NASA航天设备集成式扶手锁定连接结构

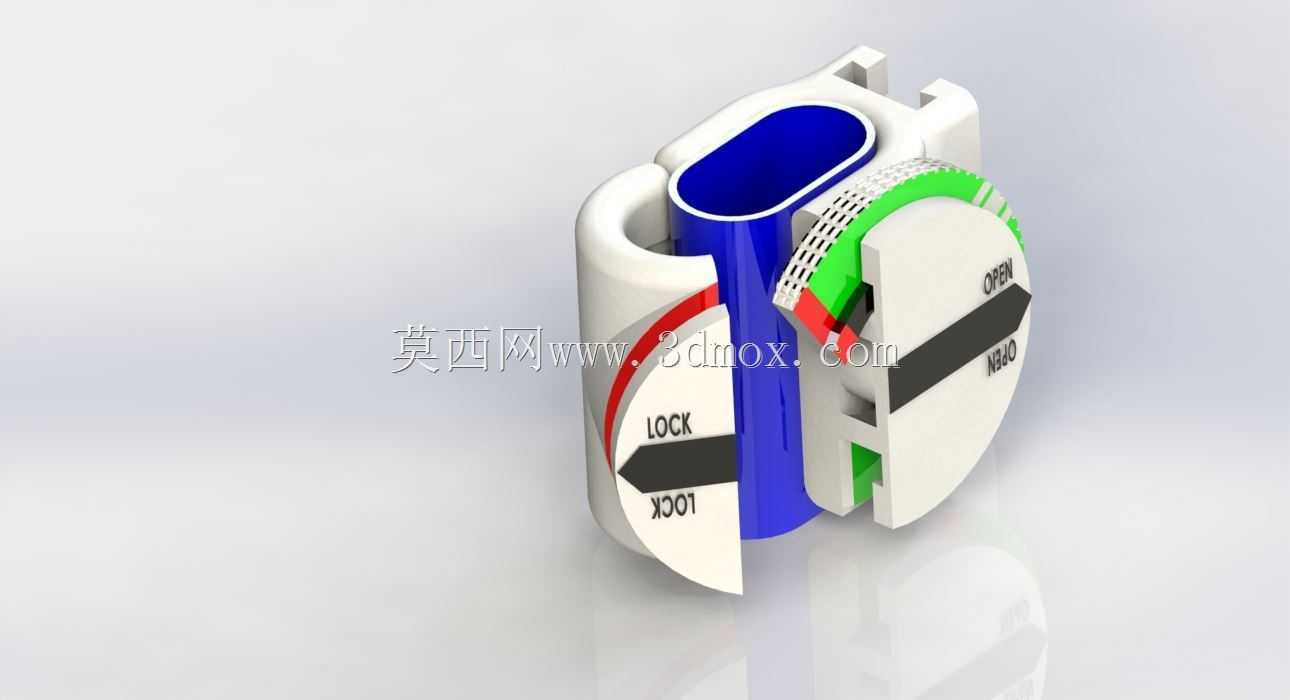

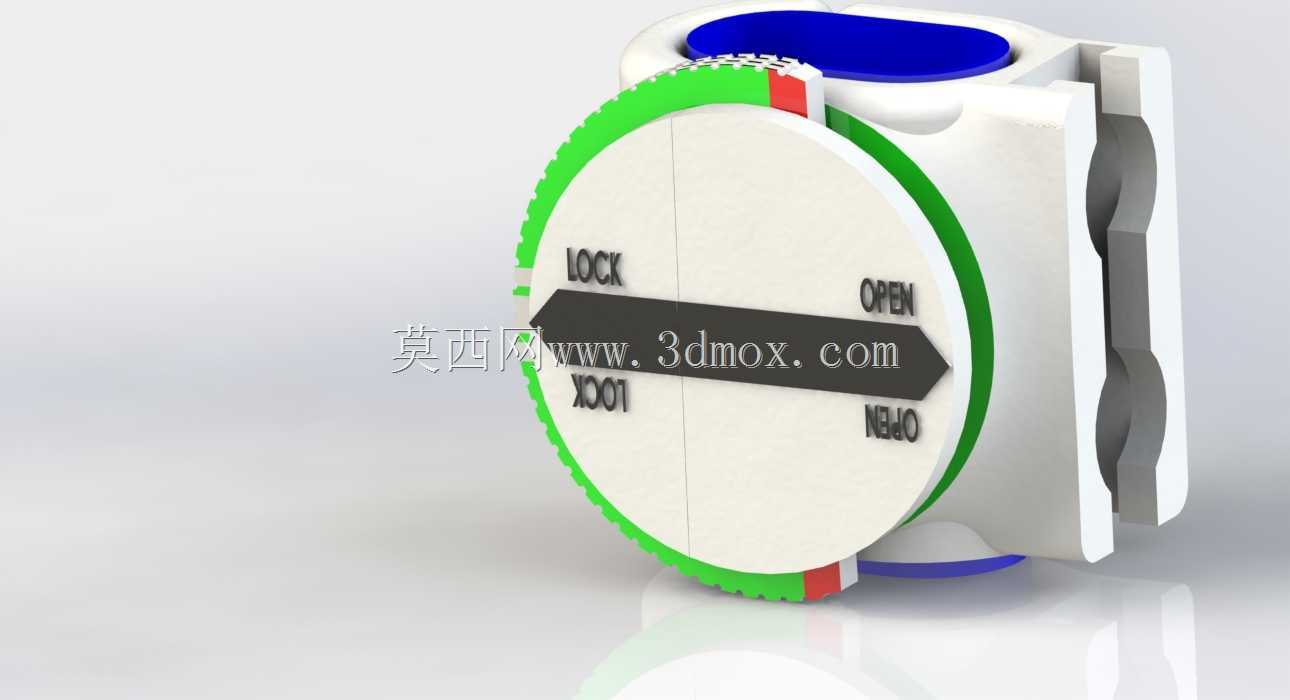

　　该结构面向航天在轨作业场景设计，主要应用于舱外扶手的快速锁止连接环节，适配航天员出舱活动时的扶手快速拆装、临时固定需求，也可拓展用于航天载荷临时挂载的接口锁定，在地面模拟失重训练的航天训练设备扶手系统中也可直接适配使用，解决传统分体式锁具在真空、温差交变环境下零件错位、浮动卡滞的常见问题。从实际功能表现来看，该结构摒弃了传统锁具的分体式浮动销、弹簧等零散零件，采用一体化打印成型的设计思路，所有功能结构在制造环节就整合为单一组件，不存在装配间隙带来的零件窜动风险，锁止动作通过旋转核心的piesa3构件实现，从开启位置旋转到锁定位置即可完成扶手与基座的刚性连接，构件边缘预设的倒角结构，允许对接时存在一定的角度偏差，

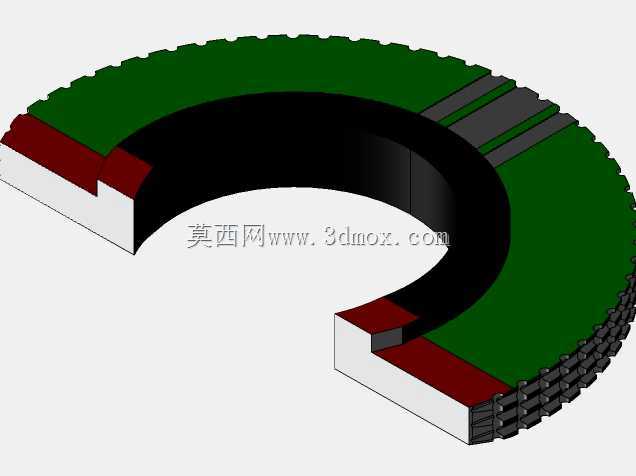

　　即便在航天员着舱外服操作精度受限的情况下，也能顺利完成锁止动作，不会出现对位卡滞的问题。设计过程中优先考量了航天场景的可靠性要求，在初代和二代结构的基础上优化了锁止机构的受力路径，将锁止受力面从原来的局部点接触调整为整圈环形面接触，大幅提升了负载状态下的结构强度，避免长期交变载荷下出现应力集中导致的结构开裂；整个结构没有可分离的活动零件，所有相对运动的结构都通过一体化成型的柔性连接段实现，不会出现太空环境下零件脱落形成太空垃圾的风险，也省去了装配环节的公差配合调试，制造完成后仅需去除支撑即可直接使用。从安装边界来看，该结构的对接端采用标准航天扶手接口尺寸，基座端可直接焊接或螺接在舱体表面、训练设备框架上，

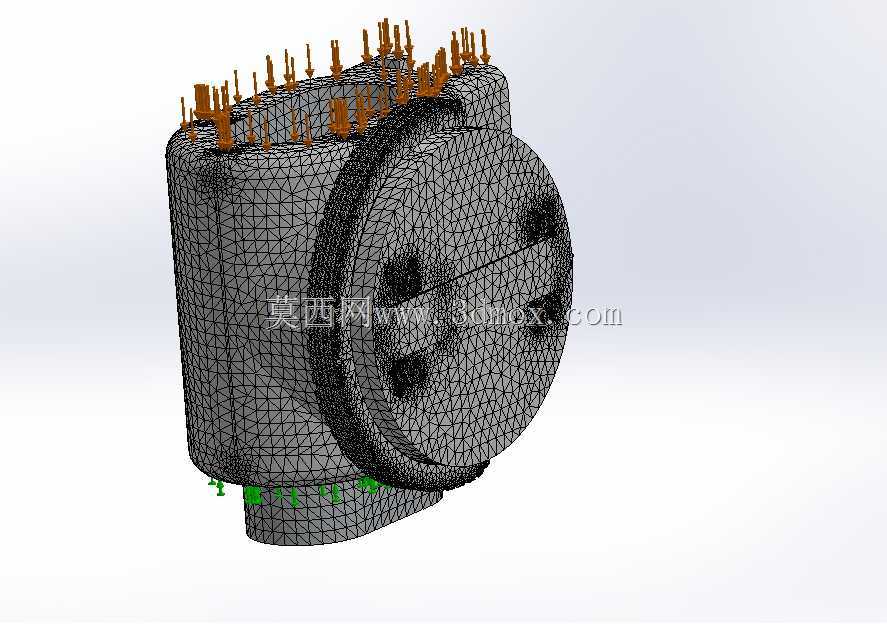

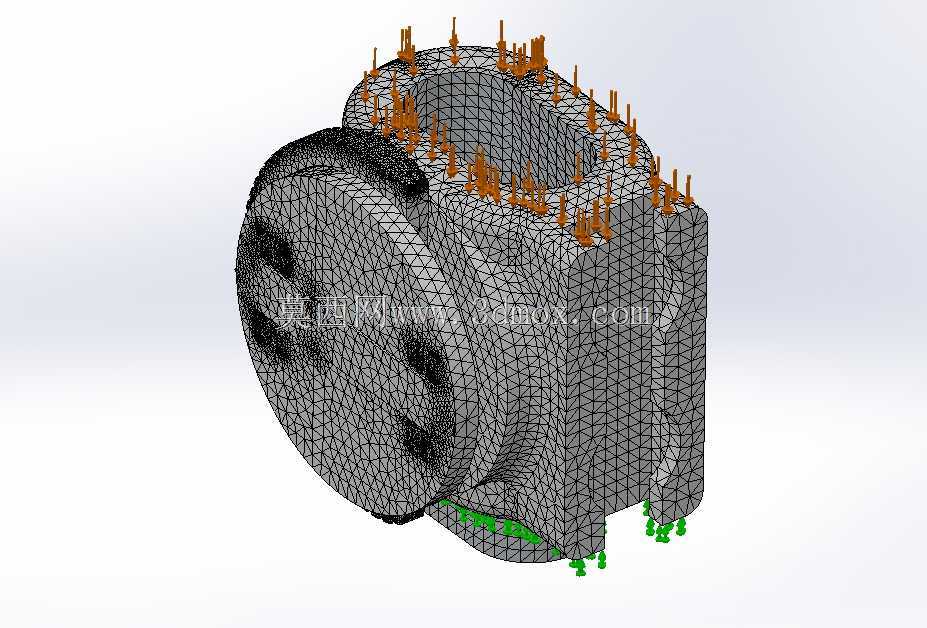

　　整体外轮廓没有突出的尖锐结构，不会勾挂航天服管线或者设备线缆，锁止到位后没有多余的突出操作件，外表面保持流畅的弧面过渡，降低了舱外作业时的磕碰风险。结构的网格划分逻辑充分考虑了增材制造的工艺特性，受力较大的锁止接触面网格密度更高，非受力的外轮廓区域网格适当放宽，在保证结构强度的前提下尽可能降低整体重量，适配航天设备的轻量化要求；顶部预留的支撑结构对应增材制造时的打印方向，成型后去除支撑不会影响配合面的精度，底部的定位凸点可在安装时快速对位，无需额外的工装辅助即可完成安装定位。实际负载测试中，该结构在额定载荷下的形变量控制在航天结构允许的范围内，反复开关锁止循环后没有出现磨损松旷的问题，在高低温交变环境测试中，整体结构的形变均匀，不会因为不同部位的热胀冷缩差异出现锁止卡滞或者无法解锁的问题，相比传统的分体式锁具，可靠性提升明显，同时减少了零件数量，降低了全生命周期的维护成本。
