宇航用快锁式圆管扶手夹持固定结构

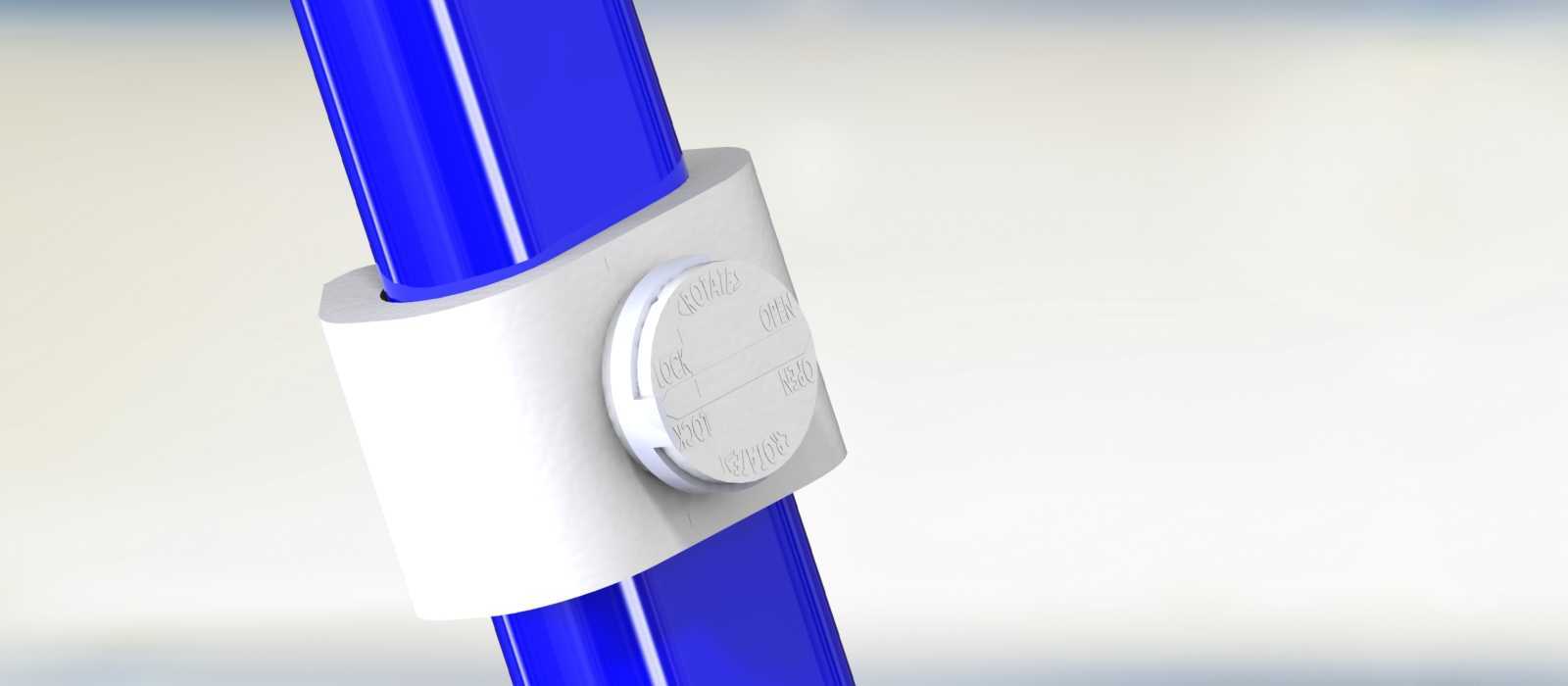

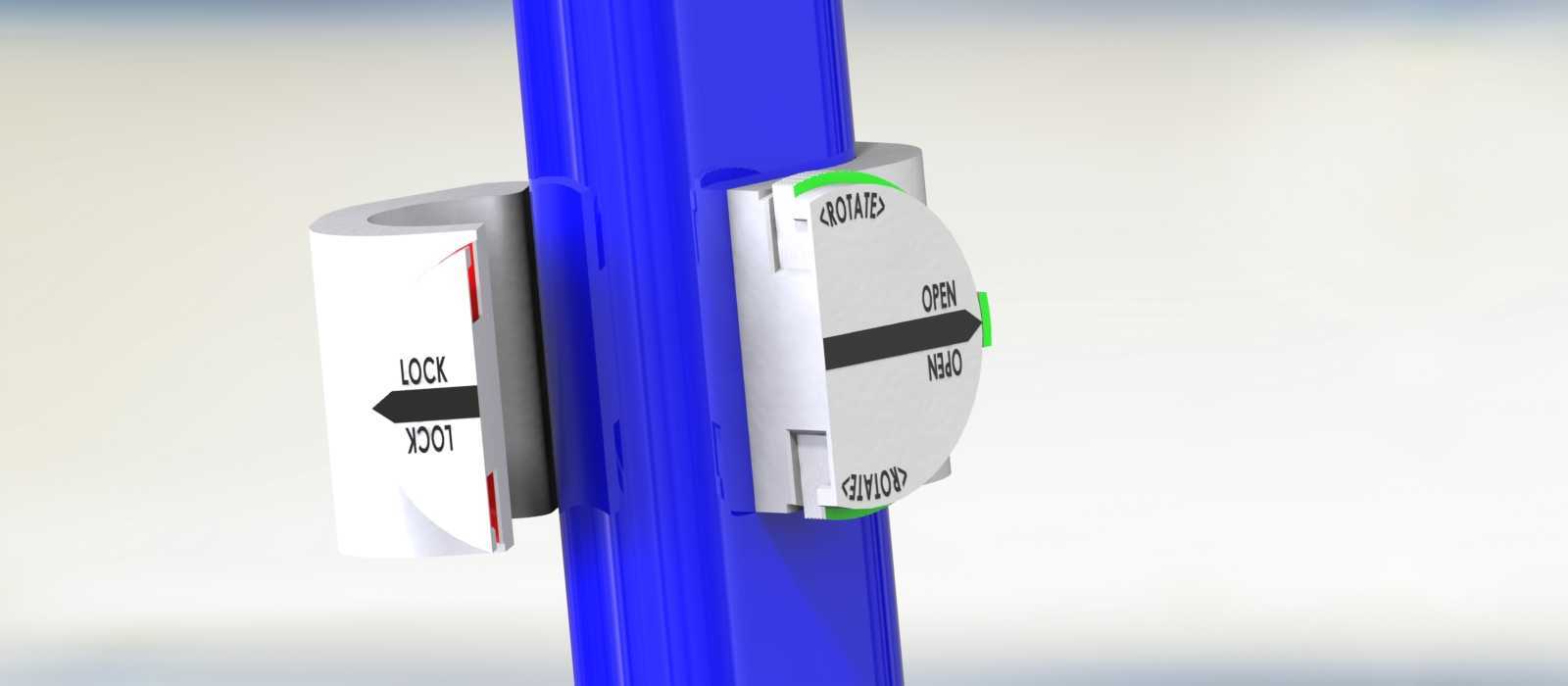

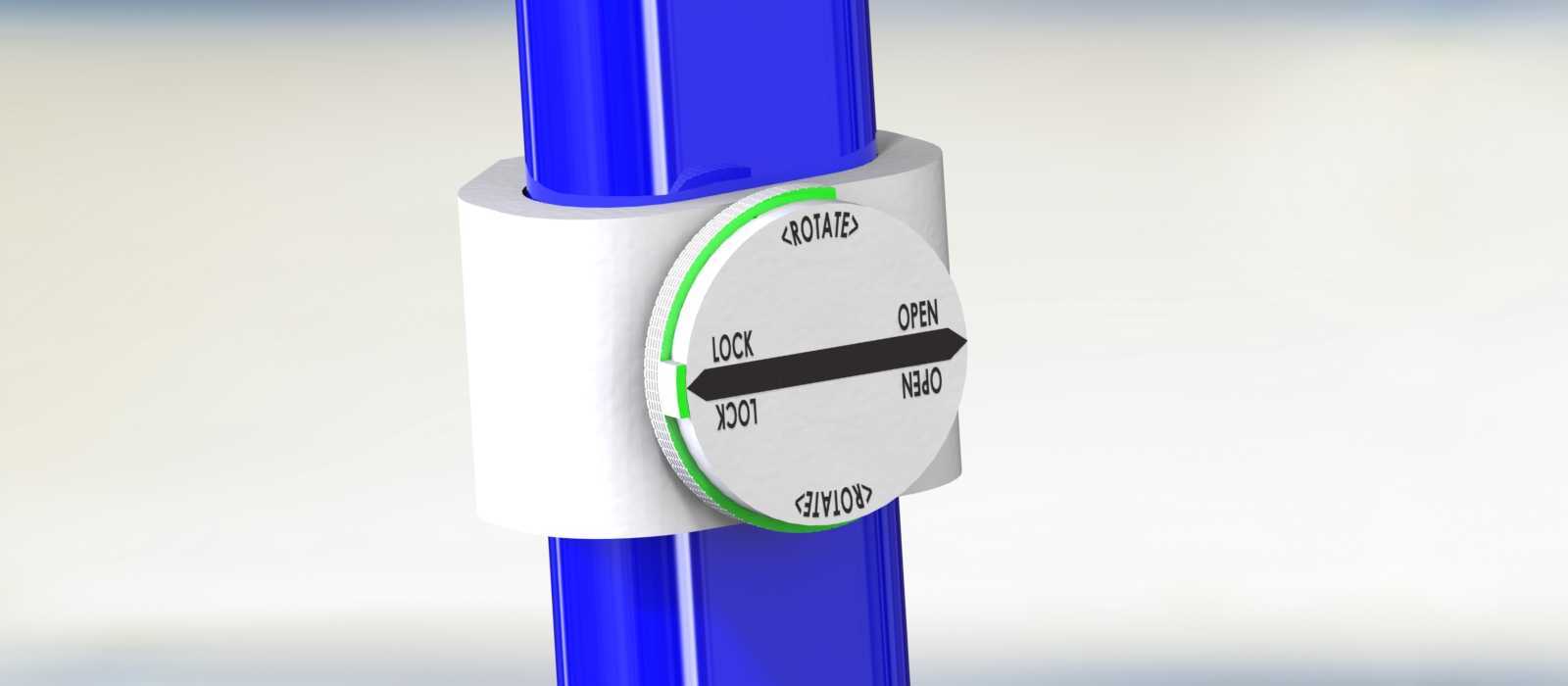

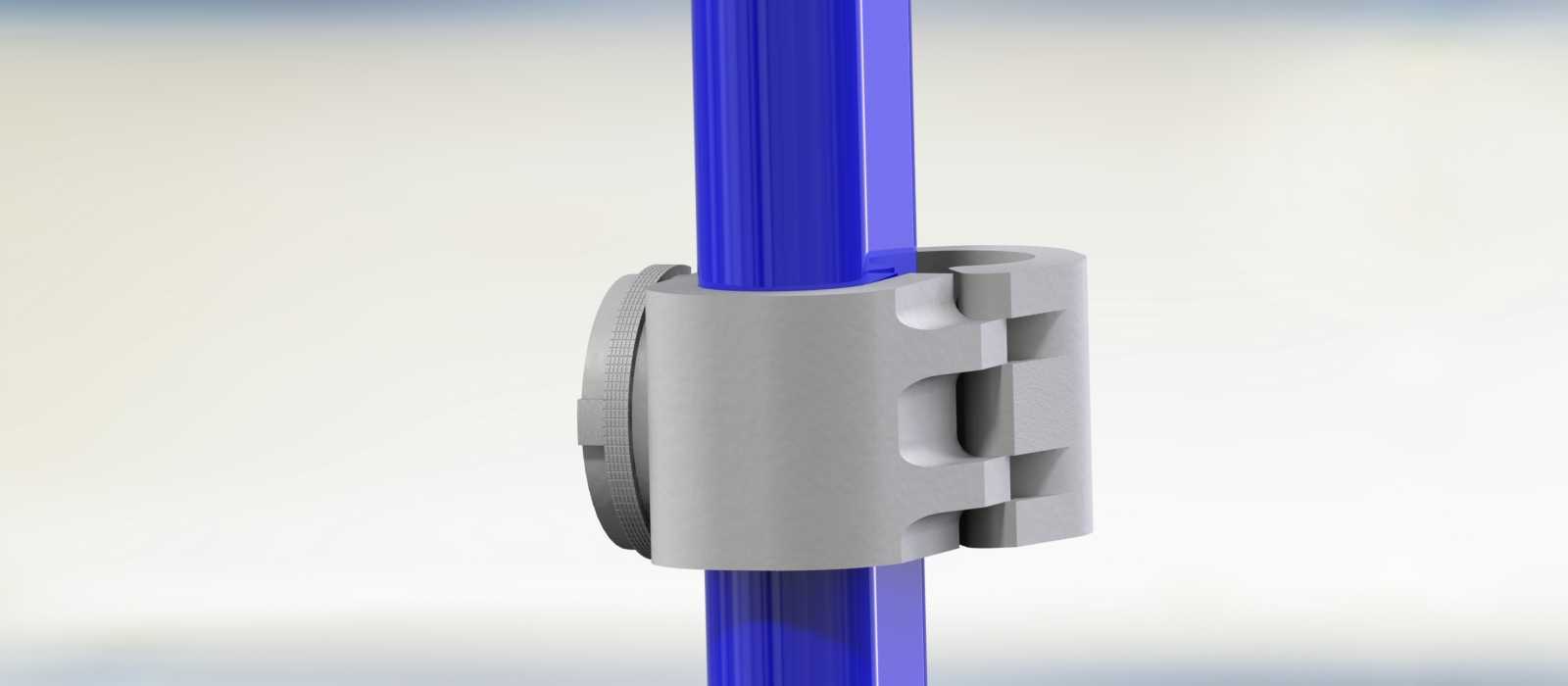

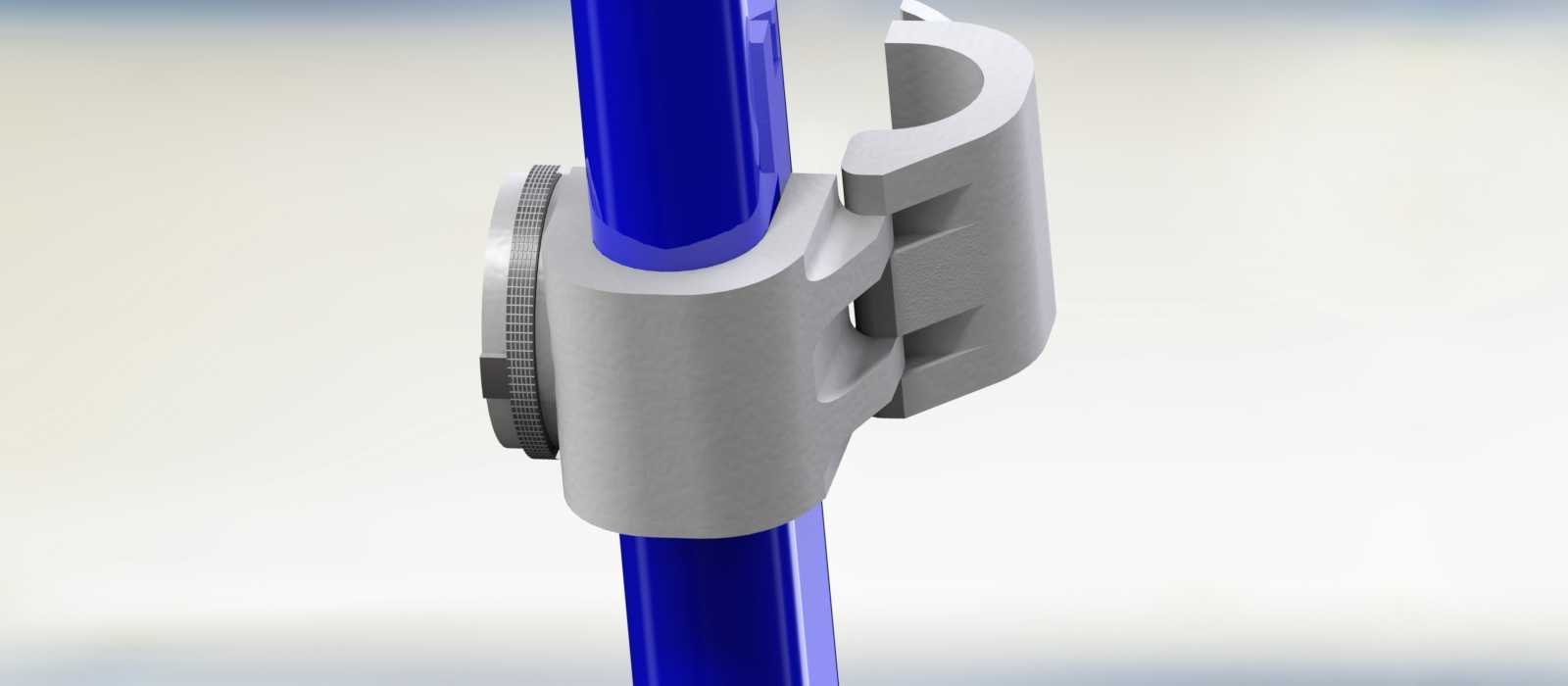

该结构主要应用于宇航空间设备内的扶手系统搭建，用于在圆管状扶手构件上实现外挂功能件的快速定位与锁止，适配舱内作业时的工具挂载、临时限位、辅助支撑等实际场景，满足狭小空间内无额外工具操作的使用需求。设计阶段优先考虑零浮动间隙的装配要求，整体采用一体化总成打印的成型逻辑，规避多零件装配带来的公差累积与松脱风险，所有配合面在建模阶段就完成了运动干涉校验，确保锁止动作全程无卡滞。从功能实现逻辑来看，结构采用侧开式抱合基座，开口尺寸与配套圆管外径做基孔制间隙配合，初始状态下可沿圆管轴向自由滑动调整位置，侧面集成的旋钮式锁止件通过旋转行程推动内部压块贴合圆管外壁，当锁止件旋转至最终锁定位时，压块与基座内壁形成对圆管的环抱夹紧力，可承受垂直于管轴方向的额定挂载载荷，不会出现滑移或偏转。结构的安装边界完全围绕圆管外壁展开，不需要在扶手上做打孔、焊接等二次加工，不会破坏原有扶手的结构强度，抱合基座的外侧预留了标准化的挂载接口，可直接对接各类舱内作业附件，接口的形位公差与通用宇航挂载件保持一致，不需要额外做转接适配。建模过程中对锁止行程做了精准限位，零件3从打开位置旋转到锁定位置的转角经过反复校核，既保证锁止状态下有足够的夹紧力，也避免过位旋转导致的结构损坏，所有棱边都做了R0.5以上的圆角处理，避免操作过程中划伤操作人员或刮蹭舱内线缆、织物等附属构件。整个结构没有松散的分离零件，所有活动部件都集成在基座主体上，不会出现零组件脱落飘移的问题，完全适配宇航特殊作业环境下的使用要求，夹持状态下的受力点均匀分布在圆管接触面上，不会出现局部应力集中导致的圆管变形或夹痕，长期使用也不会出现锁止力衰减的问题。
