航空用铝板冲压互锁式承载框架结构

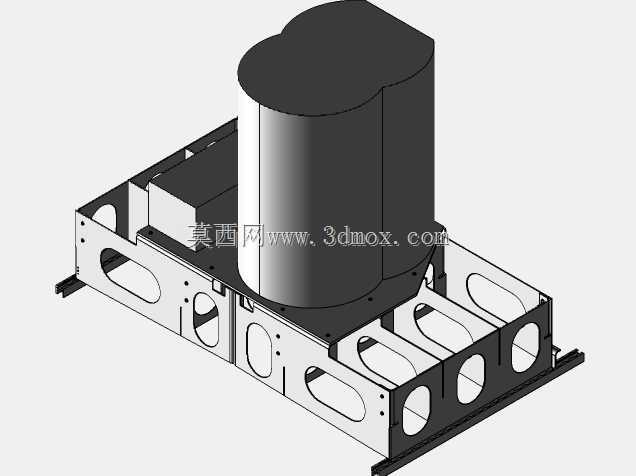

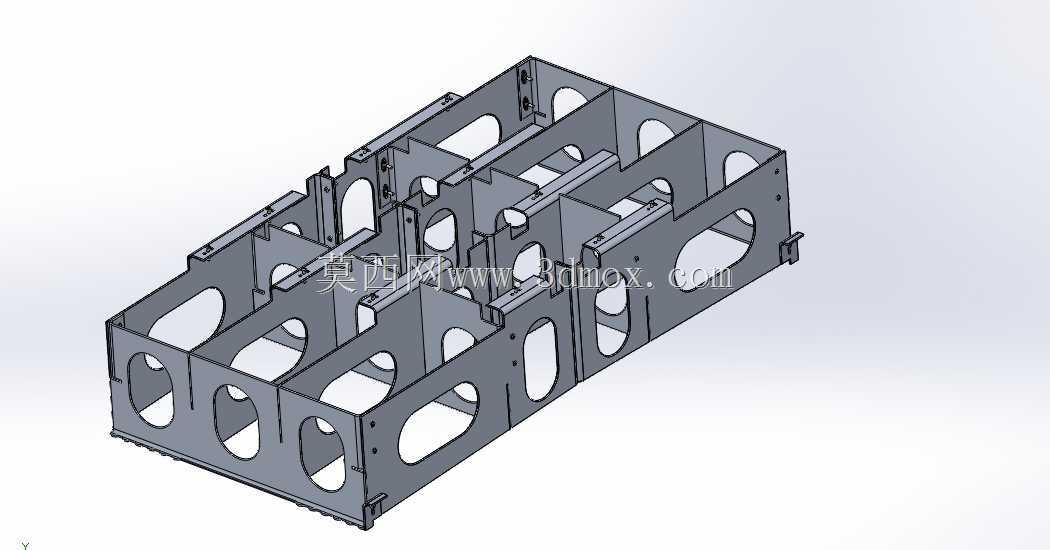

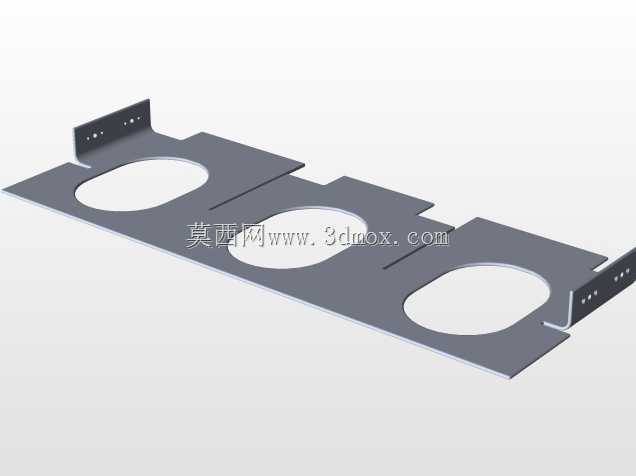

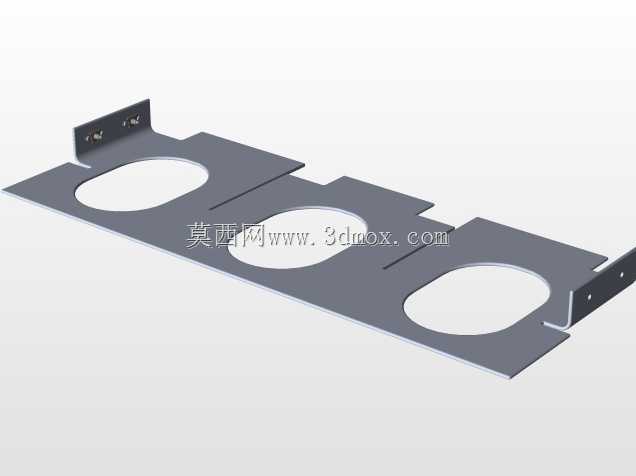

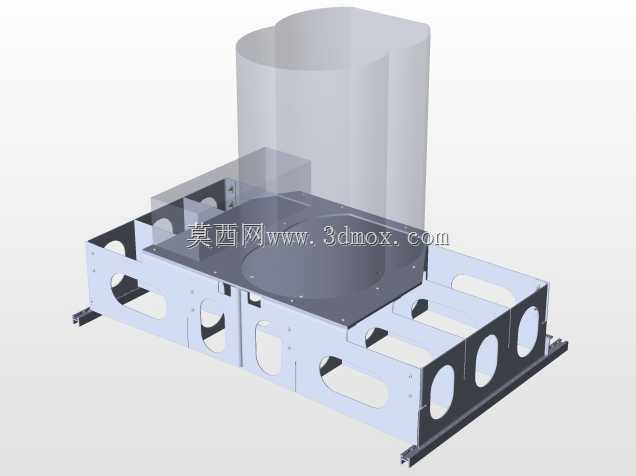

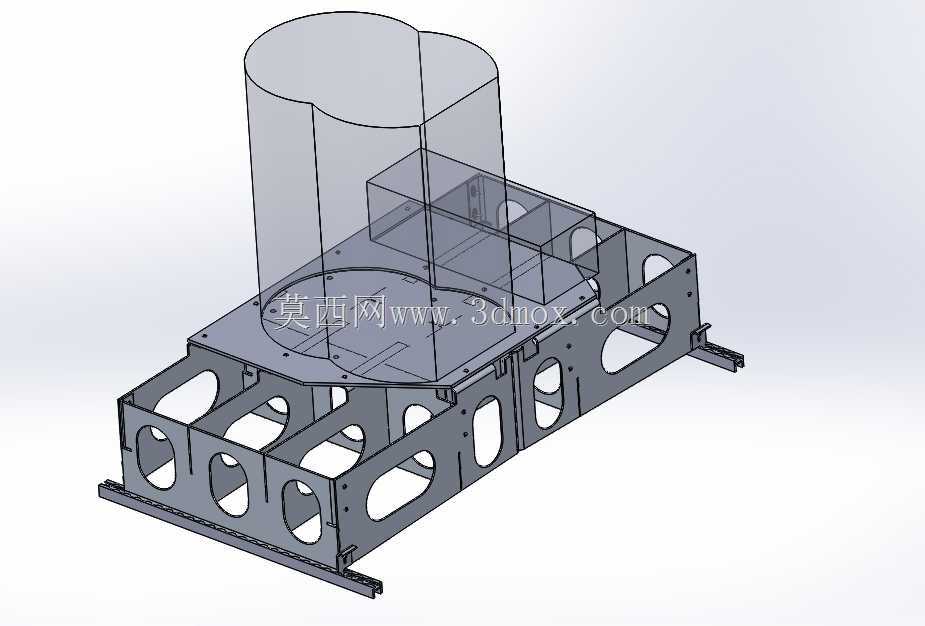

　　该结构件面向航空航天机载设备的承载安装场景设计，主要用于机载电子模块、实验载荷单元的分层固定与排布，适配高空低气压、温度交变的机载工况，在保证结构强度的前提下最大化压缩整体自重，满足航空载荷对重量控制的严苛要求。整体采用金属铝板经板线排布下料、冲压成型工艺加工，所有零件通过结构自身的互锁特征实现拼接，无需额外配置紧固件或粘接工序，装配过程仅需按照定位特征对齐卡入即可完成整体组装，大幅减少机载设备的装配工时与附属配件重量。从结构布局来看，框架采用多组平行纵梁搭配横向隔层的排布方式，纵梁与隔层上均开设多组不同规格的长圆孔与圆孔，这些开孔一方面用于降低整体结构自重，另一方面可作为机载设备的走线通道、散热通风通道，

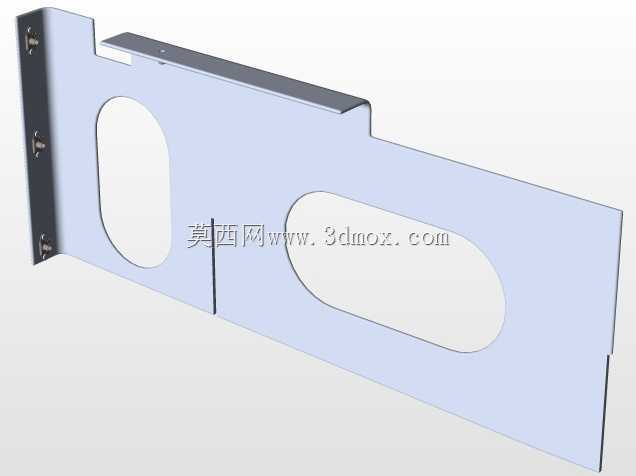

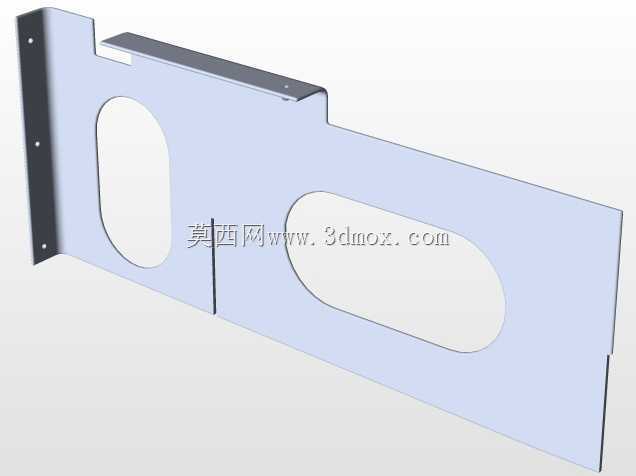

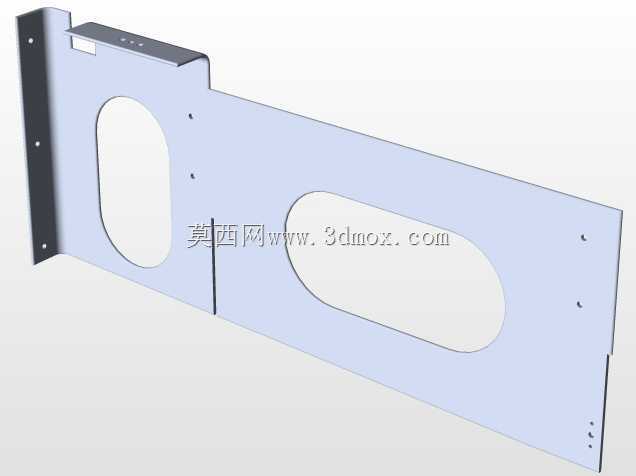

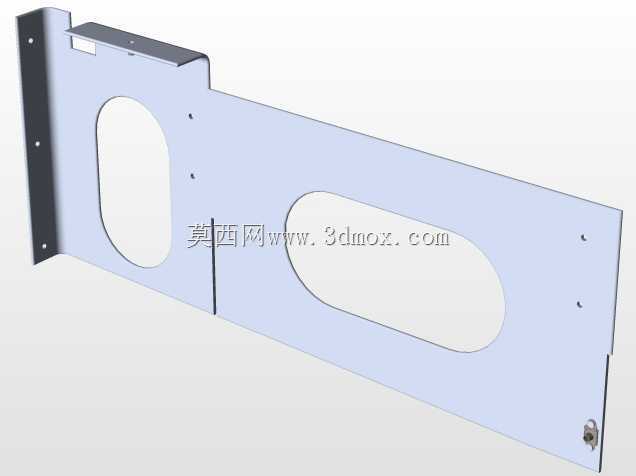

　　同时也可作为辅助安装孔位适配不同规格载荷的固定需求，开孔边缘均做冲压翻边处理，在去除材料减重的同时通过翻边结构提升板材局部的抗弯刚度，避免薄铝板受力出现翘曲变形。框架的侧边设置有外翻的安装耳板，耳板上预留统一规格的安装定位孔，可直接与机载设备舱的安装导轨对接，安装边界完全适配标准机载载荷舱的安装尺寸，安装后框架整体与舱壁之间预留均匀间隙，避免飞行过程中振动带来的结构磕碰。设计阶段充分考虑冲压工艺的成型特性，所有折弯处均匹配铝板2024-T361的最小折弯半径，避免冲压过程中出现板材开裂问题，互锁卡扣的配合公差按照冲压件的经济精度设定，既保证拼接后无明显松动间隙，又无需额外的修配工序即可完成装配，零件数量控制在12件，

　　所有零件均为单一板材冲压成型，无复杂机加工工序，适合小批量快速生产试制。框架整体的受力路径经过优化，纵梁作为主要承载部件承担载荷的竖向重力与飞行过程中的纵向过载，横向隔层将载荷均匀传递到各组纵梁上，避免局部应力集中，在不安装轨道与额外安装板的状态下，整体自重控制在18.9lbs，相比同规格的焊接铝框架重量降低近三成，同时互锁结构的抗振动性能优于常规的螺丝连接结构，不会在长期振动工况下出现紧固件松动脱落的问题。框架侧面的开孔排布兼顾了设备的散热需求，相邻隔层之间的间距按照标准机载电子模块的高度设定，可直接适配标准尺寸的机载板卡安装，不需要额外调整隔层位置，对于非标准尺寸的载荷，也可通过框架上预留的辅助孔位搭配扎带或轻型压片实现固定，

　　具备一定的适配灵活性。冲压成型的零件一致性较好，互换性强，若某一零件在使用过程中出现损坏，可直接替换对应冲压件即可完成维修，无需整体更换框架，降低了机载设备的维护成本与备件储备压力。结构表面无尖锐棱角，所有外露边缘均做倒钝处理，避免装配与维护过程中划伤操作人员或线缆表皮，适配航空设备的安全设计规范。
