工业级防护型电子设备塑料外壳结构

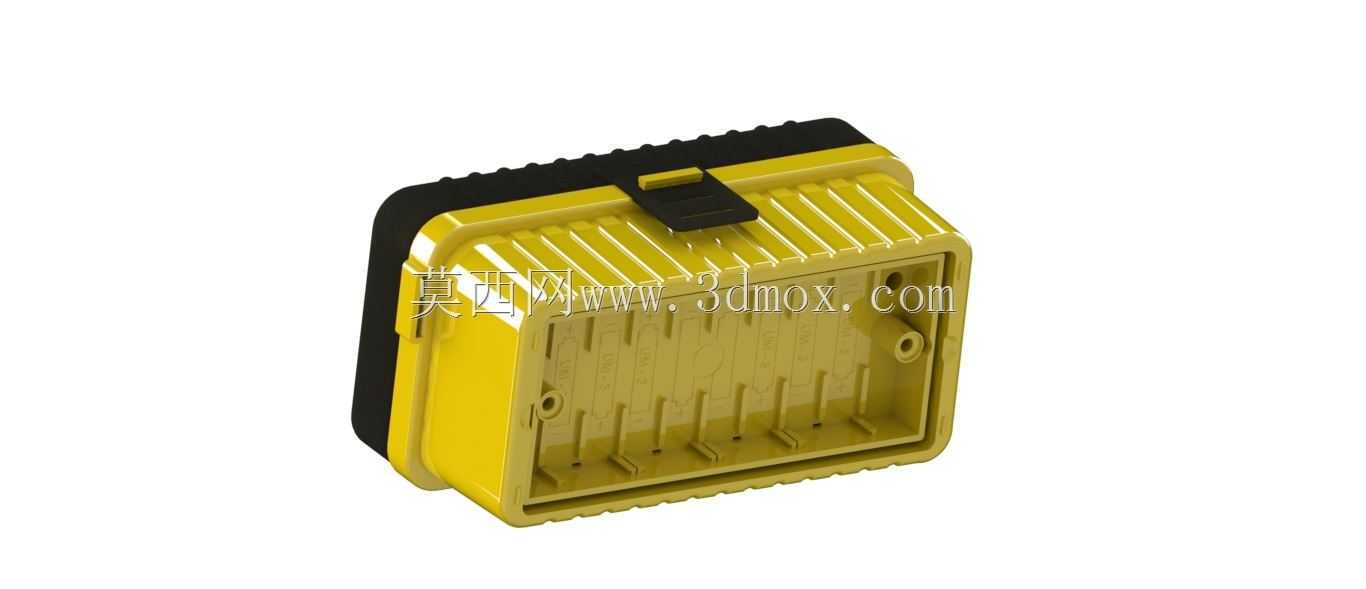

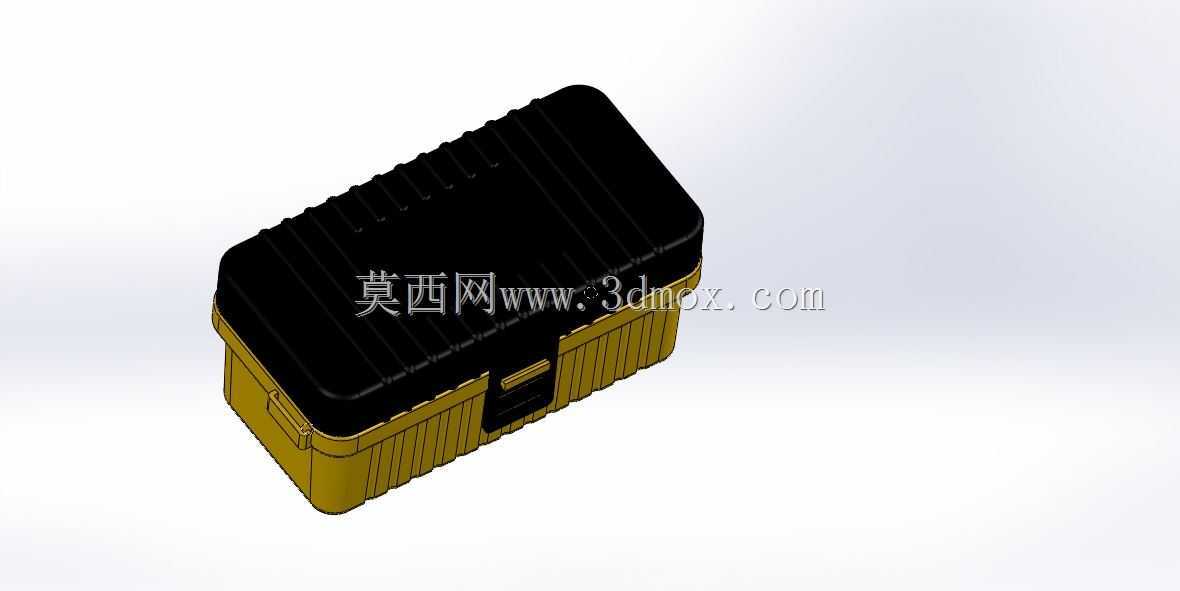

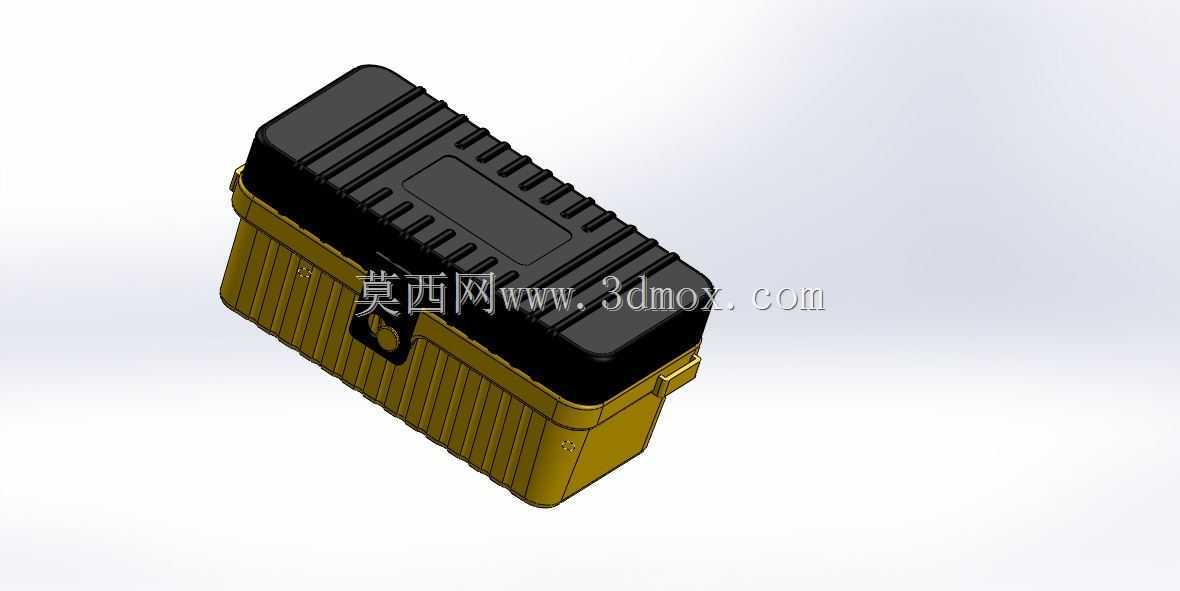

　　这类带密封卡扣的硬质塑料壳体，常被用在户外工业检测设备、车载电控模块、现场施工用便携测量仪器的外层封装场景，核心作用是给内部的电路板、接线端子、传感元件提供物理防护，隔绝施工现场的扬尘、溅水、轻微磕碰，同时兼顾日常检修时的快速开合需求。从结构细节来看，壳体上盖边缘做了整圈的密封筋位设计，合壳时可以压紧内置的橡胶密封圈，达到常规工业场景要求的防尘防溅等级，侧面的黑色弹性卡扣不需要额外工具，徒手就能完成开合，比螺丝固定的结构更适合需要频繁开盖调试内部元件的使用场景，卡扣本身做了加厚的圆角过渡，反复开合不容易出现断裂失效的问题。壳体侧壁的竖向加强筋不是单纯的装饰结构，一方面是提升薄壁塑料件的整体刚性，避免注塑成型后出现侧壁翘曲变形，

　　另一方面在设备堆叠或者受到侧面挤压的时候，加强筋可以分散外力，避免壳体直接凹陷挤压到内部的电子元件，筋条的间距和高度都是经过受力核算的，既不会过度增加材料用量，也能保证足够的结构强度。内部的腔体里预留了均匀分布的螺丝柱，位置对应常规通用尺寸的PCB板安装孔，不需要额外做转接支架就能直接固定电路板，腔体边缘的分隔筋可以把强电接线区和弱电信号区分隔开，避免不同线路之间出现信号干扰，同时也能在内部出现凝露的时候，引导少量积液顺着筋条间隙流到壳体底部的预留排水槽，不会直接积在电路板表面造成短路。壳体外侧的黑色软胶包边覆盖了所有的棱角位置，设备意外掉落的时候，软胶层可以吸收大部分冲击能量，避免硬塑料壳体直接碎裂，

　　包边和硬塑料主体是二次注塑成型结合的，不会出现长期使用后脱胶分离的问题。在安装边界上，壳体背部预留了两个挂装孔位，可以直接挂在墙面或者设备机架的挂钉上，也可以通过额外的固定支架适配导轨安装场景，壳体的整体壁厚控制在2.5mm左右，既满足注塑成型的工艺要求，不会出现缩痕、缺料的问题，也把整体重量控制在合理范围，便携使用的时候不会增加过多额外负重。设计这类壳体的时候，首先要考虑的是内部元件的排布空间，先根据要容纳的PCB尺寸、接线端子的插拔预留空间确定内腔的基础尺寸，再反向推导外壁的厚度和加强筋的布局，密封结构的压缩量要控制在合理范围，压缩量太小达不到密封效果，压缩量太大又会导致合壳阻力过大，卡扣长期处于高应力状态容易失效。

　　同时要兼顾注塑生产的工艺性，所有的棱角位置都做了足够的脱模斜度，避免脱模的时候出现刮伤、顶白的问题，筋位的厚度不超过主体壁厚的三分之二，防止筋位背面出现明显的缩痕影响外观质量。在实际选型使用的时候，需要注意核对壳体的内部净尺寸和自身元件的匹配度，尤其是接线端子伸出的位置要和壳体侧壁的预留开槽对齐，密封胶圈要选用耐候性匹配的材质，在户外低温或者高温环境下使用时，要确认壳体塑料材质的耐温范围，避免长期暴晒或者低温环境下材质变脆开裂。这类壳体的结构设计没有冗余的复杂结构，所有的造型特征都是服务于功能需求，没有多余的装饰性设计，非常适合工业场景下的快速设备集成，能够大幅缩短自研设备外壳的开发周期，只需要根据自身的接口需求在壳体侧壁加工对应的开孔，就能直接投入使用，不需要从零开始开模制作外壳，有效降低小批量设备的开发成本。
