美规两插带USB输出电源适配器结构

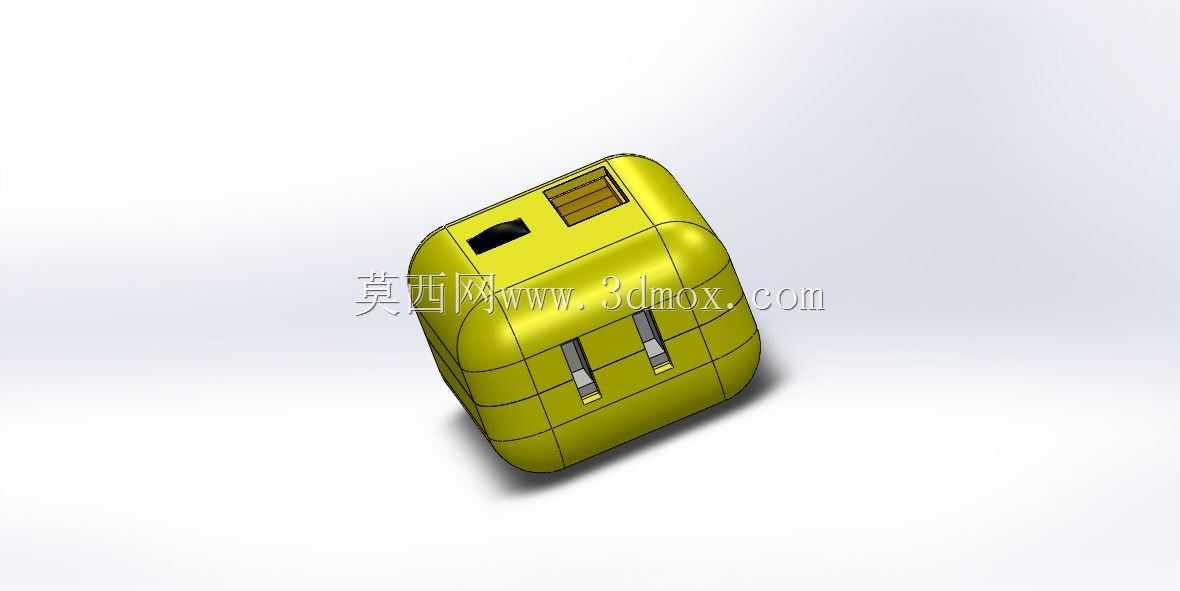

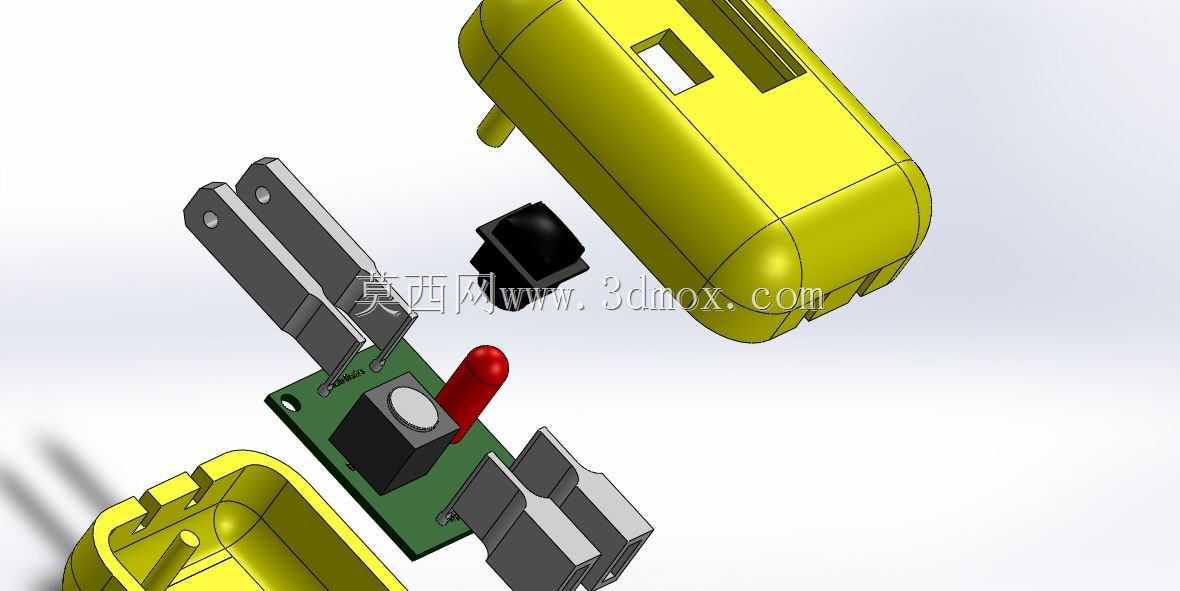

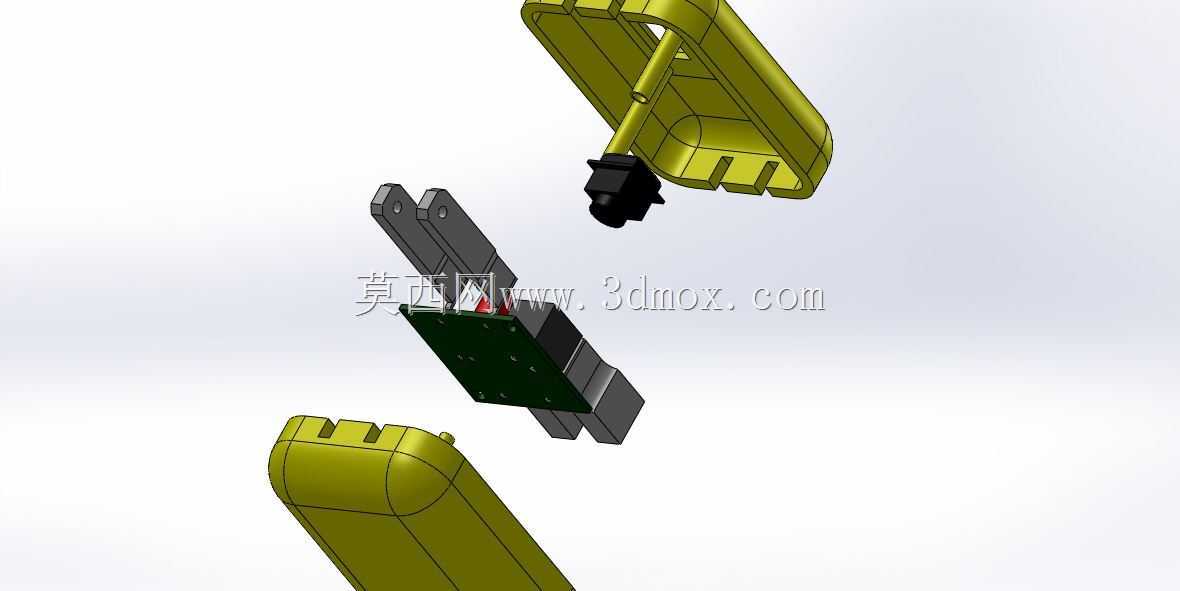

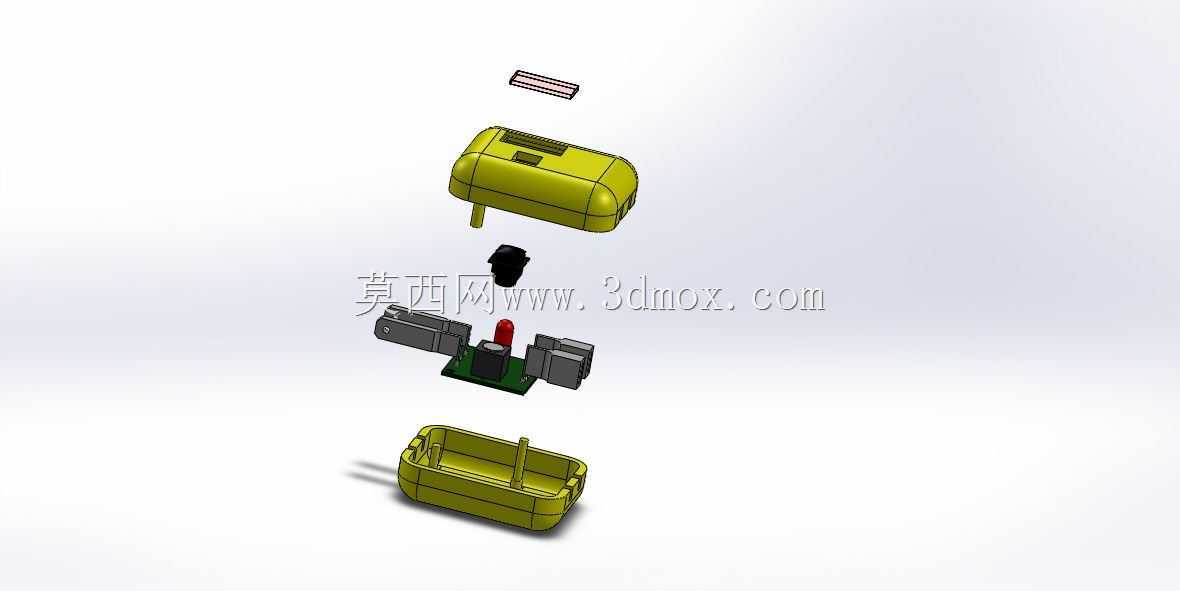

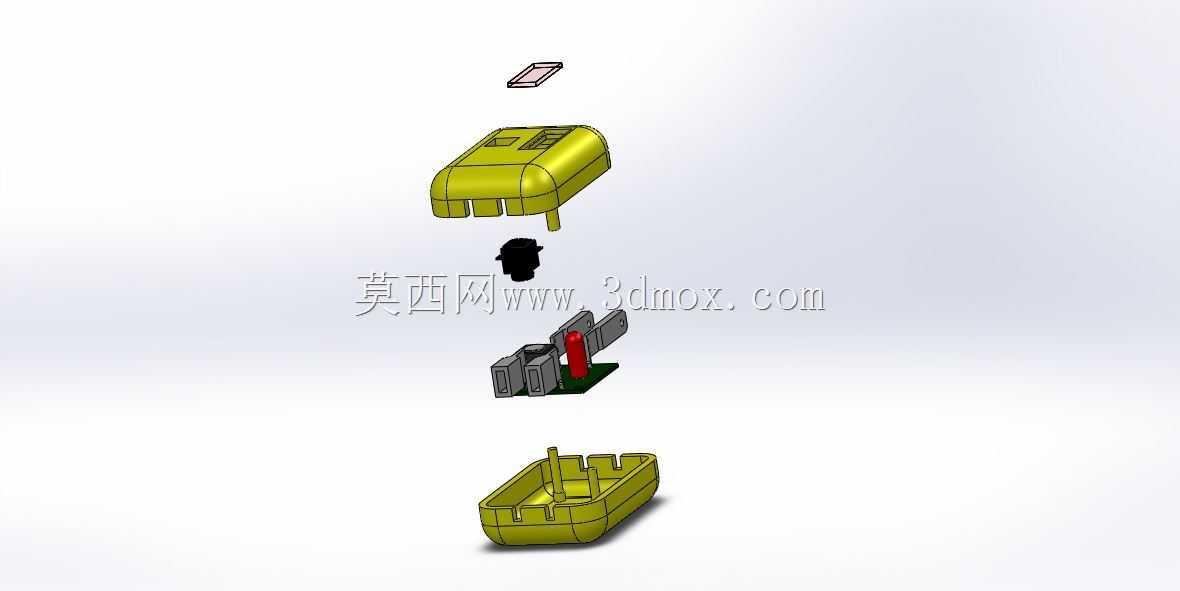

　　日常消费电子供电场景里，墙插式电源适配器是最常见的取电转换部件，这款两插美规结构的适配器，主要面向北美、日本等采用美规AC插座的民用供电场景，承担将100-120V工频交流电转换为低压直流电的功能，为小型数码设备、便携小家电提供稳定供电输出。从结构设计逻辑来看，整体采用圆角方型壳体布局，插脚直接集成在壳体一端，无需额外延长输入线，插墙后整体贴合墙面，不会占用相邻插座的安装空间，这类设计在旅行便携充电场景下的适配性优势非常明显，不会因为适配器本体突出过多被外物磕碰导致松脱。壳体的分型线沿周向中部分布，上下壳采用卡扣加超声焊接的装配方式，既可以保证壳体接缝的密封性，避免日常使用中灰尘、泼溅液体进入内部电路区域，

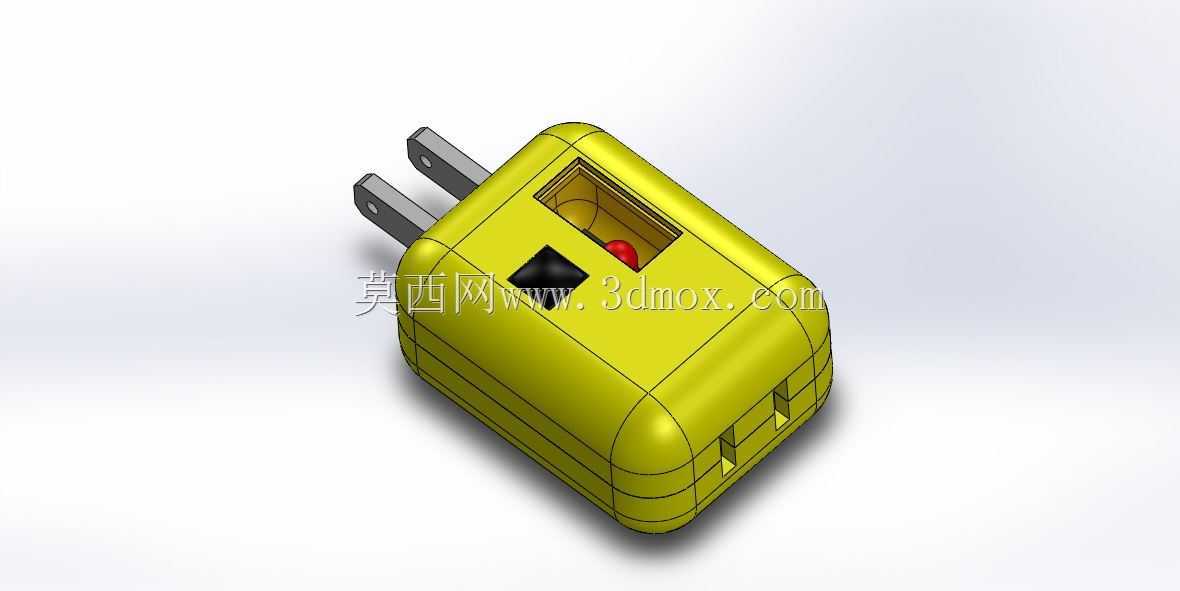

　　也能省去额外螺丝固定的装配工序，提升批量生产的装配效率。输出端设置在壳体远离插脚的端面，双USB接口的布局可以同时为两台低压设备供电，接口周围做了加厚的凸台结构，能够承受USB插头反复插拔带来的侧向冲击力，避免接口焊盘从内部PCB板上脱落。壳体顶面设置的开窗区域，是内部状态指示灯的透光位，红色指示灯在通电状态下点亮，可以直观反馈适配器是否处于正常供电状态，旁边的黑色方块区域是壳体成型时预留的铭牌贴装位，用于标注电气参数、认证标识等信息，该区域做了下沉0.2mm的凹槽设计，贴装铭牌后不会因为摩擦导致标识磨损。插脚部分采用铜合金镀镍材质，厚度符合美规插头的尺寸标准，插脚与壳体的连接位置做了密封胶圈设计，能够避免插脚受力晃动时出现间隙，

　　同时提升插脚位置的绝缘防护性能。内部腔体的布局围绕PCB板的安装空间做了避让，高压输入区域与低压输出区域之间设置了隔离挡筋，满足安规设计里的电气间隙要求，避免高低压区域之间出现爬电风险。壳体的边角全部采用R3-R5的圆角过渡，没有尖锐棱角，日常插拔握持时手感更舒适，也不会在运输过程中因为磕碰导致壳体边缘崩裂。从安装边界来看，插脚中心距符合NEMA 1-15P插座的标准尺寸，插脚伸出壳体的长度为16mm，插入标准墙插后，壳体与墙面的间隙控制在2mm以内，不会出现晃动松旷的问题；整体壳体的长宽尺寸控制在40mm*35mm范围内，厚度为28mm，即使在密集排布的墙插排插上使用，也不会遮挡相邻的插座位。这类适配器的结构设计需要兼顾安规要求、

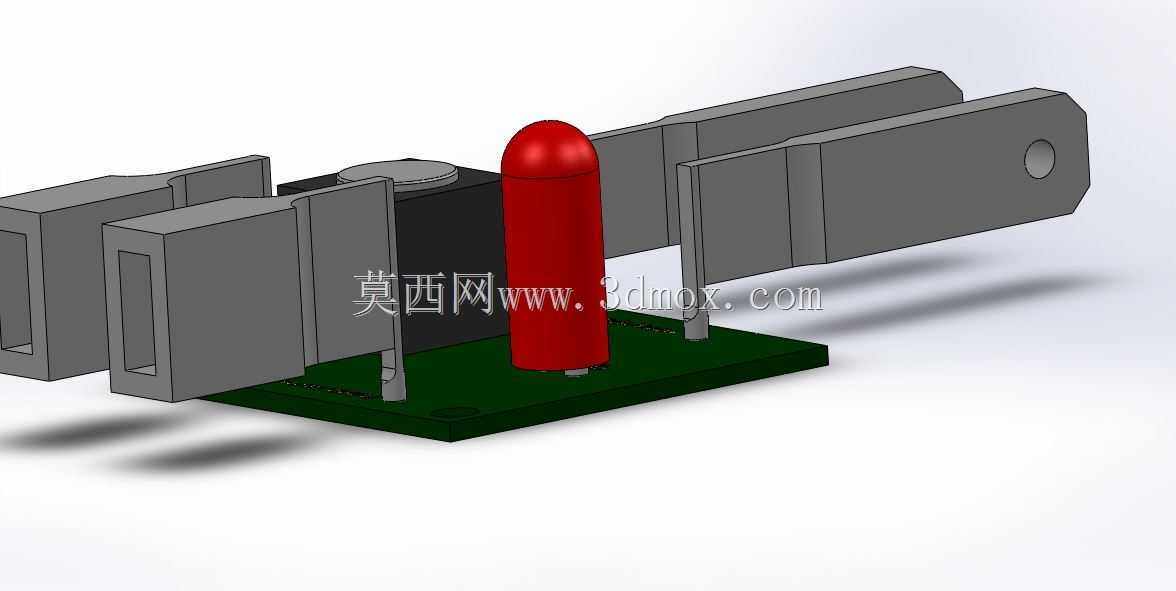

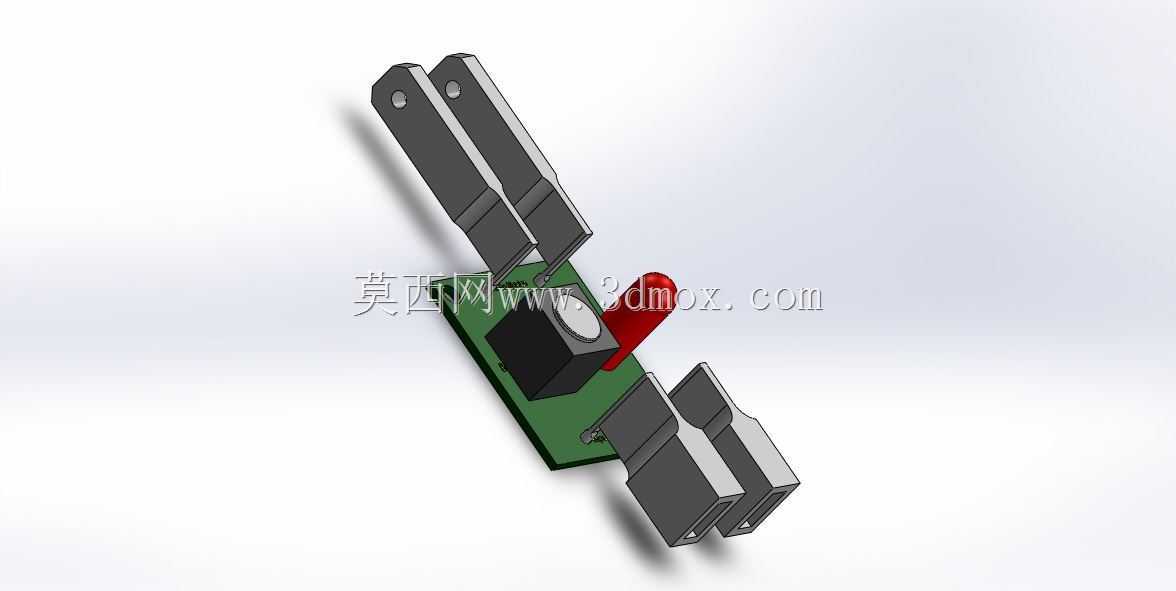

　　装配效率、使用手感三个核心维度，插脚的垂直度公差控制在0.1mm以内，保证插入插座时不会出现卡滞；壳体的壁厚均匀控制在1.8mm，既可以满足结构强度要求，也不会因为壁厚不均导致注塑成型时出现缩痕、翘曲等缺陷。输出接口的位置与内部PCB的固定柱做了同轴设计，插拔USB插头时的受力可以直接传递到壳体的加强筋结构上，不会对PCB板产生额外的应力。日常使用场景中，这类适配器需要承受上千次的插拔循环，因此插脚与内部导电片的连接采用铆接工艺，避免焊接位置在反复受力后出现虚接脱落的问题；壳体内部还预留了散热槽的位置，通过壳体表面的自然对流将内部电路工作产生的热量散出，保证长时间带载工作时壳体表面温度不会超过安规要求的限值。
