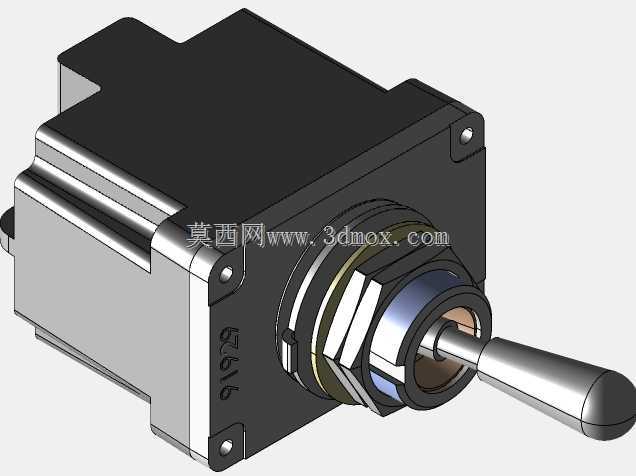

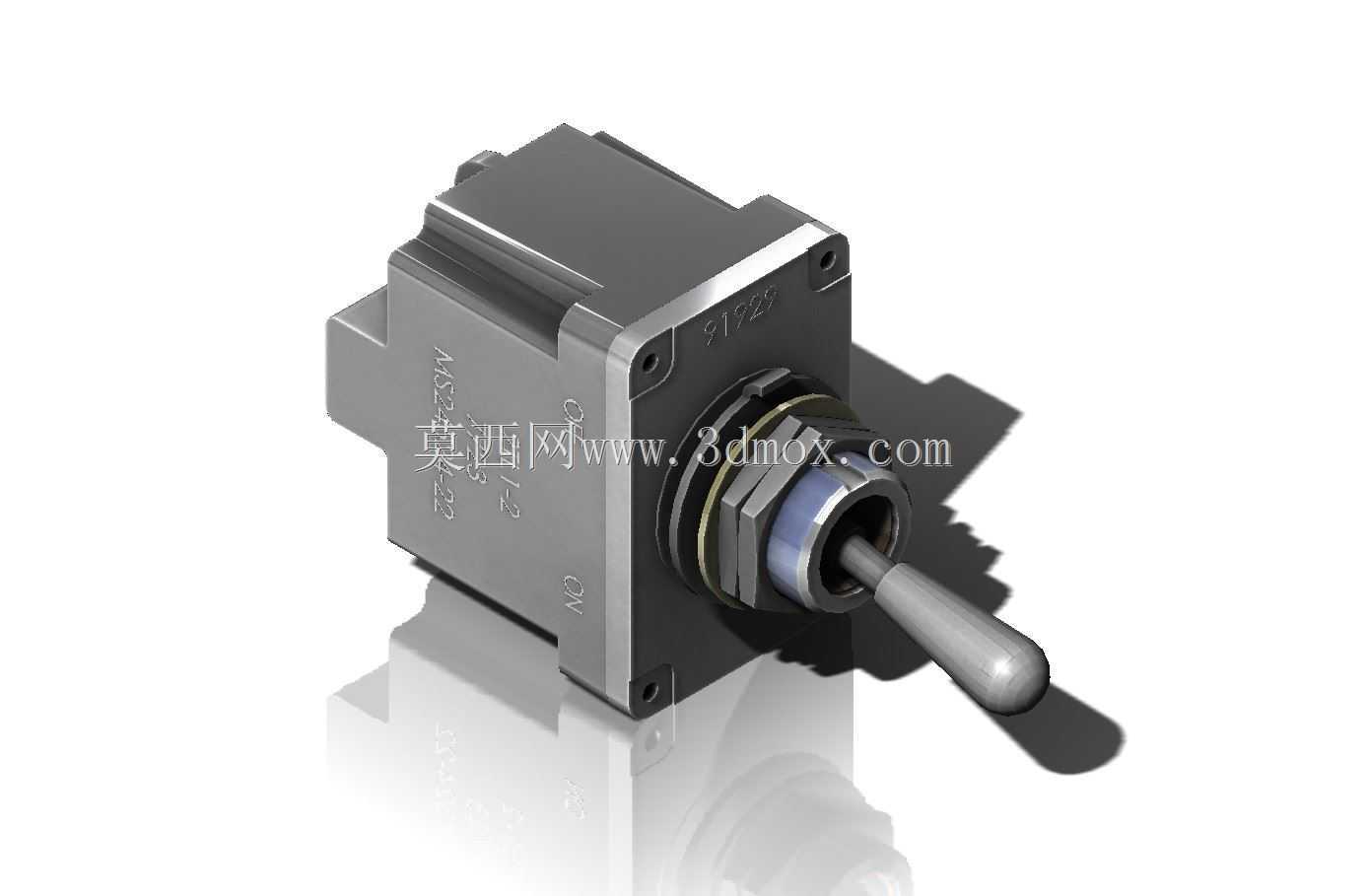

MS24524-22标准2TL1-2型钮子电气开关

　　这款钮子式电气开关，是符合MS24524-22标准的机载类控制元件，在各类工业控制回路、机载电气系统、地面测试设备的信号通断、小功率负载切换场景中应用广泛，常被布置在设备操作面板、驾驶舱操纵台、便携测试设备的操控区域，用来实现单路或双路电路的状态切换，操作人员通过扳动外露的操纵杆即可完成电路通断或档位切换，操作反馈清晰，到位手感明确，能在振动、温变的使用环境下保持稳定的接触性能。

　　从结构设计来看，这款开关采用金属方形基座作为主体承载结构，基座侧面预留了标准的安装定位特征，适配面板开孔的安装方式，安装时可通过基座自带的螺纹结构或者配套的安装螺母完成面板固定，安装边界清晰，基座的方形轮廓能在拧紧安装螺母时起到止转作用，无需额外在面板上加工止转槽，降低了面板加工的复杂度。操纵杆部分采用圆滑的金属杆端设计，端部做了圆弧过渡处理，操作人员扳动时不会产生硌手的触感，长期操作也不易产生手部疲劳，操纵杆与基座之间设置了多层密封结构，能阻挡外界的灰尘、水汽进入开关内部的接触腔室，提升在复杂工况下的使用寿命。

　　建模过程中，完整还原了开关的所有外部装配特征，包括基座上的标识刻印位置、安装孔位的相对尺寸、操纵杆的摆动角度范围、密封衬套的层级结构，所有特征尺寸均参照对应标准的公开参数进行绘制，仅省略了背部不影响外部装配的紧固螺钉细节，不影响整体的装配干涉检查与面板布局设计。在实际设备选型过程中，设计人员可直接将该模型导入装配环境，核对面板开孔尺寸、操纵杆的操作空间是否与周边元件存在干涉，确认扳动操作时不会触碰到相邻的按钮、指示灯或者其他操纵元件，提前规避装配阶段可能出现的空间冲突问题。

　　从功能特性上，这类钮子开关具备明确的档位定位感，切换动作完成后会有清晰的到位反馈，操作人员无需查看开关状态即可通过手感确认电路是否完成切换，在视线需要关注其他设备状态的操作场景下，这种触觉反馈能大幅降低误操作的概率。开关的金属基座具备良好的电磁屏蔽性能，能减少外界电磁信号对内部接触点的干扰，同时金属外壳的结构强度更高，在意外受到磕碰时不易出现外壳破损的情况，相比塑料外壳的同类型开关，更适合在工业现场、机载设备这类对结构可靠性要求较高的场景使用。

　　在进行设备面板布局设计时，这款开关的方形基座轮廓可作为布局的定位基准，相邻开关之间的预留间隙可参照基座外轮廓尺寸进行排布，保证安装工具能顺利伸入完成安装螺母的拧紧操作，同时预留出足够的手指操作空间，避免操作相邻开关时出现误触。建模时还原的基座表面标识区域，也能帮助设计人员在出工程图时同步规划标识的刻印位置，保证面板标识与开关实际位置一一对应，减少后期装配时的标识核对工作量。对于需要做设备外观渲染的场景，模型的金属材质、密封橡胶的质感都做了对应还原，可直接用于设备操作面板的效果展示，无需额外调整材质参数就能呈现出接近实物的视觉效果。
