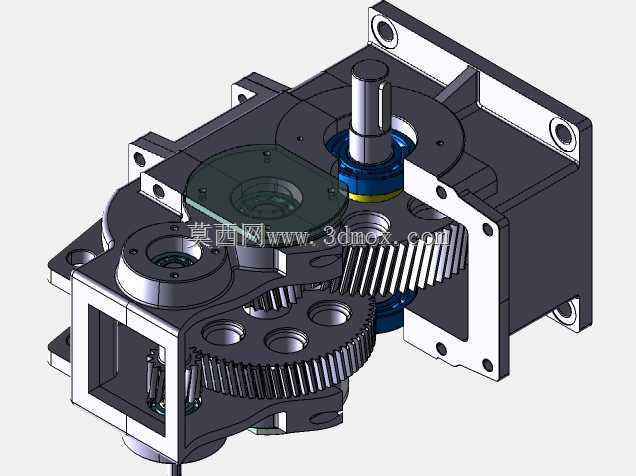

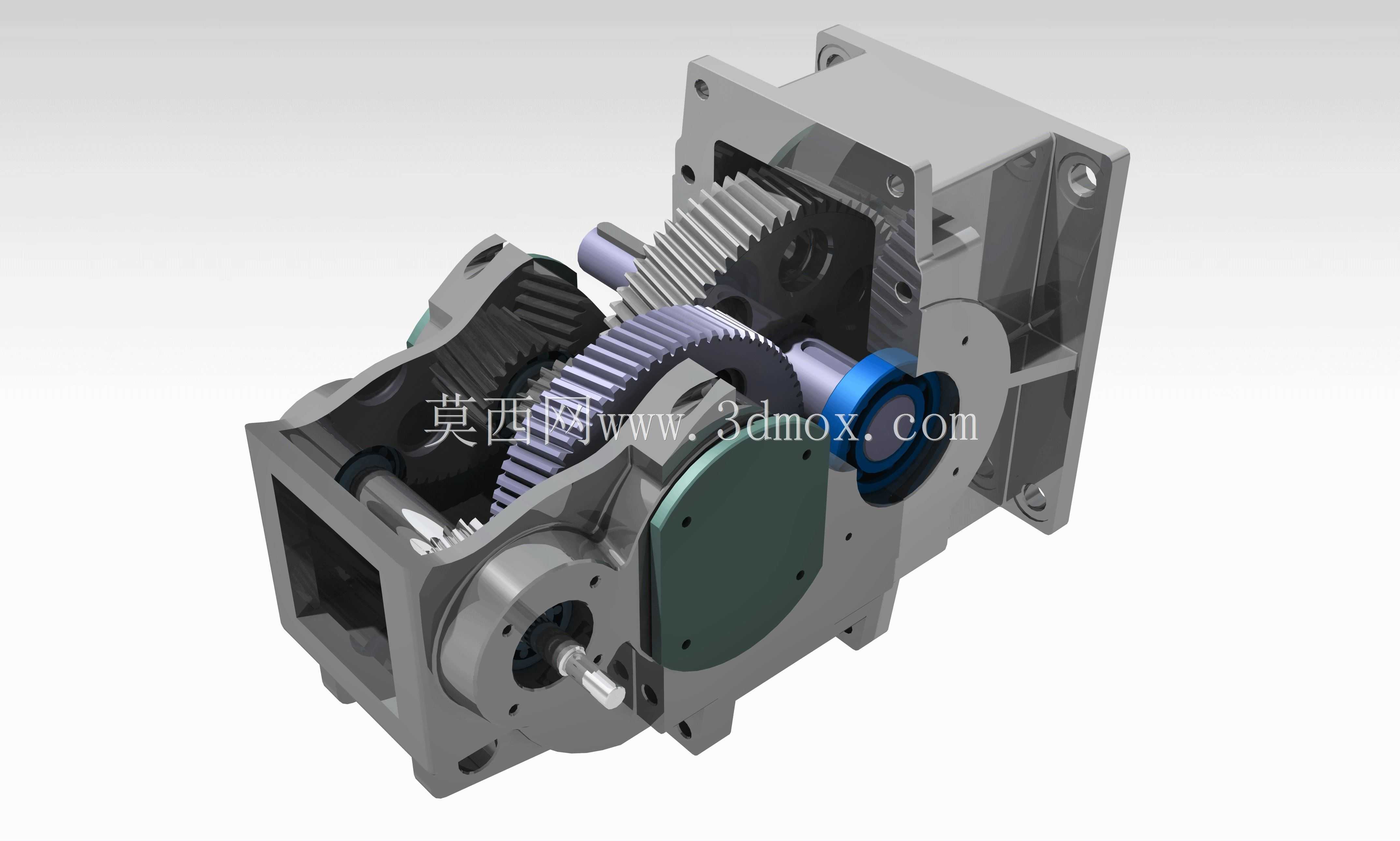

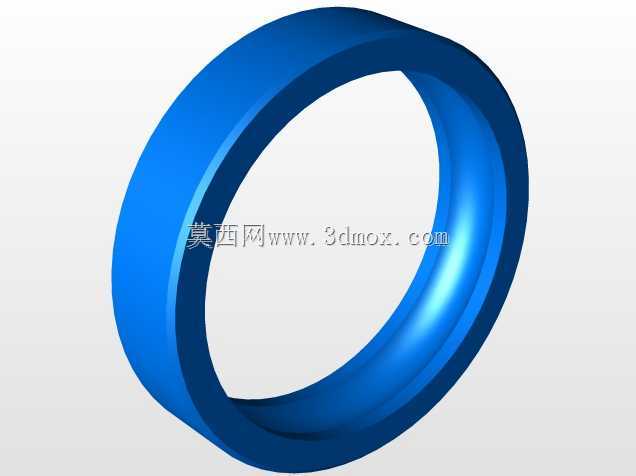

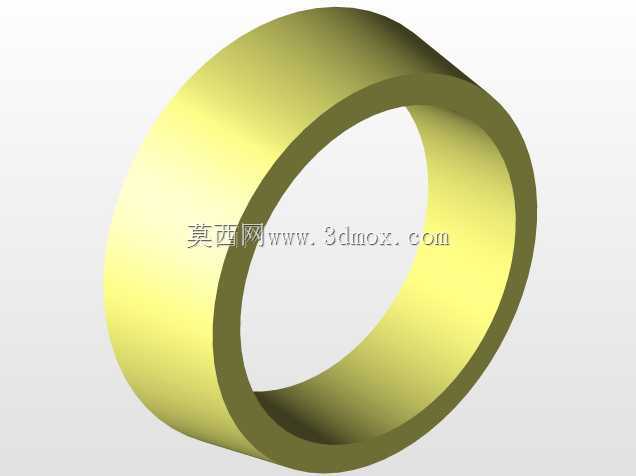

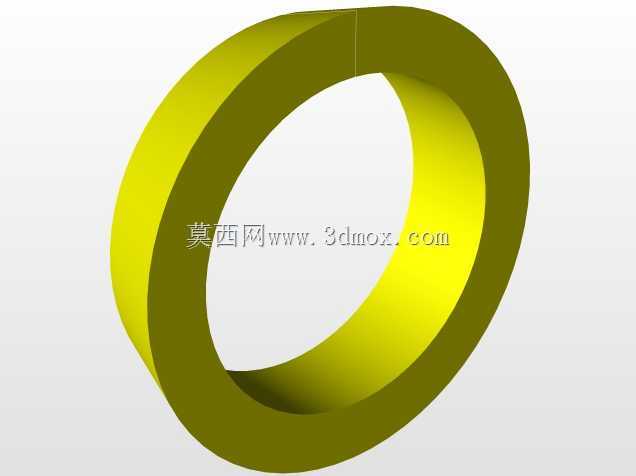

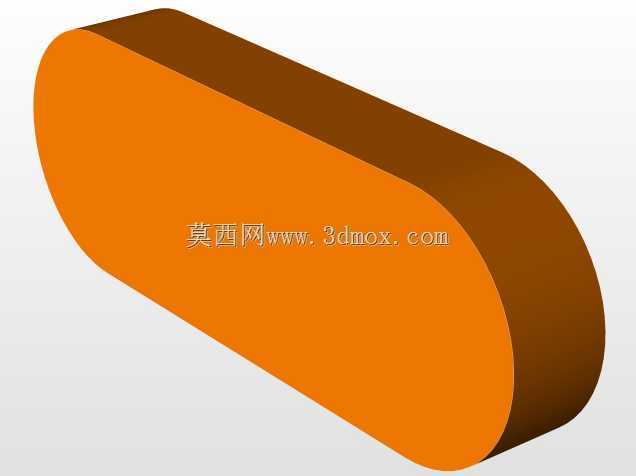

法兰安装式平行轴三级齿轮减速箱结构

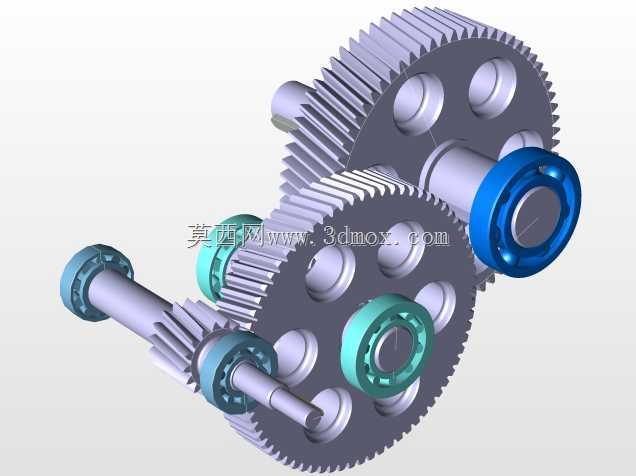

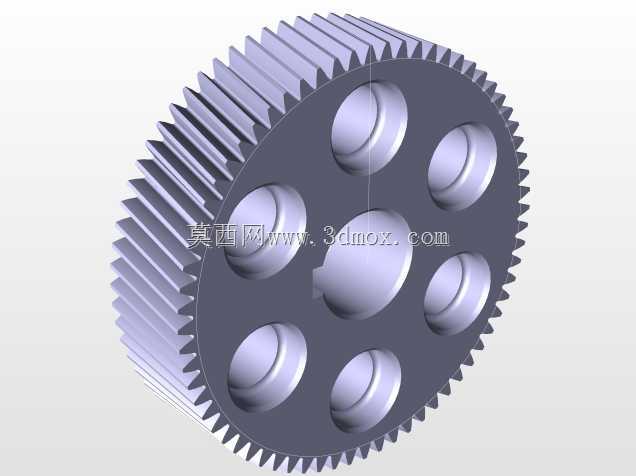

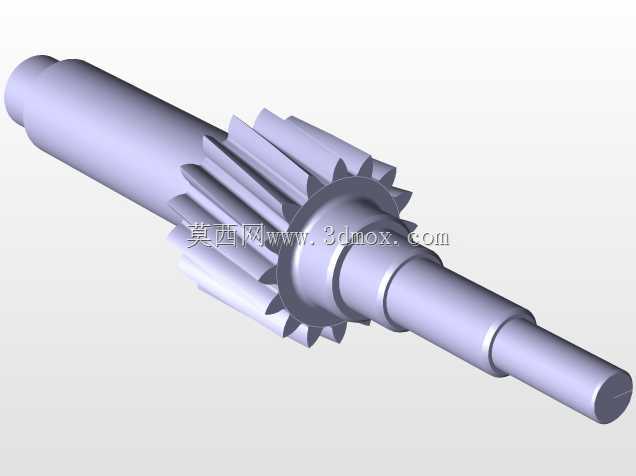

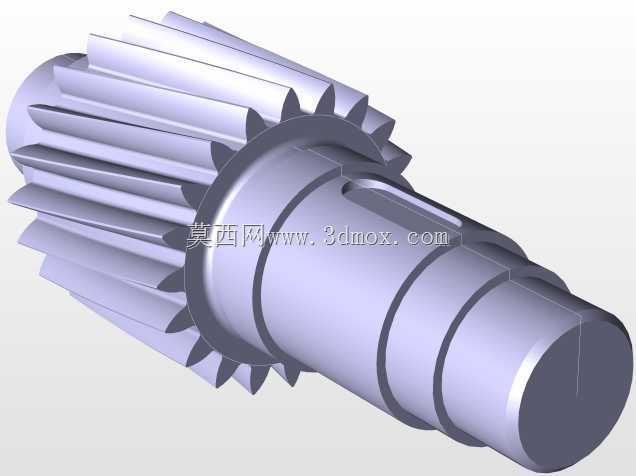

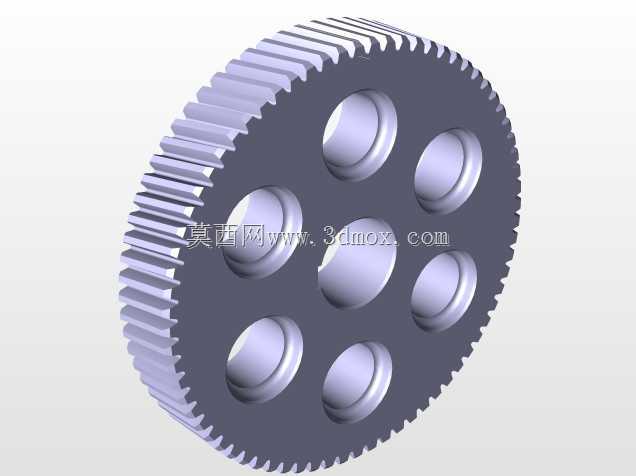

　　在自动化生产线输送辊道、小型包装设备主传动、轻工机械进给机构这类对安装空间有严格限制的场景里，这类法兰直装式的平行轴齿轮减速结构，往往比同轴行星减速方案有更优的成本控制表现，同时能适配更大的输入转速区间，日常维护时的齿轮检查、润滑脂更换也更易操作。从实际传动链路来看，动力从输入端的轴伸进入箱体后，第一级采用小模数斜齿轮完成首次减速，斜齿轮的啮合重合度比直齿轮高30%左右，能有效降低高速级传动的啮合冲击，不少同类型结构在输入转速超过1500rpm时，直齿轮方案的箱体振动幅值会明显超标，斜齿轮的齿向修缘设计刚好能抵消一部分轴系受载后的挠曲变形带来的偏载问题。中间级传动采用直齿圆柱齿轮衔接，这一级的传动比分配没有采用均等拆分的思路，

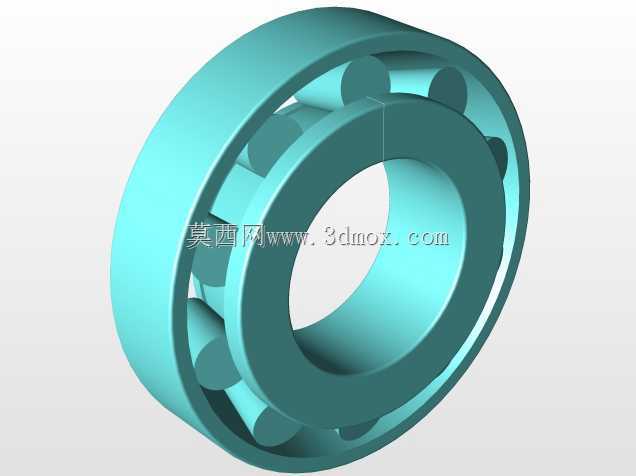

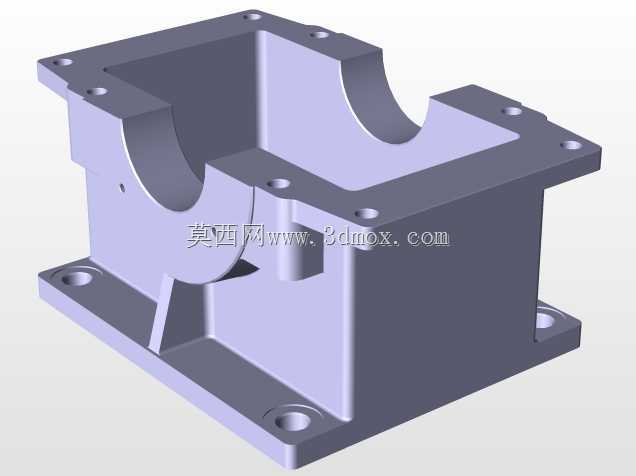

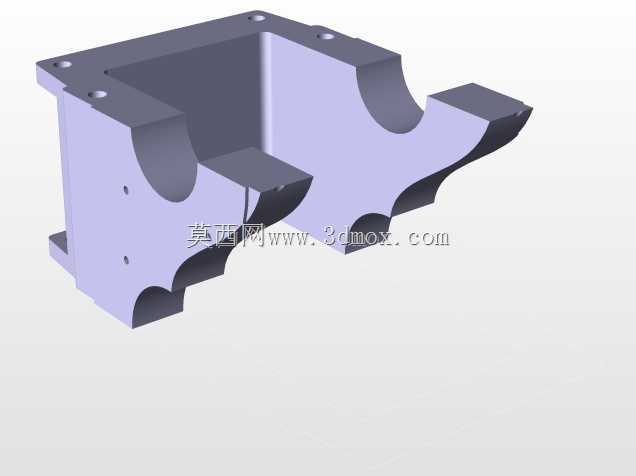

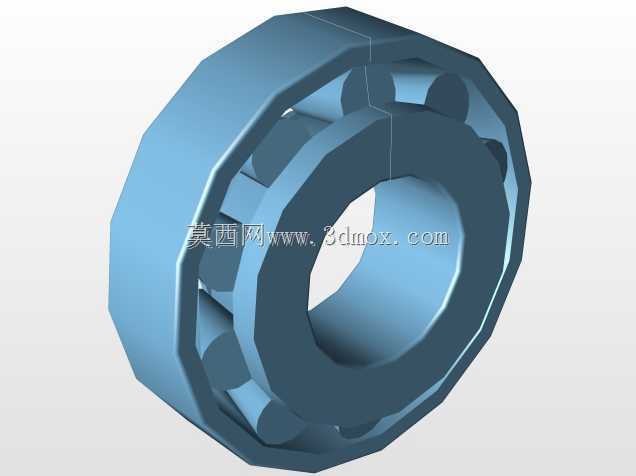

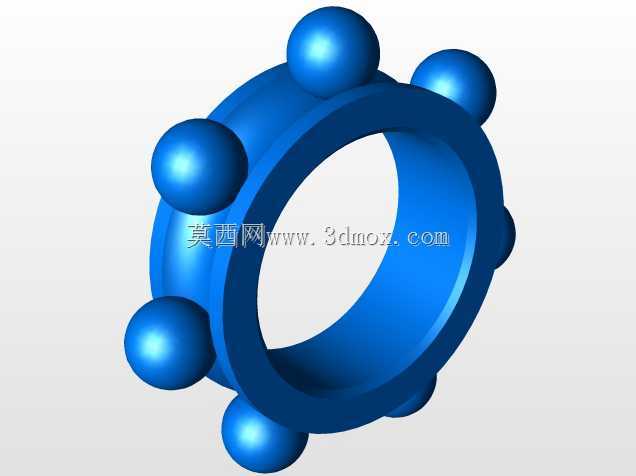

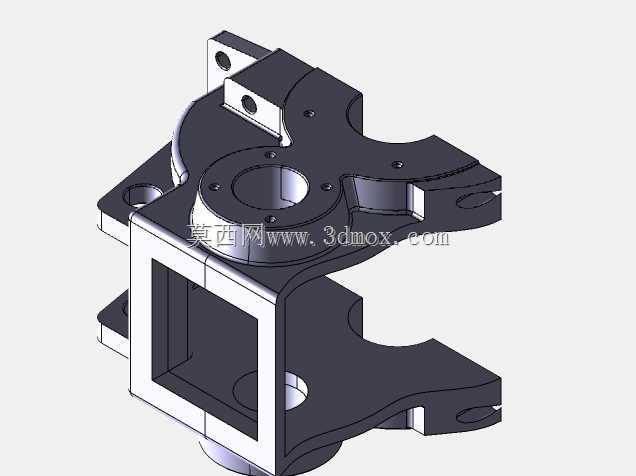

　　而是结合高速级齿轮的线速度、低速级输出扭矩的承载需求，把更多减速比分配给低速级，避免中间轴承受过大的径向载荷，同时让各级齿轮的齿面接触强度安全系数保持在相近区间，不会出现某一级齿轮过早点蚀失效的情况。输出端的轴系采用双轴承支撑结构，靠近输出法兰的位置选用承载能力更强的深沟球轴承，能承受输出端带轮、链轮或者联轴器传递过来的径向载荷，远离法兰端的轴承除了承担径向支撑，还配合轴用挡圈完成轴系的轴向定位，避免正反转切换时轴系出现窜动，影响传动精度。箱体采用剖分式结合面设计，结合面的粗糙度控制在Ra1.6以内，装配时涂覆密封胶即可满足IP54左右的防护要求，不需要额外加装密封垫片，既减少了零件数量，

　　也避免了垫片长期受润滑油浸泡老化出现渗漏的问题。输入端的法兰安装止口尺寸按照通用伺服电机、小型异步电机的安装标准设计，能直接和标准规格的驱动电机对接，不需要额外加工过渡连接法兰，安装时只要对准止口、拧紧固定螺栓即可完成动力单元的装配，能大幅缩短现场设备的组装周期。箱体侧面预留的观察窗盖板，不用完全拆开箱体就能检查内部齿轮的啮合磨损情况，日常补加润滑脂时也可以通过这个窗口操作，对于长期连续运行的设备来说，能减少维护停机的时间。齿轮的材料选用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，能承受短时过载冲击，不少轻工设备在启动、急停时会出现1.5-2倍的额定扭矩冲击，这种材料搭配热处理工艺的齿轮，

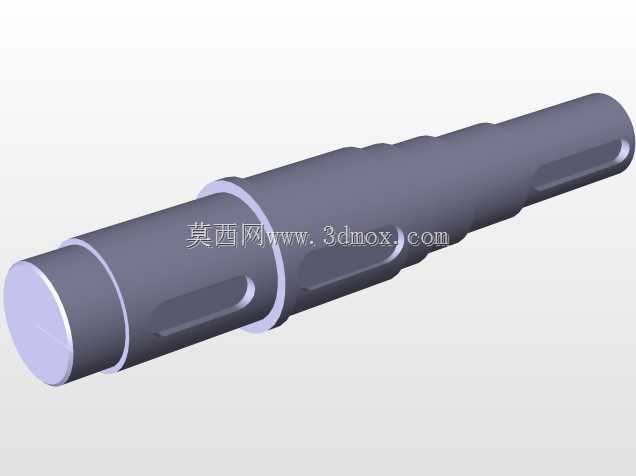

　　抗冲击能力远优于调质处理的45钢齿轮。轴类零件的台阶过渡处都设计了圆角卸荷槽，避免应力集中导致的轴断裂问题，之前接触过不少同类型减速箱的失效案例，都是轴肩位置直角过渡，在交变载荷作用下出现疲劳裂纹，最终导致断轴停机。整个减速箱的外形轮廓在设计时就考虑了密集安装的需求，箱体的加强筋布置在轴承座对应的外侧位置，既提升了箱体的刚性，又不会额外增加过多的安装占用空间，在多辊道并排安装的输送线上，相邻减速箱之间不会出现干涉问题，能最大化利用设备的安装空间。润滑方式采用脂润滑，不需要设计复杂的油道、油标、放油螺塞等结构，适合安装角度多变的设备场景，不管是水平安装、垂直安装还是倾斜一定角度安装，都不会出现润滑剂泄漏的问题，也不需要定期更换润滑油，日常维护的工作量大幅降低。
