车载28V空调蒸发器三维结构设计

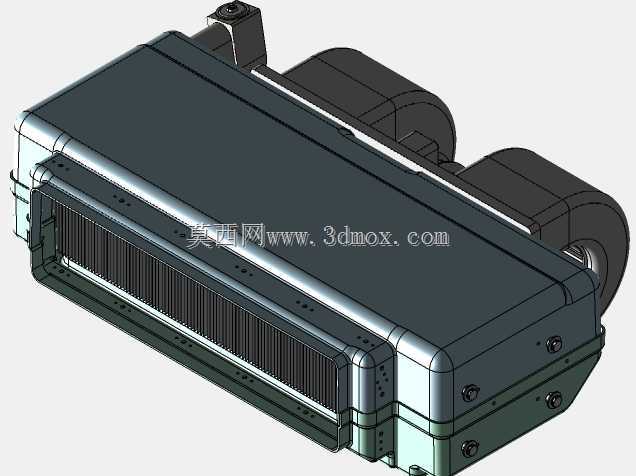

　　做车载热管理部件设计快十年，经手的空调蒸发器少说也有二十多款，这款Webasto Diavia 28V规格的蒸发器，是商用车配套项目里接触过适配性比较均衡的一款。先从安装边界说起，这类顶置或者仪表台内置的蒸发器，整体外轮廓做了圆角包边处理，所有突出的安装耳、线束接口都做了内收设计，不会在装车时和周边的内饰钣金、线束支架产生硬干涉，主体壳体采用上下扣合的结构，拼接缝处预留了密封胶条的安装槽，能避免车用工况下凝露渗漏到车厢内部，也能阻挡行车过程中的灰尘进入换热芯体区域。

　　从实际应用场景来看，这款蒸发器主要适配24V-28V供电体系的商用车、工程作业车辆，比如重卡驾驶室、小型工程器械操作舱、特种改装车辆的独立空调系统，和乘用车的蒸发器不同，这类车载蒸发器需要兼顾颠簸工况下的结构强度，同时还要在有限的安装空间里做到足够的换热效率。它的离心风机模块和换热芯体采用平行排布的结构，风机蜗壳和壳体做了一体化的风道设计，减少了风道拼接带来的风阻损失，出风口处的格栅做了导流角度设计，能让换热后的冷风均匀覆盖驾乘区域，不会出现局部直吹过冷、边角区域无冷风的问题。

　　设计思路上，这款模型把换热盘管的排布做了等间距优化，盘管之间的散热鳍片密度控制在合理区间，既不会因为鳍片过密导致风阻过大、风机负载升高，也不会因为鳍片间距过大降低热交换效率。芯体两端的集流管接口做了快插结构的预留，和整车空调管路对接时不需要额外做转接工装，能提升总装环节的装配效率。壳体上的固定点一共设置了六处，分别分布在主体结构的四个角和中部加强筋位置，每个固定点都做了橡胶减震垫的安装位，能过滤车辆行驶过程中产生的振动，避免风机运转和车身振动产生共振异响，也能延长芯体和壳体的使用寿命。

　　从功能特性来看，这款蒸发器集成了冷凝水收集导流结构，壳体底部做了倾斜的导水槽，换热过程中产生的冷凝水会顺着导水槽流向预设的排水口，不会在壳体内部积存滋生细菌，也避免了车辆爬坡、倾斜时冷凝水溢出的问题。风机的供电接口做了防水防尘的护套设计，符合车用电子部件的防护要求，即使在高湿度、多粉尘的作业环境下，也能保证供电连接的可靠性。整个模型的结构拆分逻辑完全贴合实际生产装配流程，上下壳体、风机模块、换热芯体、密封件、固定紧固件都做了独立的结构表达，在做整车装配校核时，可以直接调取对应部件做干涉检查，也能基于这个模型快速衍生出不同安装方向、不同接口位置的适配版本，不用从零开始搭建基础结构。

　　很多刚接触车载空调设计的工程师容易忽略安装边界的细节，比如蒸发器和周边内饰的安全间隙、管路的弯折半径预留、检修空间的预留，这款模型在这些细节上都做了贴合工程实际的处理：风机模块的检修侧预留了足够的操作空间，不需要拆下整个蒸发器就能完成风机碳刷、轴承的日常维护；换热芯体的进出管位置做了避让设计，管路安装时不会和壳体产生摩擦，避免长期震动导致管路磨损漏氟；所有的壳体加强筋都布置在非出风面，不会干扰风道内的气流走向，也能在不增加壳体壁厚的前提下提升整体结构强度，控制部件的整体重量。

　　在做整车热管理匹配的时候，这类蒸发器的换热面积和风机风量的匹配是核心参数，这款模型的芯体有效换热面积和28V风机的额定风量做了最优匹配，在额定转速下，出风温度和风量的衰减控制在很低的水平，即使车辆在怠速状态下长时间开启空调，也能维持稳定的换热效率，不会因为芯体结霜导致风路堵塞。壳体的材质选用耐高低温的工程塑料，能适应-40℃到85℃的工作环境温度，不会因为夏季暴晒下的车内高温出现壳体变形，也不会在冬季低温环境下出现脆裂问题。
