透明壳体外啮合齿轮供油结构

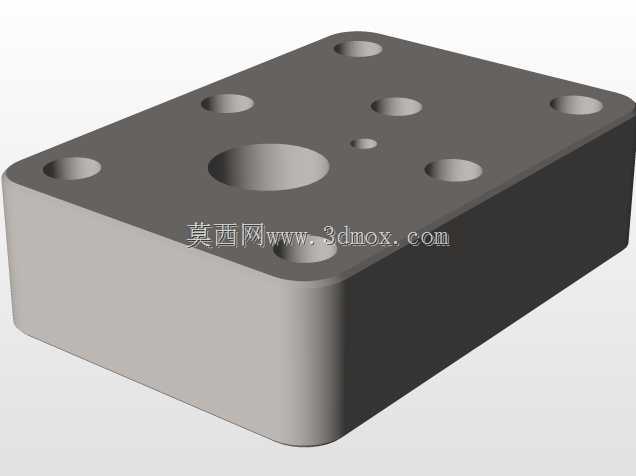

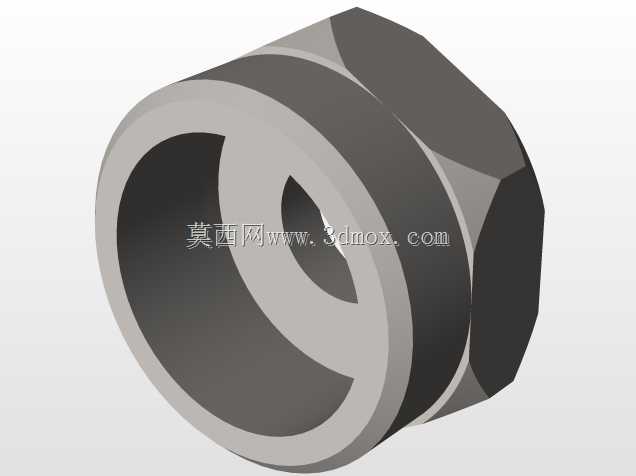

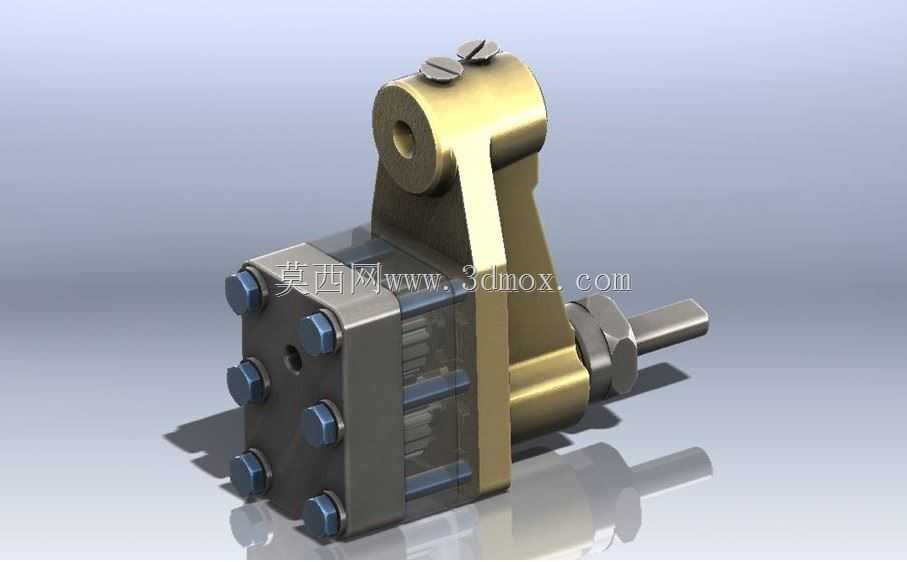

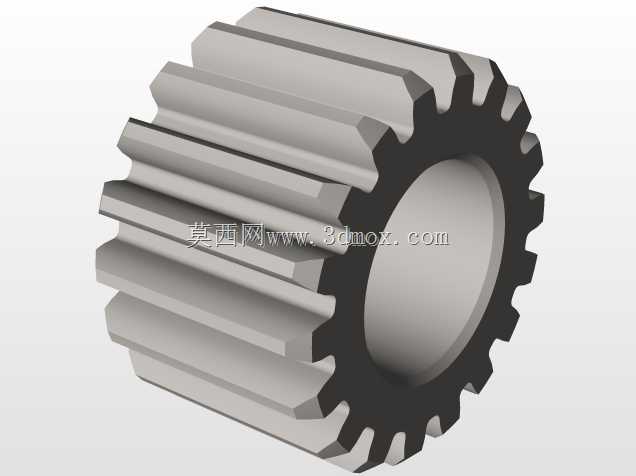

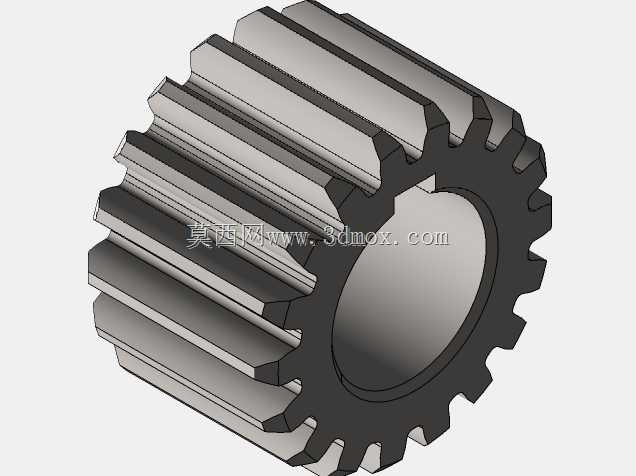

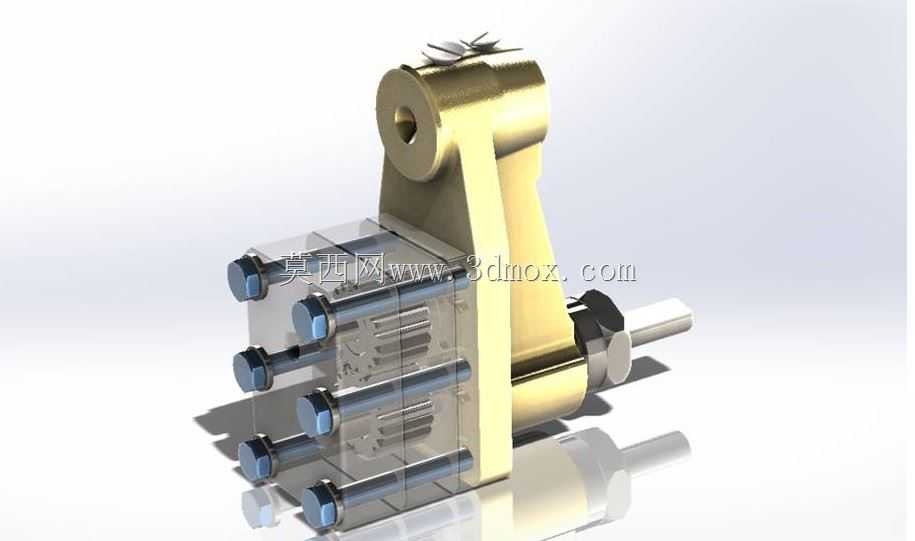

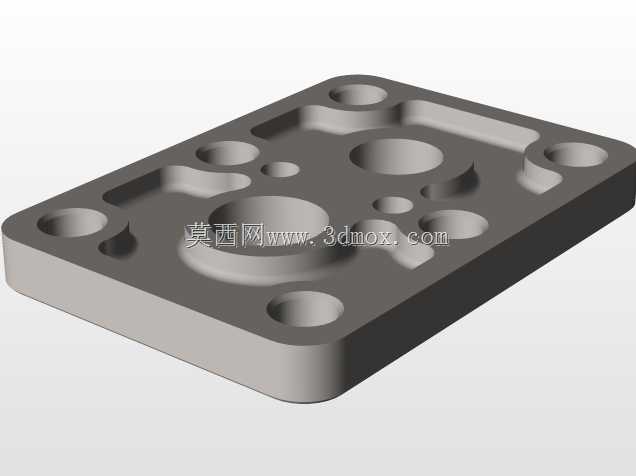

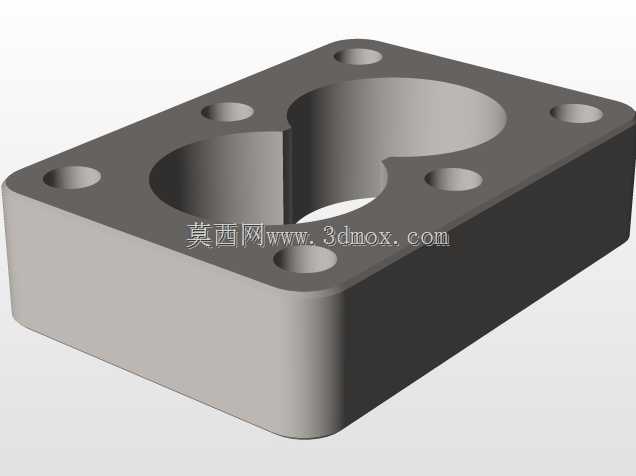

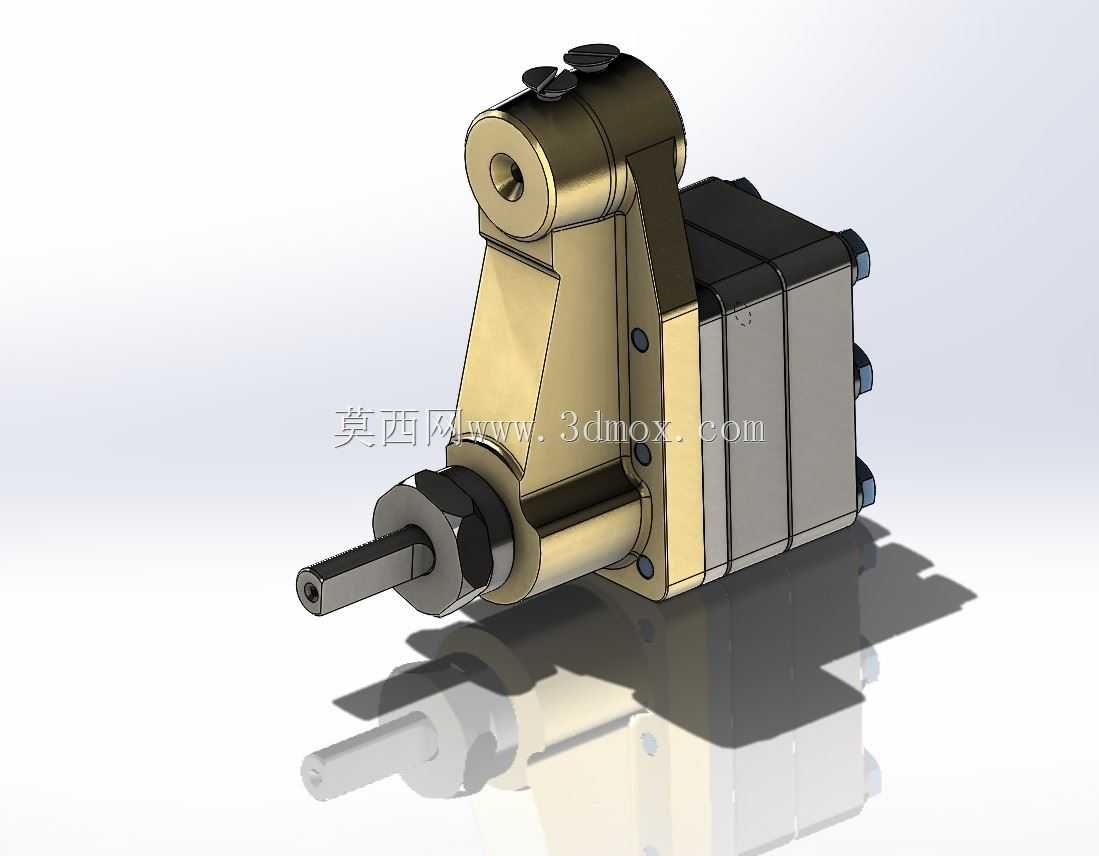

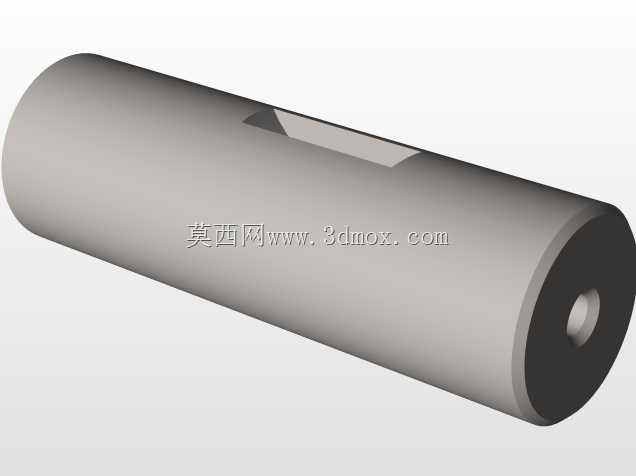

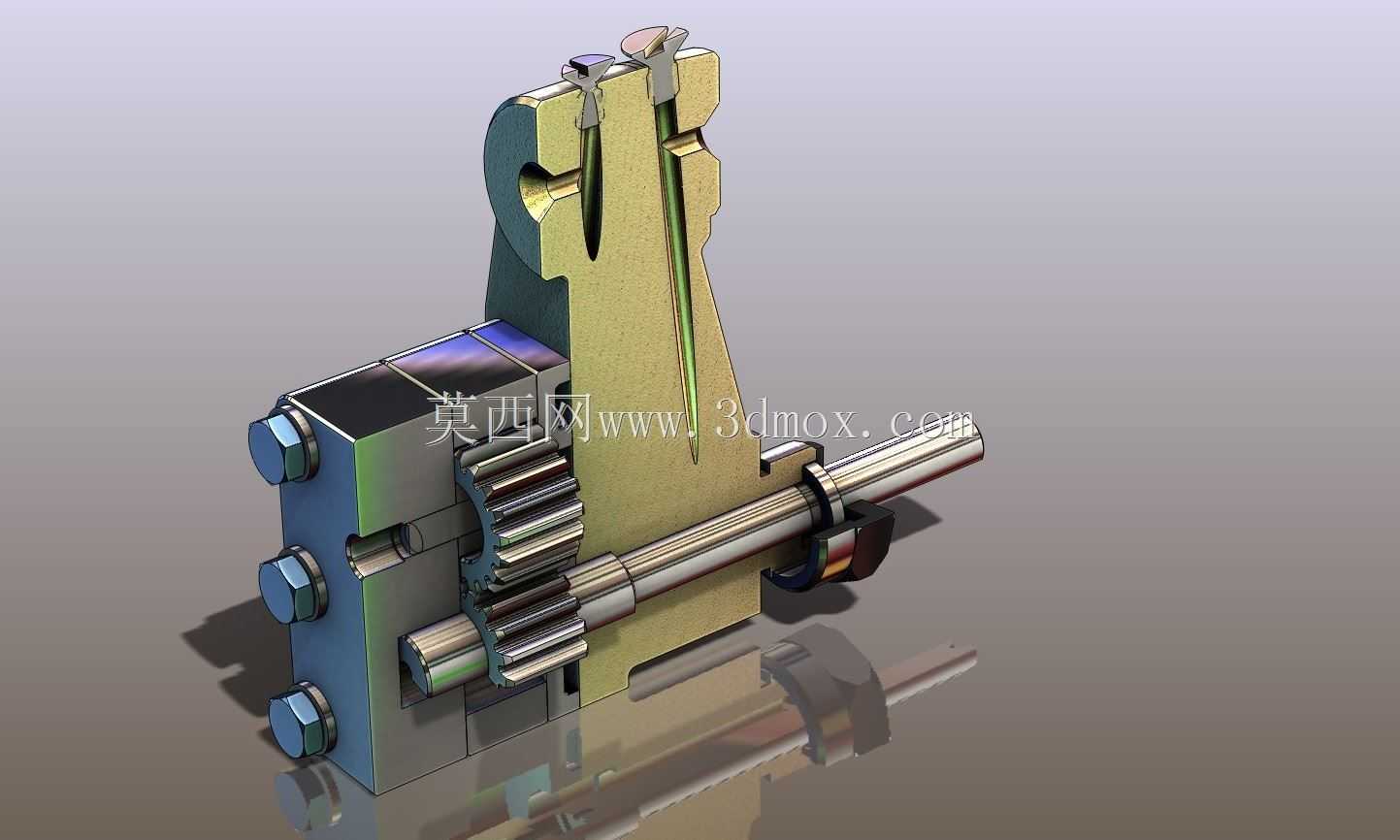

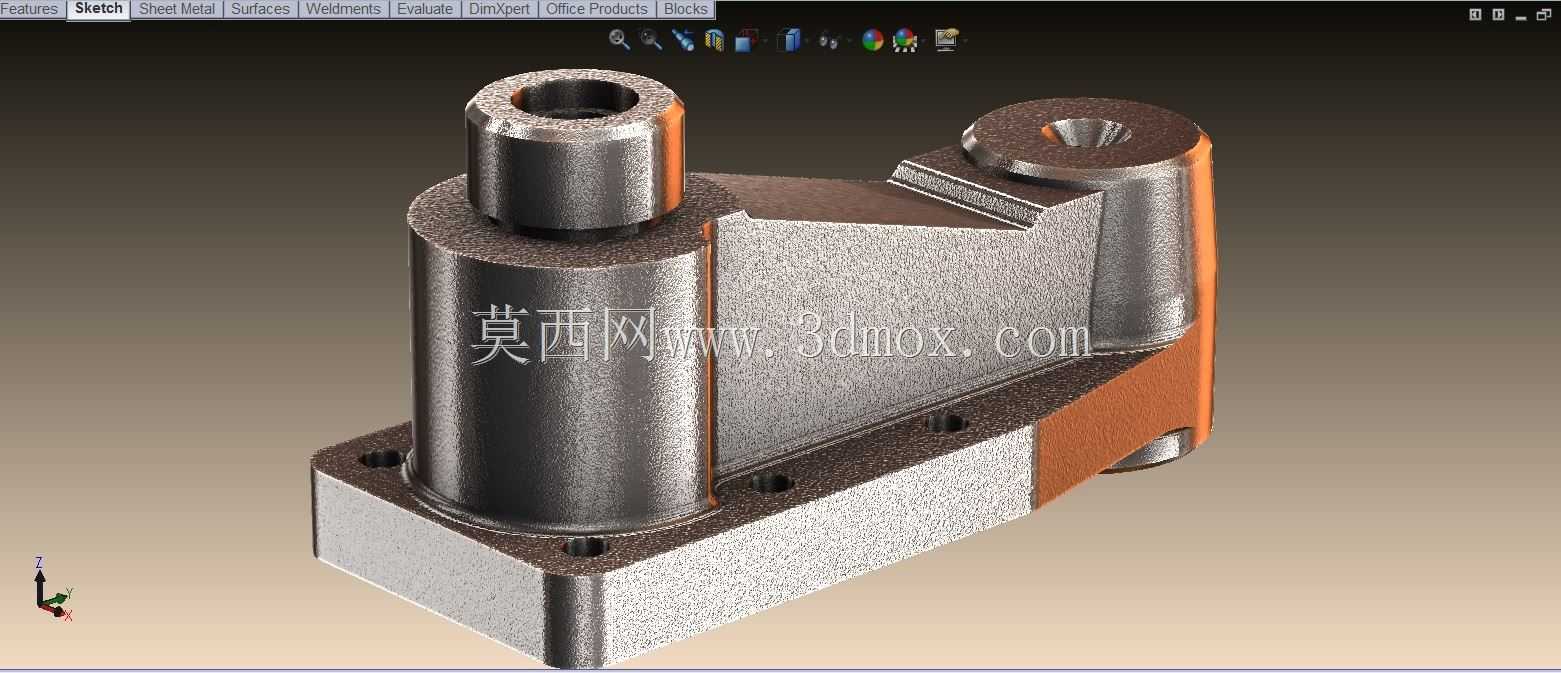

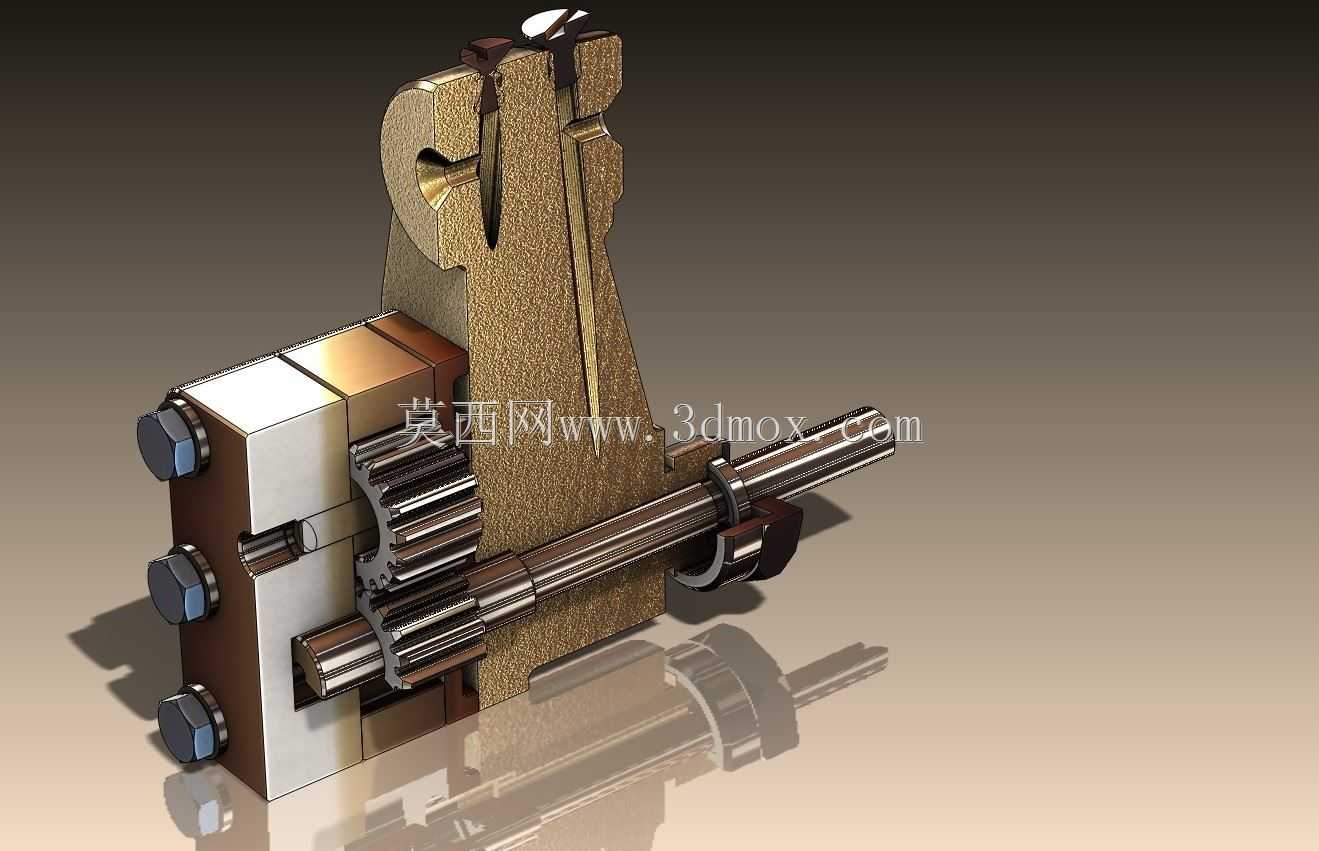

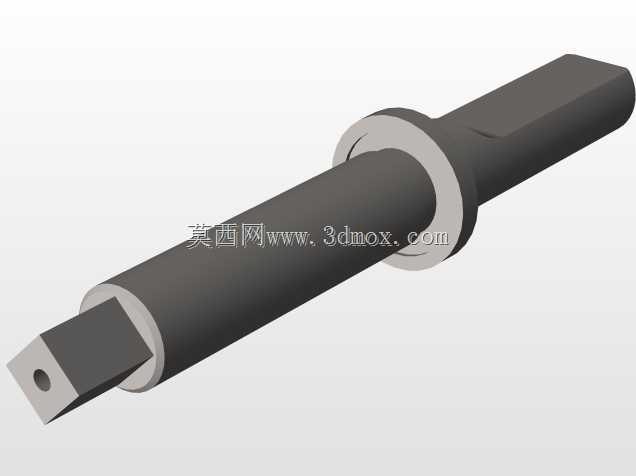

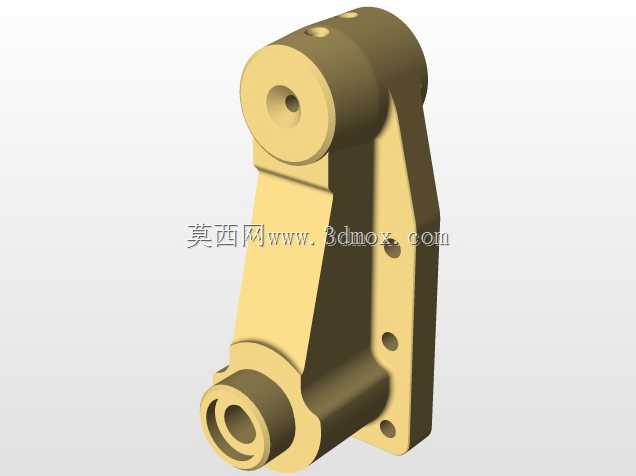

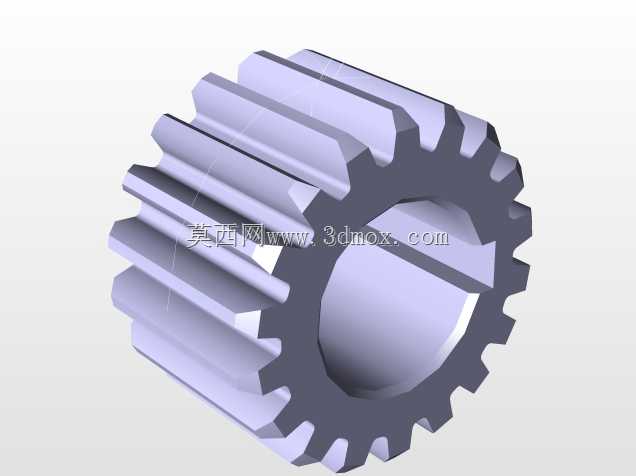

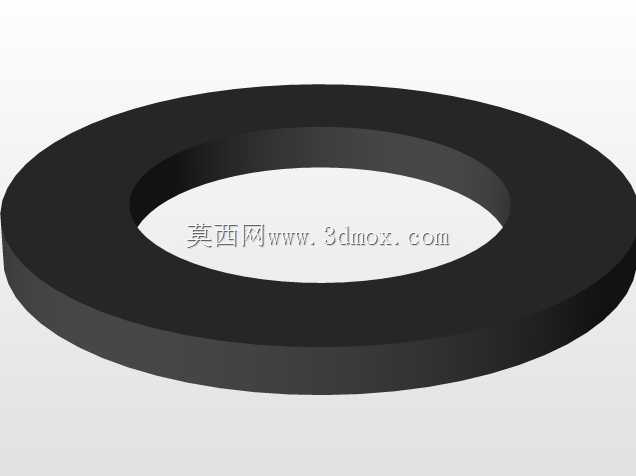

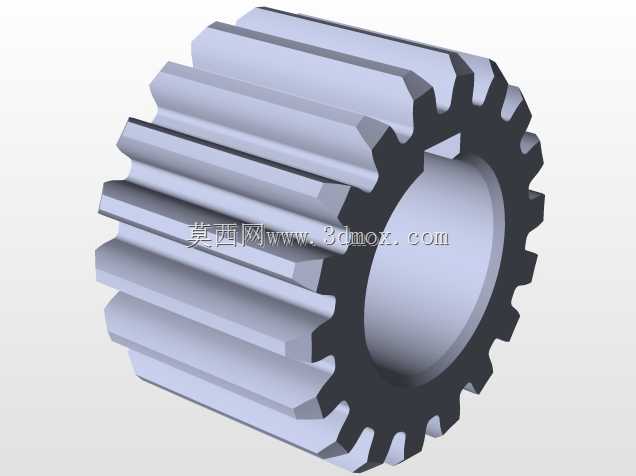

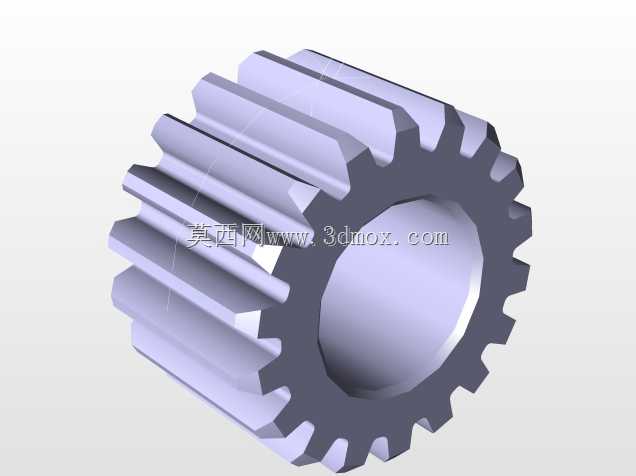

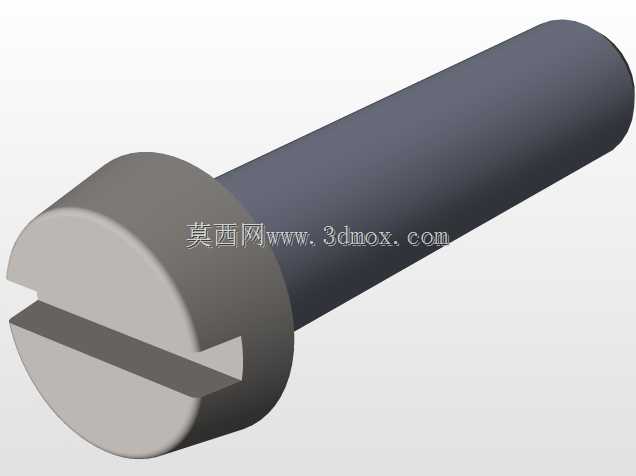

这款齿轮泵结构主要面向低压流体输送与液压系统供油场景，在小型液压工作站、机床润滑回路、轻工机械设备的燃油输送、润滑脂供给环节都有广泛适配空间，可稳定完成无固体颗粒的油类介质的定量输送，为整套设备的动力传递、运动副润滑提供稳定的压力源支撑。从功能特性来看，该结构采用外啮合齿轮作为核心做功部件，进油侧与出油侧的腔体通过齿轮啮合的容积变化形成压差，带动介质持续流动，侧置的支架结构承担泵体与安装基面的连接承载，伸出的动力输入轴可直接对接电机或传动带轮，无需额外增设复杂的连接转接件，端盖处的多组螺栓均匀排布，可保证腔体密封压力均匀，避免长期运行出现介质渗漏问题，透明侧盖的设计可直观观察内部齿轮的啮合状态与介质流动情况，便于调试阶段快速排查卡滞、气蚀等运行故障。在设计思路上，该结构优先平衡了运行稳定性与拆装维护的便捷性，齿轮与轴的配合采用过渡配合加平键周向固定，既保证扭矩传递的可靠性，又能在部件磨损后快速单独更换齿轮件，无需整体报废泵体；支架与泵腔的连接采用一体化定位止口设计，可保证动力轴与齿轮腔体的同轴度，降低运行过程中的径向跳动，减少齿轮端面与端盖的磨损量，延长整体使用寿命。从安装边界来看，该泵体的支架安装孔位采用对称排布设计，适配水平、垂直两种安装姿态，输入轴的伸出长度预留了标准联轴器的安装空间，进出油口的接口位置与同规格常规齿轮泵保持通用尺寸，可直接替换现有设备上的同参数老旧泵体，无需重新改动管路布局；整体外形紧凑，轴向与径向尺寸都控制在小型液压元件的常规安装区间内，可适配安装空间局促的小型自动化设备内部，不会占用过多的设备布设空间，运行过程中齿轮啮合的间隙控制在合理区间，既保证容积效率，又能避免间隙过小引发的运行发热、噪音过大问题，适配连续长时间运行的工况需求。
