双滑块联动多点冲孔执行机构

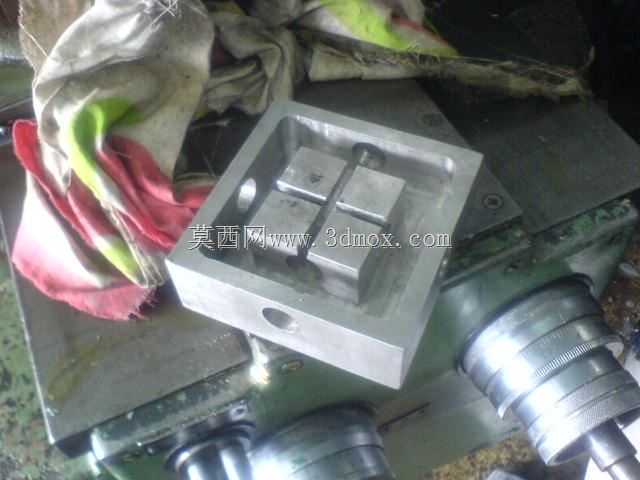

　　这套双滑块结构的多点冲孔执行单元，最初是为中小型钣金加工工位的批量冲孔工序设计的，适配常规台式冲床的安装接口，也可搭配小型液压站作为独立冲孔工位使用，常见于五金配件加工、机箱壳体生产、小型金属型材冲孔的作业场景，能解决单冲头单次冲孔效率低、多工位排布占用空间大的实际生产痛点。从实际装配的实物来看，主体采用方形箱式基座作为承载主体，基座内腔加工有两组平行的直线滑动导轨槽，两组滑块分别嵌装在导轨槽内，滑块与槽壁的配合间隙控制在0.02mm以内，保证滑动过程无卡滞、无横向窜动，冲头安装位直接加工在滑块端面，无需额外加装转接块，减少了装配累积误差。设计阶段优先考虑了工位紧凑性，整个基座的安装边界控制在150mm见方的范围内，

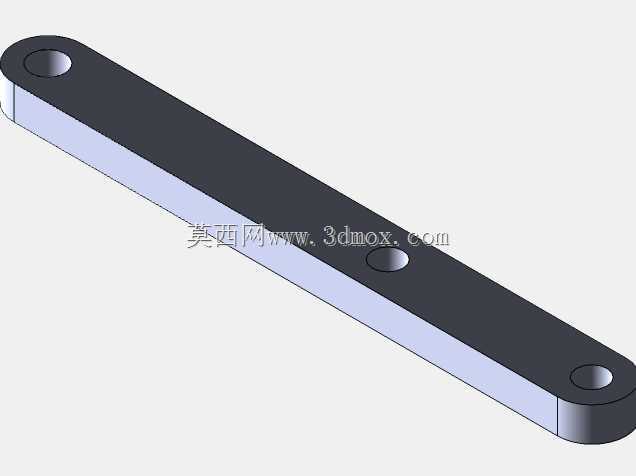

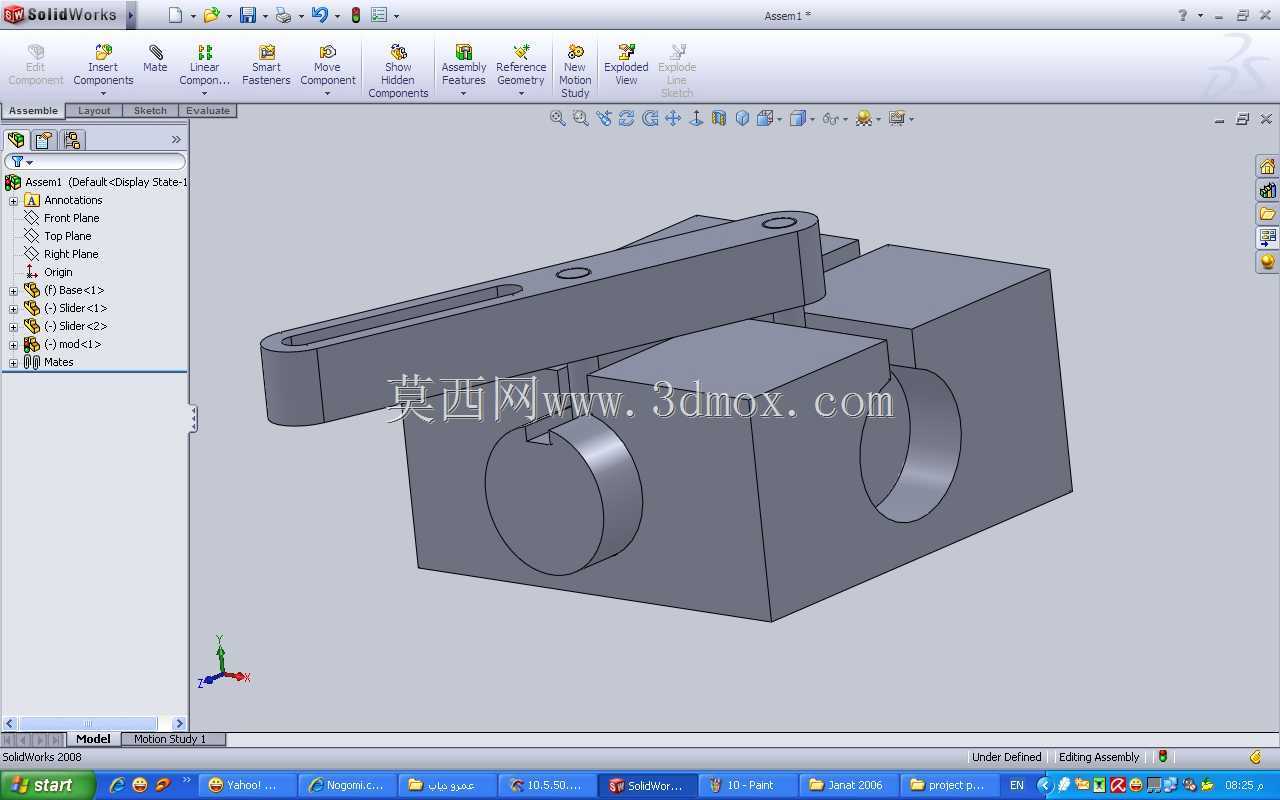

　　底面预留四个M8的安装螺纹孔，可直接固定在冲床工作台面或者专用工装基板上，不需要额外制作转接安装板，适配多数常规小型冲压设备的工作台T型槽间距。双滑块的驱动采用单输入偏心轴结构，动力从基座侧部的输入轴接入，偏心轴的两个偏心段分别与两组滑块通过滑槽配合，当输入轴旋转时，两组滑块会沿导轨槽做同步反向的直线往复运动，单次动力输入即可带动两个冲头完成冲孔动作，相比传统单滑块结构，同等动力输入下冲孔效率提升一倍，同时两组滑块的运动惯性可以相互抵消，降低设备运行时的振动，提升冲孔位置的精度。滑块的行程根据常规钣金冲孔的工艺需求设定为15mm，足够覆盖0.5-3mm厚度冷轧钢板、铝板的冲孔进给深度，冲头安装位设计为快换结构，

　　松开侧面的紧定螺钉即可更换不同直径的冲头，适配φ3-φ12mm不同规格的冲孔需求，不需要拆解整个基座，现场换型时间可控制在5分钟以内。基座侧部预留的润滑油注油孔直接连通导轨槽与偏心轴配合面，日常维护时只需定期注入锂基脂即可保证滑动面的润滑，无需拆解维护，适合车间长时间连续作业的工况。在实际应用中，这套机构可以单组使用，也可以多组并排拼装在同一工作台面上，配合送料机构实现多孔位的同步冲孔作业，比如配电箱壳体的安装孔、五金支架的连接孔加工，都可以通过拼装不同数量的该单元，灵活适配不同孔距、不同孔数的加工需求，不需要重新设计整套冲孔工装，大幅缩短了工装设计与制作的周期。结构上没有采用复杂的外购线性导轨配件，

　　所有滑动面均为基座本体铣削加工而成，零件加工难度低，普通数控铣床即可完成所有金属件的加工，制作成本仅为采用外购直线导轨模组方案的三分之一，同时整体刚性更强，能承受冲孔时的瞬时冲击载荷，长期使用不会出现导轨松动、精度下降的问题。滑块与基座的配合面设计有防尘凹槽，可加装毛毡密封条，阻挡冲孔产生的金属碎屑进入滑动配合面，避免碎屑刮伤滑动面导致卡滞，延长机构的使用寿命。偏心轴的输入端设计为标准轴径，可直接同步带轮、齿轮或者联轴器连接驱动电机、冲床曲轴输出端，动力接入方式灵活，不需要额外定制传动连接件。在冲孔工位的排布上，双滑块的冲头安装位中心距可根据实际需求调整偏心轴的偏心距来实现，常规款的中心距为40mm，可满足多数相邻孔位的加工需求，特殊孔距需求只需更换对应偏心距的偏心轴即可完成调整，不需要更换基座与滑块主体，进一步提升了机构的通用性。从实际加工测试的情况来看，该机构在0.6MPa气压驱动或者1吨冲压力的输入下，冲孔断面的毛刺高度可控制在0.1mm以内，孔位位置精度可达±0.05mm，完全满足常规五金钣金件的冲孔精度要求，不需要后续额外的去毛刺、孔位校正工序。
