长管材连续冲孔加工专用设备结构

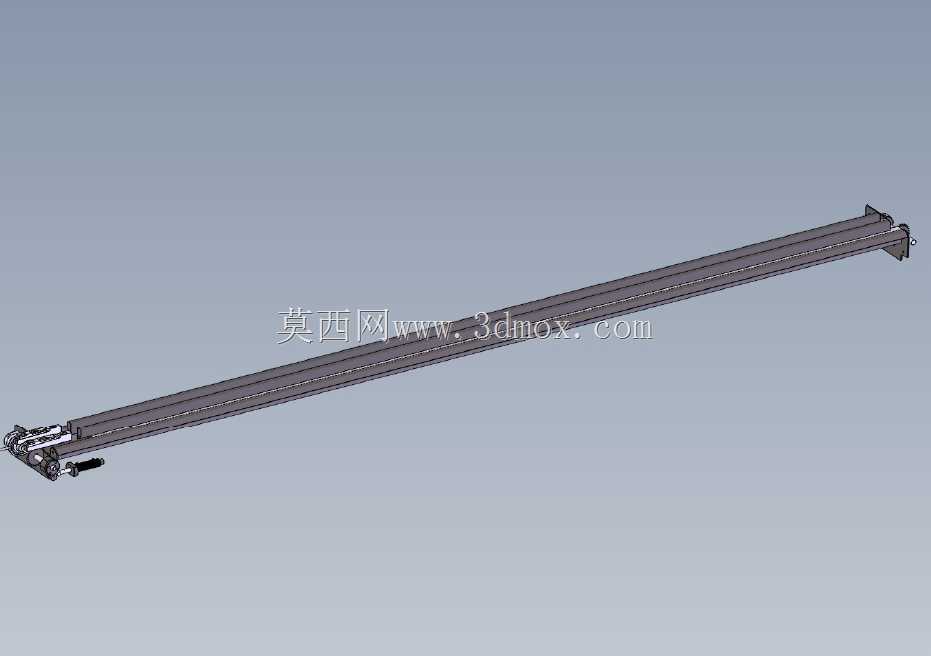

　　在金属管材加工的实际生产场景里，长尺寸型材的孔位加工一直是车间里容易出现精度偏差的工序，尤其是针对6米及以上长度的矩形管、圆管类工件，传统台钻加工需要多次装夹找正，不仅孔位同轴度、间距公差难以稳定控制，工人反复挪动长料的劳动强度也很高，这款长管冲孔设备的结构设计，正是针对这类长型材批量冲孔作业的痛点做的针对性优化。从实际使用场景来看，这类设备主要适配护栏加工、钢结构型材预制、光伏支架生产、流体管道预制这类需要在长管材上加工等距或变距安装孔、连接孔的作业环节，工件送进方向沿设备长轴布置，不需要工件做横向移位，就能完成整根管材的全段孔位加工。设备的主体承载结构采用双平行长导轨作为工件承托与送进基准，

　　导轨的跨距根据常规管材的截面尺寸做了适配，可覆盖常见的小口径圆管、中小规格矩形管的承托需求，导轨面做了耐磨处理，长期承受工件滑动摩擦也能保持基准面的平面度，避免因导轨磨损导致的工件送进偏斜，进而影响孔位的垂直度。冲孔执行端布置在设备的一端，采用模块化的冲模安装座，可以根据加工孔的形状、尺寸快速更换对应的冲头与凹模，不需要对设备主体结构做大规模调整，换模过程只需要松开模座的快压螺栓就能完成定位装夹，适配不同生产批次的孔型加工需求。设备的送进机构搭配了可调节的工件定位挡块，工人可以根据图纸要求的孔间距提前调整挡块位置，每完成一个孔位的冲压，只需要推动管材沿导轨滑动到下一个定位点，就能保证相邻孔位的间距一致性，相比手工划线找正的加工方式，能大幅减少划线工序的耗时，同时降低人为划线带来的尺寸误差。从安装边界来看，设备整体为长条形卧式布局，安装时只需要保证车间地面的水平度，将设备底座通过膨胀螺栓固定在硬化地面上即可，不需要额外做深挖的设备基础，整体占地面积沿长度方向延伸，宽度方向尺寸紧凑，适合狭长型的生产车间布置，不会占用过多的横向作业空间。设备的操作端设置在冲孔执行机构的侧方，操作位置刚好对应工人送料时的站立位，操控按钮的布置符合人体操作习惯，冲压触发开关设置了双手同步触发的安全结构，避免工人单手操作时误触导致的安全隐患，设备的冲压动力端做了安全防护围挡，冲头作业区域不会裸露在外，防止冲压过程中铁屑飞溅伤人。在结构设计的细节上，

　　承托长管材的导轨上设置了多个可调式支撑滚轮，对于大长度、薄壁类的管材，滚轮可以抵消管材自身重力带来的下挠变形，避免管材中部下垂导致的孔位偏移，滚轮的高度可以根据管材的截面直径做微调，保证不同规格的管材送进时，中心高度始终与冲模的中心高度保持一致，确保冲孔的垂直度符合图纸要求。凹模座的下方设置了落料通道，冲压产生的废料会直接通过通道滑落到设备下方的废料收集盒里，不会在导轨面上堆积，避免废料卡滞工件送进路径，也减少了工人清理作业面的频次。这款设备的结构没有做过于复杂的数控送进设计，核心是针对中小加工车间的批量管材冲孔需求，在保证加工精度、作业效率的前提下，尽可能降低设备的制造成本与维护难度，设备的易损件只有冲头与凹模，

　　都是标准的冲压配件，采购替换成本低，日常维护只需要定期给导轨、滚轮的转动部位加注润滑脂，检查冲头的磨损情况即可，不需要专业的数控运维人员就能完成日常保养。在实际加工适配性上，设备可以通过更换不同的夹具附件，适配圆管、方管、矩形管、椭圆管等多种截面的长型材加工，冲孔的孔径范围覆盖常规的安装孔、连接孔尺寸，既可以加工等间距的通孔，也可以通过调整定位挡块的位置，加工变间距的装配孔，满足不同行业的管材预制加工需求。相比便携式的冲孔工具，这款长床身结构的设备能给长管材提供连续的基准支撑，加工长尺寸工件时的精度稳定性更好，相比大型数控冲孔生产线，这款设备的投入成本更低，操作门槛更低，更适合小批量、多规格的管材加工场景，是车间里长管材孔位加工环节实用性很强的专用作业设备。
