铸造部件专用多工位钻孔加工设备

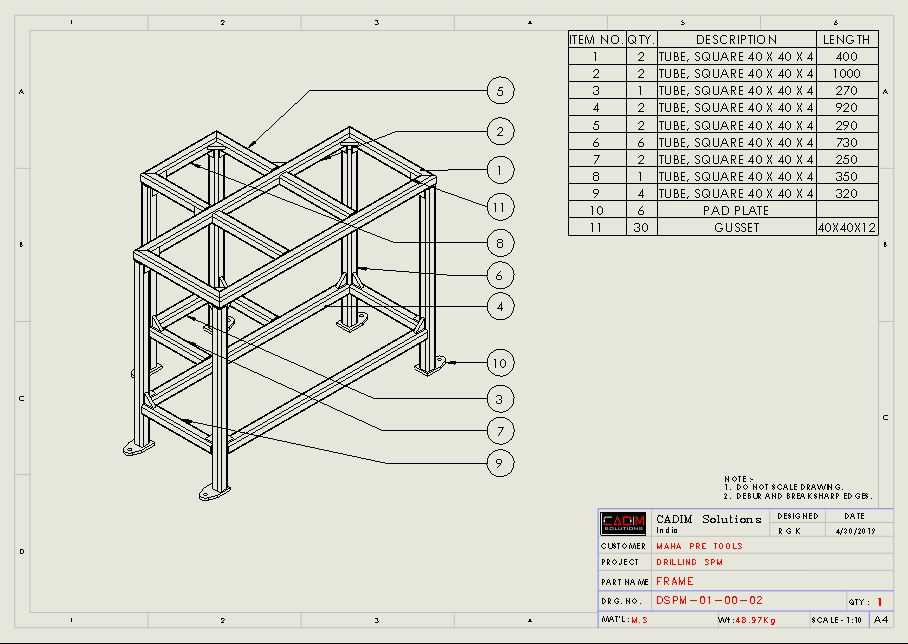

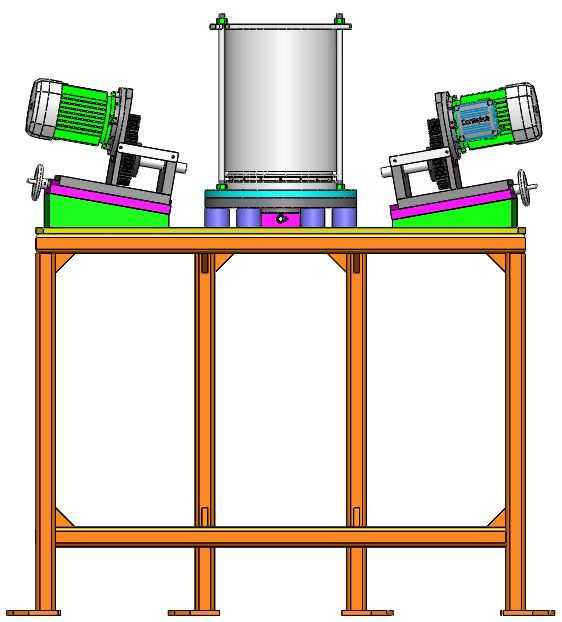

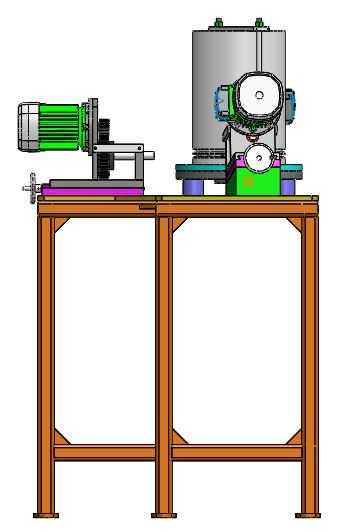

　　在中小批量铸造零部件的机加工环节，这类多工位钻孔专机的应用场景十分明确，主要针对外形轮廓规整、同批次钻孔位置固定的铸造坯件，替代人工划线、台钻逐孔加工的传统作业模式，解决单孔加工效率低、孔位一致性差、工人装夹找正耗时久的实际生产痛点。从现场布局逻辑来看，设备采用框架式方管焊接机架作为承载基础，机架底部配置可调式支撑脚，可适配车间地面不平整的安装条件，无需额外做预埋基础，整体占地边界控制在1m×1m×1.5m的范围内，可直接布置在铸造车间清整工序之后的机加工段，不需要占用大型加工中心的工位资源，适配年产1-3万件中小型铸件的加工产能需求。

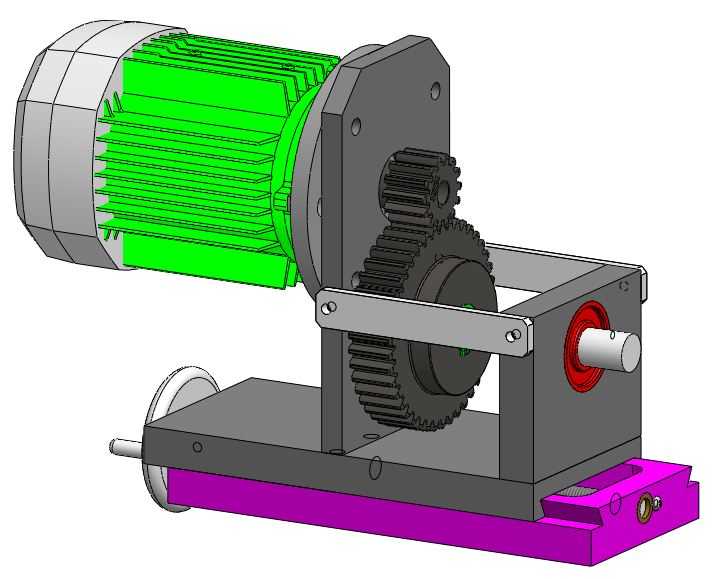

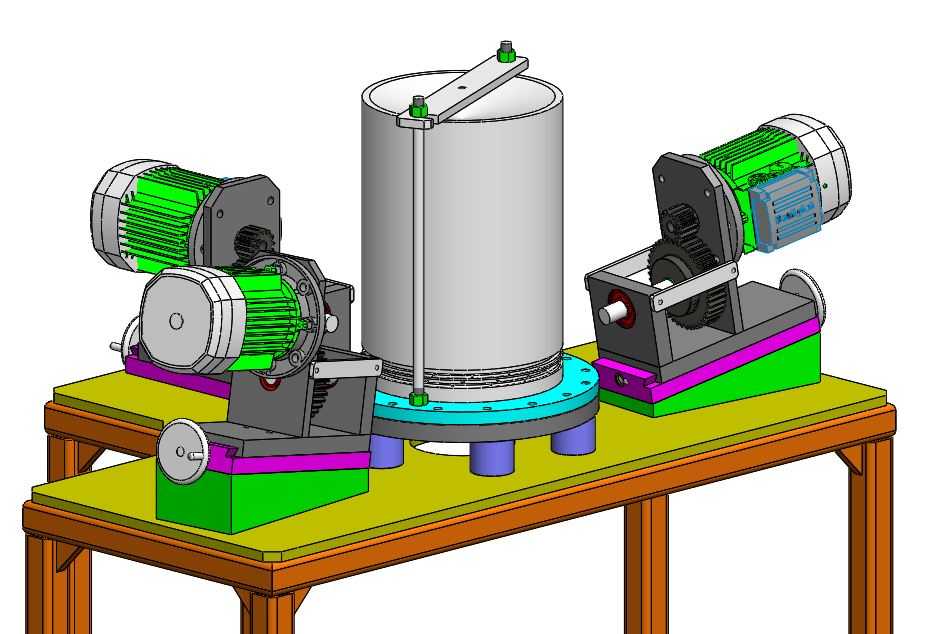

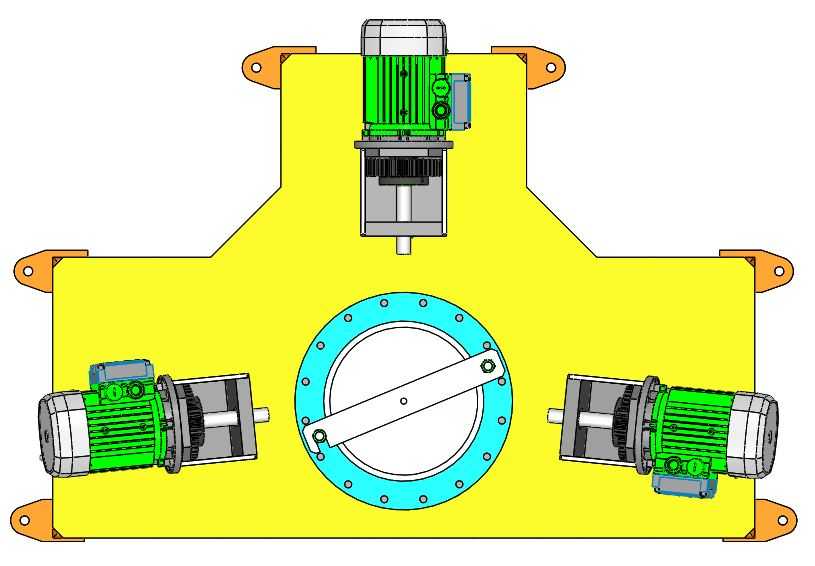

　　设备核心的加工执行单元采用分布式布置，围绕中间的工件装夹工位均匀设置三组钻削动力头，每个动力头对应铸件上一个固定方向的待加工孔位，工件一次装夹完成后即可同步完成三个方向的钻孔加工，不需要反复翻转工件、重新找正基准。动力头的进给采用滑台导向结构，搭配行程限位块控制钻孔深度，可根据不同铸件的孔深要求调整限位位置，钻削主轴适配标准钻夹头，可装夹不同直径的麻花钻，满足铸件上不同孔径的加工需求，针对铸造件表面硬度不均、存在硬质点的加工特性，动力头的进给阻尼做了适配调整，避免钻削过程中出现崩刀、孔位偏移的问题。

　　中间的工件装夹工位采用定位法兰加快速压紧的结构设计，待加工的铸造部件尺寸适配范围为280×350以内的坯件，定位基准直接匹配铸件毛坯的工艺基准面，不需要提前对毛坯做基准面预铣加工，工人上下件时只需要将铸件放置在定位法兰上，扳动压紧手柄即可完成装夹，单批次工件首件找正后，后续工件不需要重复调整定位参数，大幅降低装夹辅助时间。夹具的压紧块做了可更换设计，针对不同外形的铸造件，只需要更换对应轮廓的压紧块和定位套，即可快速切换加工品类，适配多品种小批量的铸造加工场景。

　　从结构设计的细节来看，设备的走线全部沿机架方管内部布置，外部设置可开合的走线槽，避免钻削产生的铁屑飞溅刮破线缆，钻削工位下方设置倾斜的铁屑导槽，加工产生的铁屑可沿导槽滑落到设备侧边的集屑盒内，不需要工人频繁停机清理工作台面的积屑。每个钻削动力头的侧边都设置了冷却喷嘴，加工时可直接对准钻削位置喷射切削液，降低钻头磨损，同时抑制铸造件钻削产生的粉尘，改善车间作业环境。设备的操作按钮集中布置在机架正面的操作盒上，设置有双手启动按钮和紧急停止按钮，符合机加工设备的安全操作规范，避免工人装夹工件时误触启动开关造成安全事故。

　　在实际投产的适配性上，这类专机不需要复杂的数控系统，全部动作采用逻辑电路控制，维护门槛低，车间普通机修人员即可完成日常的保养和易损件更换，相比数控钻床的采购成本和维护成本更低，针对固定品类的铸造件加工，加工效率可达到单台普通台钻的3倍以上，孔位位置精度可控制在±0.2mm以内，满足铸造部件后续装配的孔位公差要求。设备的机架焊接后做了去应力处理，长期满负荷运行也不会出现机架变形导致的孔位偏移问题，动力头的安装座设置有微调结构，长期使用出现位置漂移时，可通过微调螺栓调整动力头的同轴度，不需要整体拆卸重装。

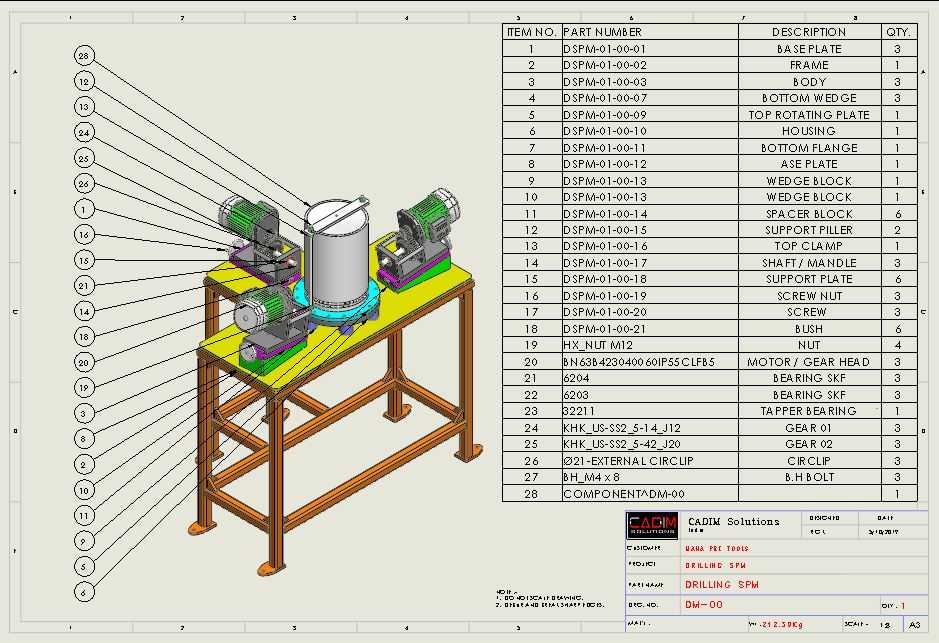

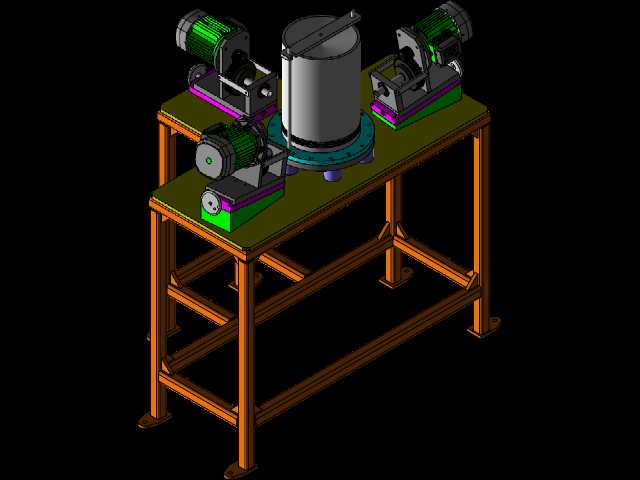

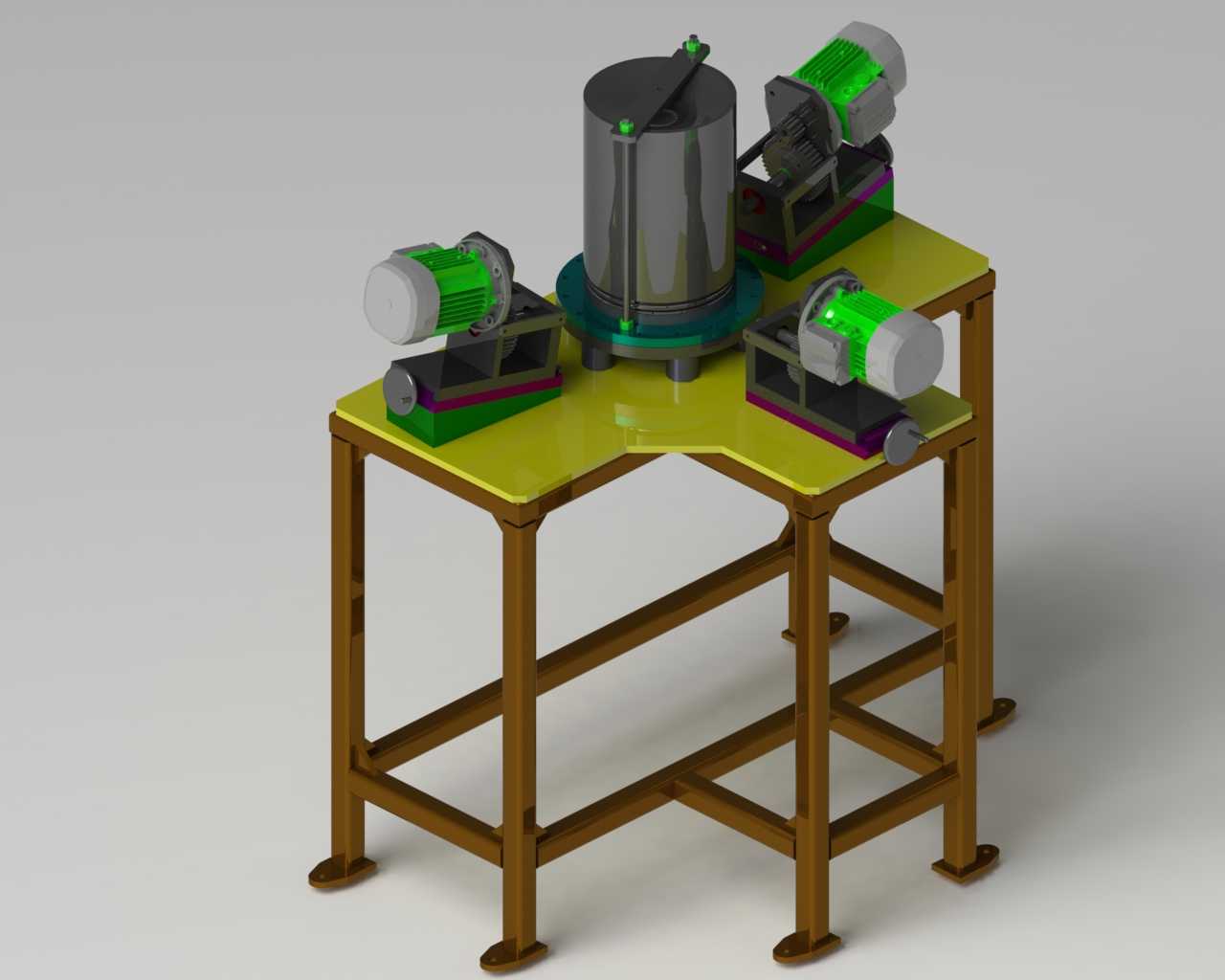

　　从三维建模的设计逻辑来看，整套设备的建模采用自下而上的装配思路，先完成通用标准件比如动力头、紧固件、轴承、导轨的建模与选型匹配，再根据工件的加工孔位分布反向设计机架的安装位置和夹具的定位结构，每个零件的建模都预留了加工公差和装配间隙，比如方管焊接机架的安装面预留了铣削加工余量，滑台的配合面预留了滑动间隙，避免实际加工装配时出现干涉问题。装配过程中对所有运动部件做了干涉检查，模拟动力头进给的全行程，确认钻削过程中钻头、动力头、夹具、工件之间不存在碰撞风险，同时验证了工件上下件的操作空间，确保工人放置和取下工件时有足够的操作距离，不会被周边的动力头结构磕碰。整套模型完整还原了设备的所有零部件组成，包含完整的BOM明细，可直接作为同类钻孔专机设计的参考模板，也可根据实际加工的铸件尺寸调整对应工位的布局和参数，快速衍生出适配不同工件的钻孔专机方案。
