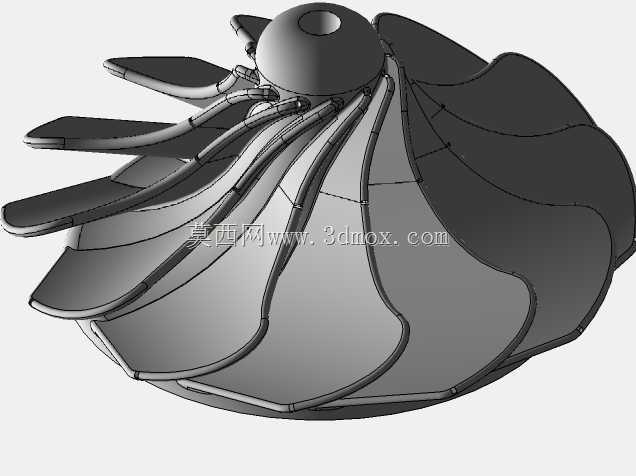

这类叶轮属于离心式流体做功核心部件,常见于车用涡轮增压系统、高速离心压缩机、小型航空辅助动力单元等场景,核心作用是通过高速旋转对流经叶道的流体做功,提升流体压力与动能,匹配后续的动力输出或介质输送需求。在车用涡轮增压场景中,叶轮的型线精度直接决定压气机的工作效率区间,影响发动机低转速扭矩响应与高转速功率输出上限,不合适的叶型会导致压气机喘振边界收窄,高负荷工况下容易出现气流分离,造成增压压力波动,甚至引发叶轮疲劳损坏。
设计这类叶轮时,首先要明确安装边界的约束:中心定位孔与配套轴系采用过盈配合,孔的尺寸公差需控制在IT5级以内,保证高速旋转下的同轴度,避免动平衡超标引发振动;轮毂端的端面跳动需控制在0.02mm以内,确保与锁紧螺母、密封件的配合面贴合紧密,防止工作过程中出现流体泄漏或者轴向窜动。叶片的外形采用三元流扭曲设计,从轮毂侧到轮盖侧的叶型安装角逐步变化,入口段的叶型角度匹配来流方向,减少气流入口冲击损失,出口段的叶型角度控制流体流出方向,保证流体以合适的角度进入扩压器,将动能高效转化为压力能。
叶片的厚度分布遵循等强度设计逻辑,靠近轮毂的叶根位置厚度最大,承受旋转带来的离心拉应力与气流交变载荷,往轮盖方向厚度逐步减薄,降低叶轮整体转动惯量,提升涡轮响应速度。相邻叶片之间的流道截面从入口到出口呈渐扩形态,保证流体在叶道内的减速增压过程平缓,避免局部流速过高引发流动损失。轮盖侧的叶片边缘做了小圆角过渡,减少与蜗壳内壁的间隙泄漏,同时降低边缘的应力集中系数,避免高速旋转下出现裂纹萌生。
实际建模过程中,叶型数据通常通过流体仿真迭代优化得到,先确定设计工况下的流量、压比、转速参数,通过CFD计算调整每个叶高截面的型线坐标,再将各截面的型线通过放样命令生成叶片实体,之后与轮毂基体做布尔合并,最后对所有过渡位置做圆角处理,避免尖锐棱角带来的应力集中。完成实体建模后需要做动平衡校核,计算叶轮的质心偏移量,必要时在轮毂背面设计去重槽,满足G2.5级以上的动平衡精度要求,适配每分钟数万转的工作转速。
安装时需注意,叶轮与轴系的配合面要清洁无杂质,过盈量需根据工作温度、转速计算确定,压装过程采用专用工装均匀施力,避免叶片受外力变形;装配完成后需做整体动平衡测试,确保全转速区间内的振动值在允许范围内。这类叶轮的工作环境通常伴随高温、高速气流冲刷,材质一般选用高强度锻造铝合金或者钛合金,建模时需预留后续表面处理的尺寸余量,比如硬质阳极氧化层的厚度,保证最终成品的尺寸符合装配要求。
在流体输送类设备中使用这类叶轮时,需根据介质特性调整叶型表面粗糙度要求,输送洁净空气时表面粗糙度控制在Ra1.6即可,若输送带有微小颗粒的介质,还需在叶型前缘做耐磨强化结构设计,避免颗粒长期冲刷导致叶型缺损,影响做功效率。叶轮的出口直径直接决定单级压比上限,设计时需匹配配套扩压器、蜗壳的尺寸参数,保证各部件的通流能力匹配,避免出现局部通流截面突变引发的流动损失。
