AutodeskInventor摇摆桥钢结构设计方案

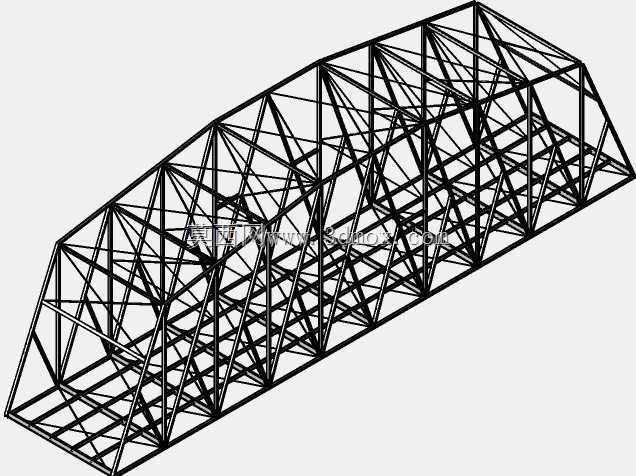

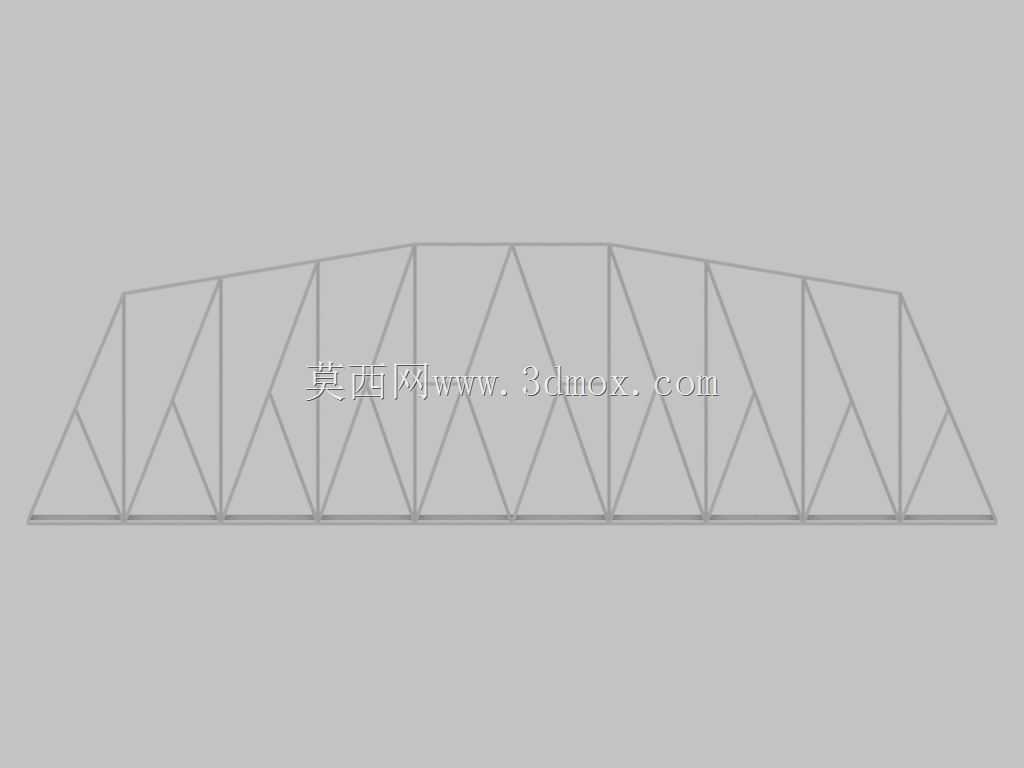

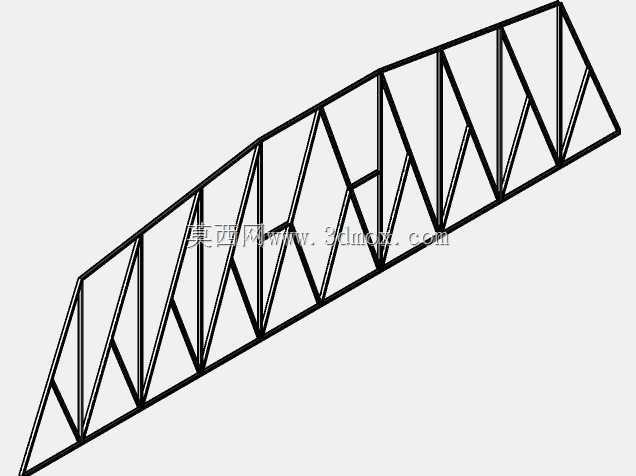

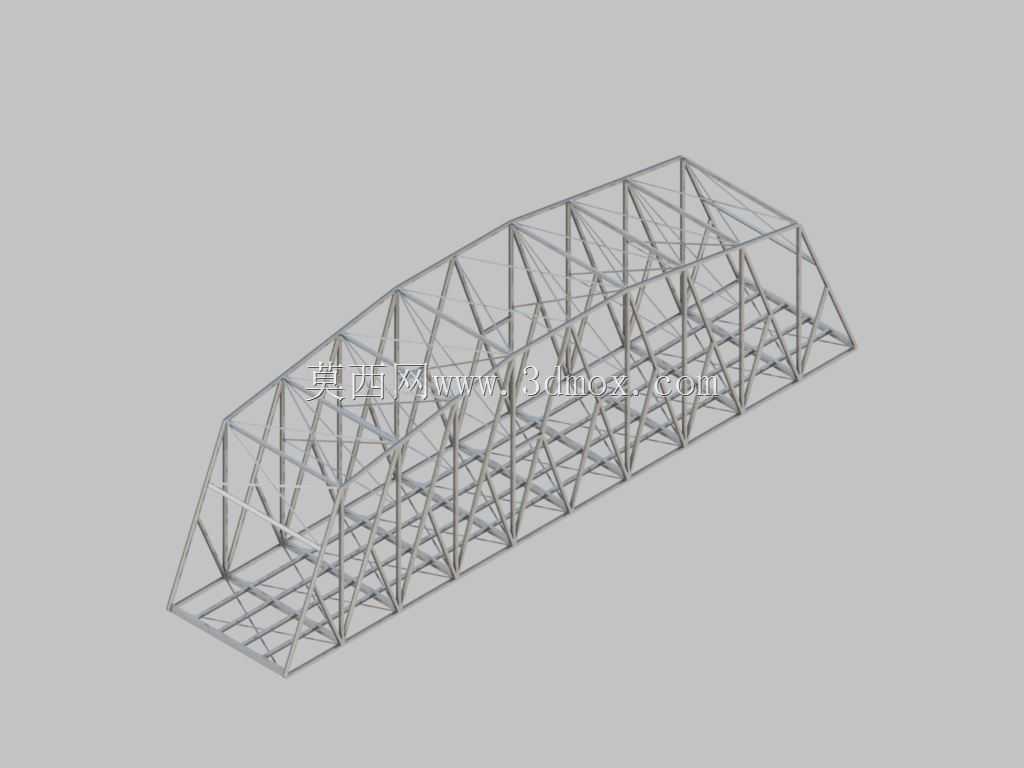

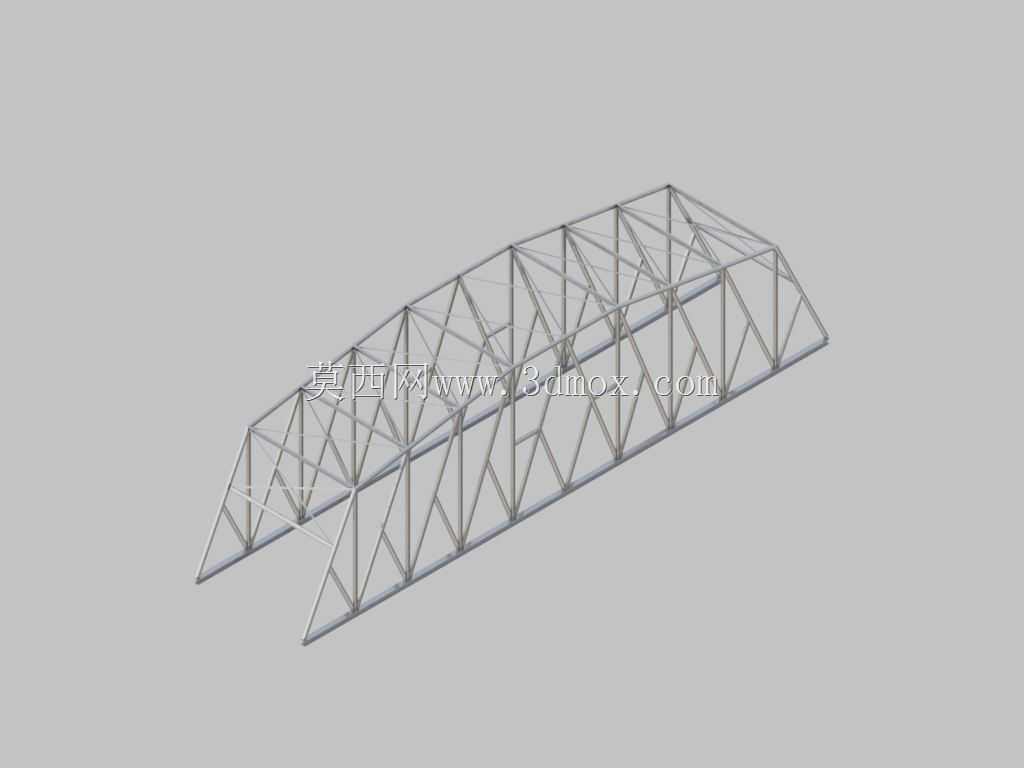

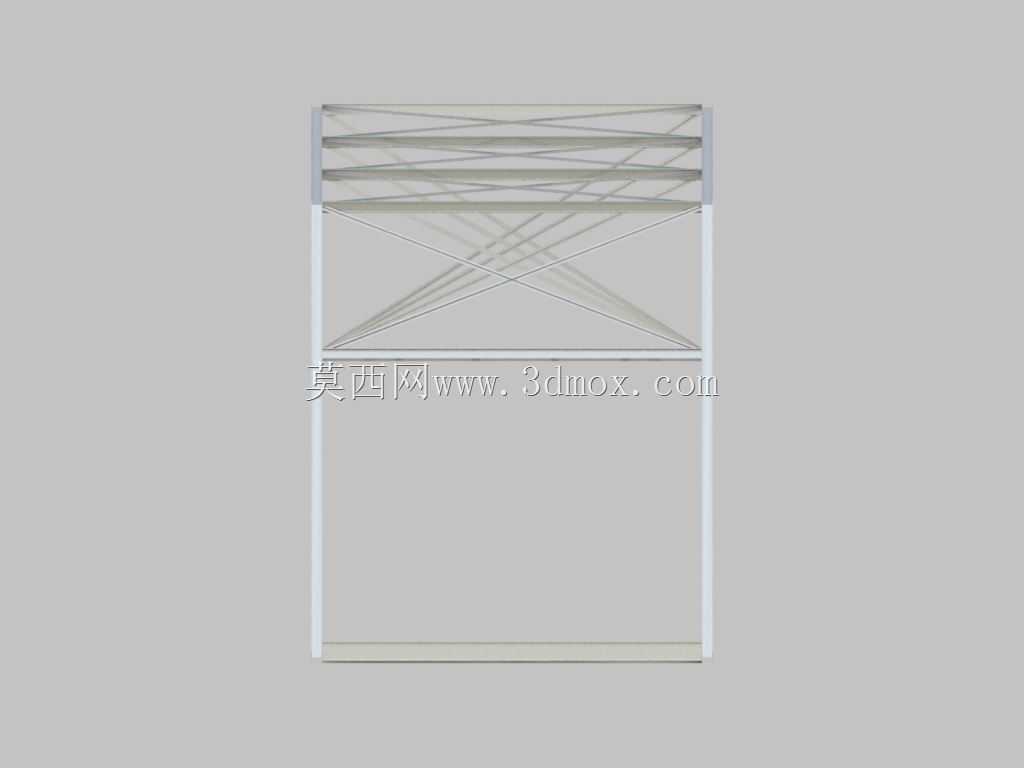

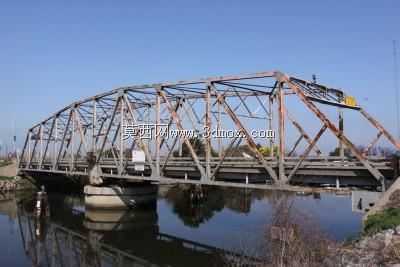

　　本次呈现的桁架式摇摆桥结构，主要适配内河小型航道、景观水域的跨线通行需求，日常可承担人行、轻型非机动交通的通行荷载，在有通航需求的时段可通过摆动动作让出航道净空，兼顾两岸连通与水域通航的双重功能，尤其适合城市景观河道、园区内部水系这类对桥梁美观性与功能灵活性都有要求的场景。从结构功能逻辑来看，该桁架结构采用三角形腹杆布置形式，上下弦杆承担整体弯矩作用，腹杆传递剪力与局部荷载，所有杆件的连接节点均按刚性连接逻辑设计，可有效抵消摆动过程中产生的交变应力，避免结构在反复启停动作下出现节点疲劳失效。结构的可动核心在于中部的摆动枢轴点位，整个桥体以枢轴为旋转中心完成水平方向的回转动作，枢轴位置的受力经过专门强化，对应位置的弦杆、

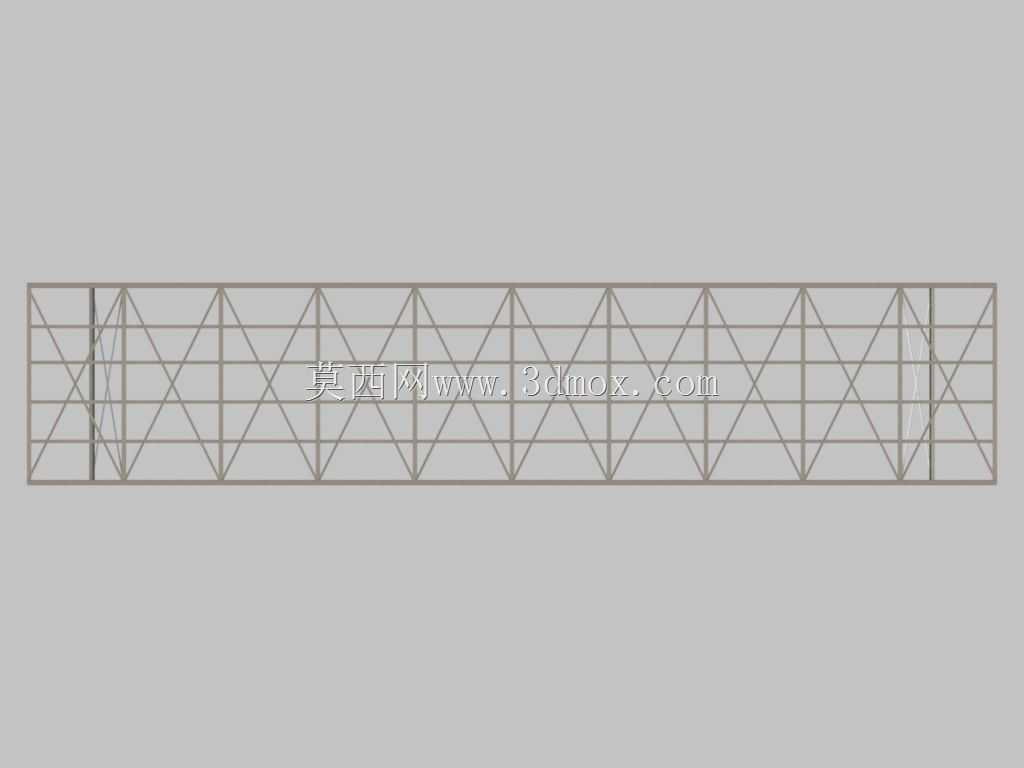

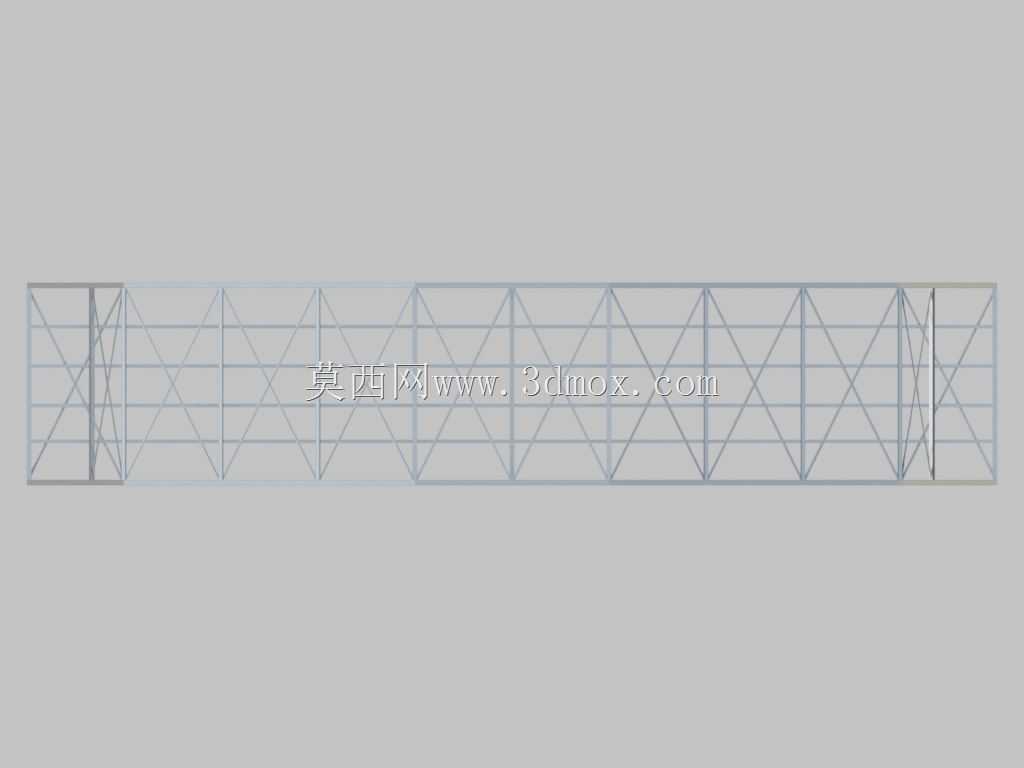

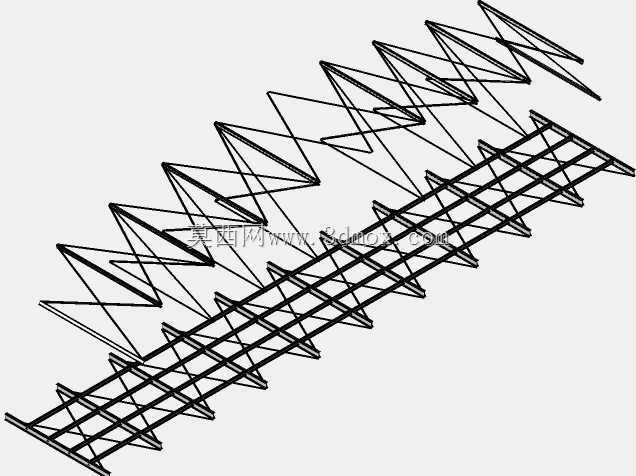

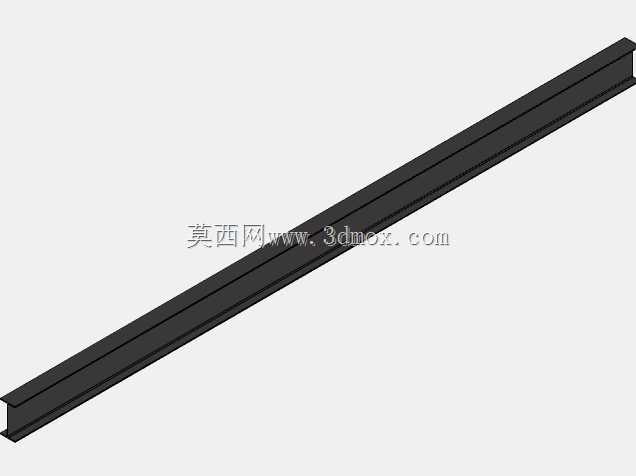

　　腹杆均做了截面加大处理，可承受桥体旋转时的偏心荷载与启停惯性力。设计过程中优先梳理了桥体的受力传递路径：桥面铺装的荷载首先传递给下部纵梁，纵梁将荷载分散到各个横向连接系，再通过横向节点传递给主桁架的下弦杆，最终通过两端的支撑结构与中部枢轴将荷载传导至下部基础，整个传力路径无应力集中突变点，各杆件的受力分配均匀，不会出现局部杆件过载的情况。从安装边界来看，该桥体的主桁架跨度适配20-30米级的水域宽度，桥体宽度可根据通行需求调整人行或轻型通行的净宽，旋转作业时的扫掠范围需在前期场地规划时预留足够空间，避免与两岸的附属结构、岸坡设施产生干涉；下部结构需对应设置枢轴安装基座、两端的锁定支撑墩，

　　其中枢轴基座需承受桥体全部的竖向荷载与旋转时的水平扭矩，支撑墩则在桥体处于通行位时承担端部的竖向支撑荷载，同时配套设置锁定机构，避免通行过程中桥体出现意外位移。当前呈现的主体桁架结构已经完成了主要杆件的拓扑优化，所有角钢支架、铆接点位、桥面板的连接逻辑均做了对应排布，后续可在此基础上延伸拓展桥台墩座、摆动驱动机构、伸缩缝构件、防撞挡板、岸坡衔接结构等配套部件，也可根据实际项目的荷载等级调整杆件的截面规格、材质参数。桥面部分的横坡、排水坡度可在后续细化设计中整合到桥面板的排布逻辑里，道路挡泥板、步道铺装的固定点位也已在横向连接系上预留了安装接口，不需要对主桁架结构做额外开孔改动，避免破坏主结构的受力完整性。

　　结构摆动的驱动机构可根据项目预算选择液压驱动或齿轮齿圈驱动形式，对应的安装接口在枢轴位置预留了适配空间，驱动机构的载荷参数可根据桥体总重量、摆动速度要求做匹配选型，不需要改动主桁架的主体结构。在细节设计上，所有杆件的端部连接均做了切角处理，避免相邻杆件在安装时出现干涉，节点板的尺寸按照杆件最大受力工况做了冗余设计，可覆盖常规人行桥、轻型景观桥的荷载要求；桁架的外形采用简洁的三角轮廓，没有多余的装饰性构件，既降低了桥体自身重量，减少摆动驱动的功率消耗，也方便后期的防腐维护与杆件更换。
