多体建模镜像零件结构设计演示方案

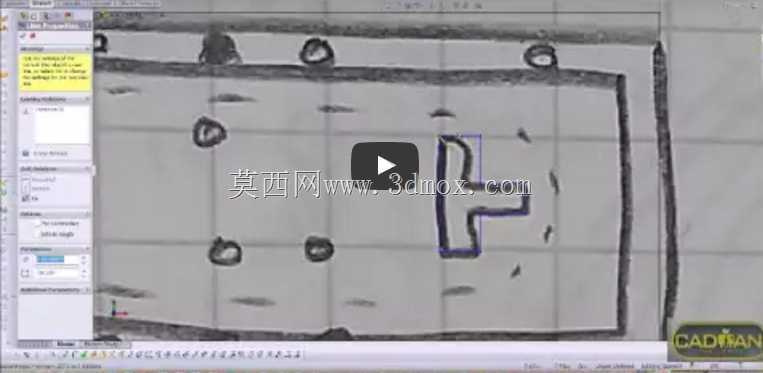

　　在非标自动化设备的结构件设计环节，经常会遇到成对出现的对称安装部件，这类部件如果单独建模，很容易出现特征尺寸偏差，导致后续装配时出现孔位错位、安装面贴合不严的问题，多体建模的镜像设计思路，正是针对这类场景的高效解决方案。这类镜像零件的实际应用场景覆盖极广，从输送线两侧的导向安装座、设备机架的对称连接支架，到工装夹具的成对压块，都需要用到这类对称结构的设计，传统的单零件单独建模再装配的方式，需要反复核对两个零件的对应尺寸，一旦原始特征修改，两个零件都要同步调整，很容易出现漏改导致的尺寸不一致问题。采用多体建模方式做镜像零件设计时，会先在单个零件文件内完成基础本体的特征搭建，将所有安装孔位、定位槽、配合凸台的参数做全关联，

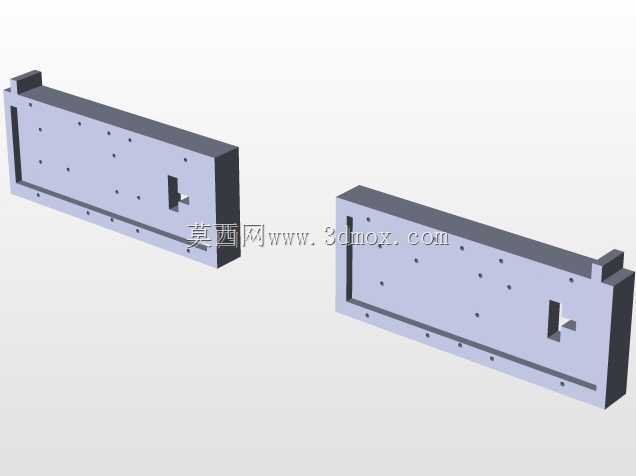

　　确保基础特征的尺寸约束完全闭合，不会出现过定义或者欠定义的情况，之后通过镜像特征生成对称侧的零件实体，两个实体共享同一套参数基准和原点坐标，不需要额外做装配配合约束，就能保证两侧的对应特征完全对称。从安装边界来看，这类镜像零件的安装基准面统一贴合在设备的主安装板上，所有安装孔的中心距公差控制在±0.02mm范围内，镜像后的零件不需要额外调整孔位坐标，直接导出工程图就能满足机加工的精度要求，不会出现两侧零件无法互换的问题。在功能特性上，这类镜像零件除了对称位置的特征方向相反，其余的壁厚、安装孔深度、配合面粗糙度要求完全一致，加工时可以采用同一块坯料一次装夹完成两侧特征的加工，减少装夹次数带来的精度误差，同时也能降低坯料的损耗率。

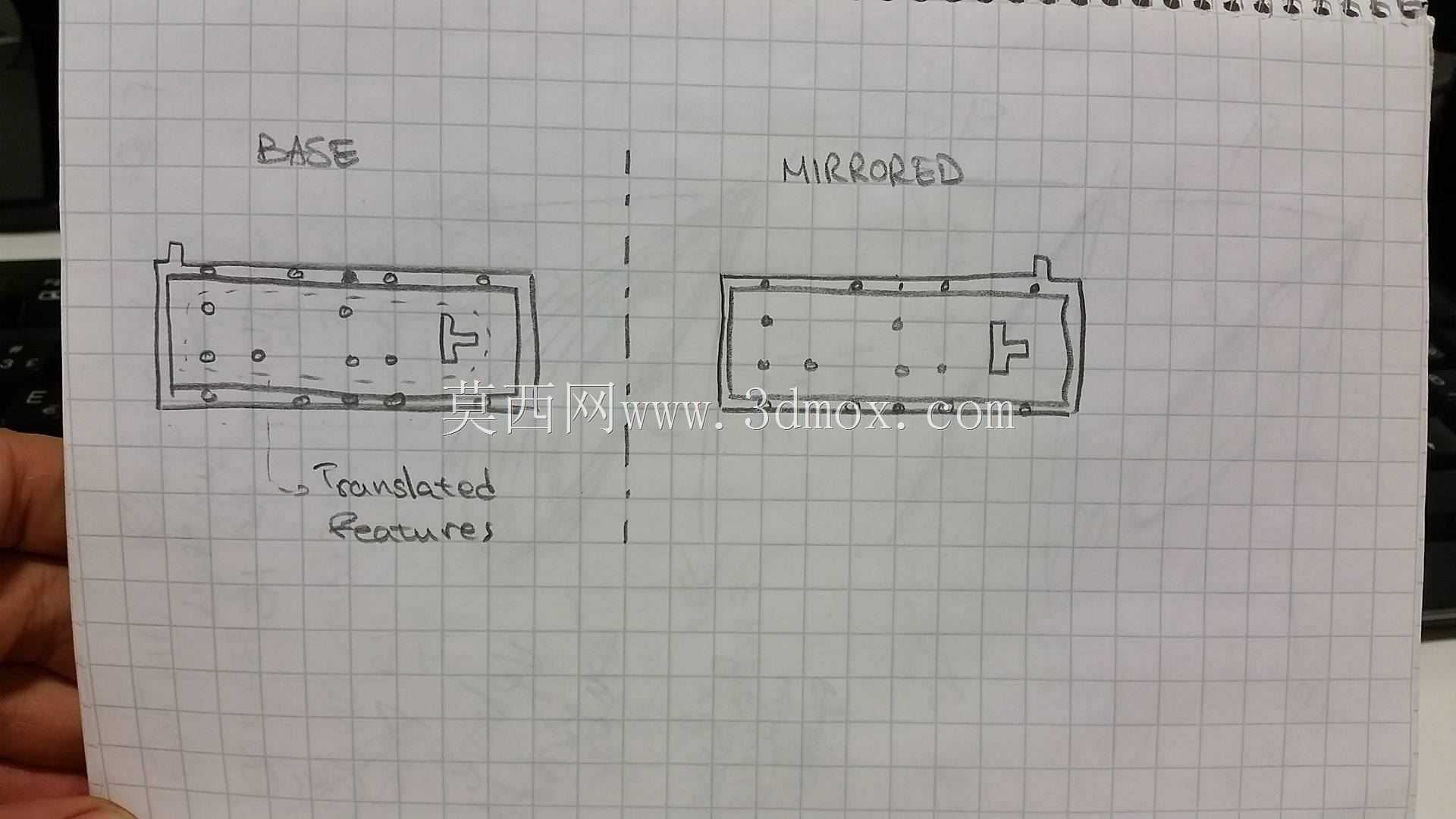

　　设计过程中需要注意，镜像操作前要先梳理清楚需要平移的特征，避免将基准面、参考轴这类参考几何做错误镜像，同时要区分开需要对称的结构特征和有方向要求的功能特征，比如带单向止口的配合面、有安装方向要求的卡槽，这类特征不能直接镜像，需要在镜像完成后单独做特征调整，避免出现装配干涉。另外，多体建模下的镜像零件可以直接在同一个文件内做干涉检查，不需要切换到装配环境，就能直观看到两个零件和周边配合部件的间隙情况，提前发现设计阶段的干涉问题，减少后续改模的次数。对于需要做参数化迭代的设备来说，这种建模方式的优势更明显，当需要调整安装孔的间距、零件的整体壁厚时，只需要修改基础本体的对应参数，镜像后的实体会自动同步更新，不需要逐个零件调整参数，

　　能大幅提升设计迭代的效率。在实际的生产装配环节，这类通过多体镜像生成的零件，因为共享同一原点基准，装配时只需要将主零件的原点约束到装配体的原点位置，镜像零件的位置会自动匹配，不需要额外添加配合关系，能减少装配体的配合约束数量，降低大型装配体的文件负荷，提升软件的运行流畅度。需要注意的是，设计时要预留好零件的加工退刀槽、倒角等工艺特征，这些工艺特征在镜像时要同步做对称处理，避免出现一侧有倒角另一侧没有的情况，影响零件的加工工艺性和装配便利性。
