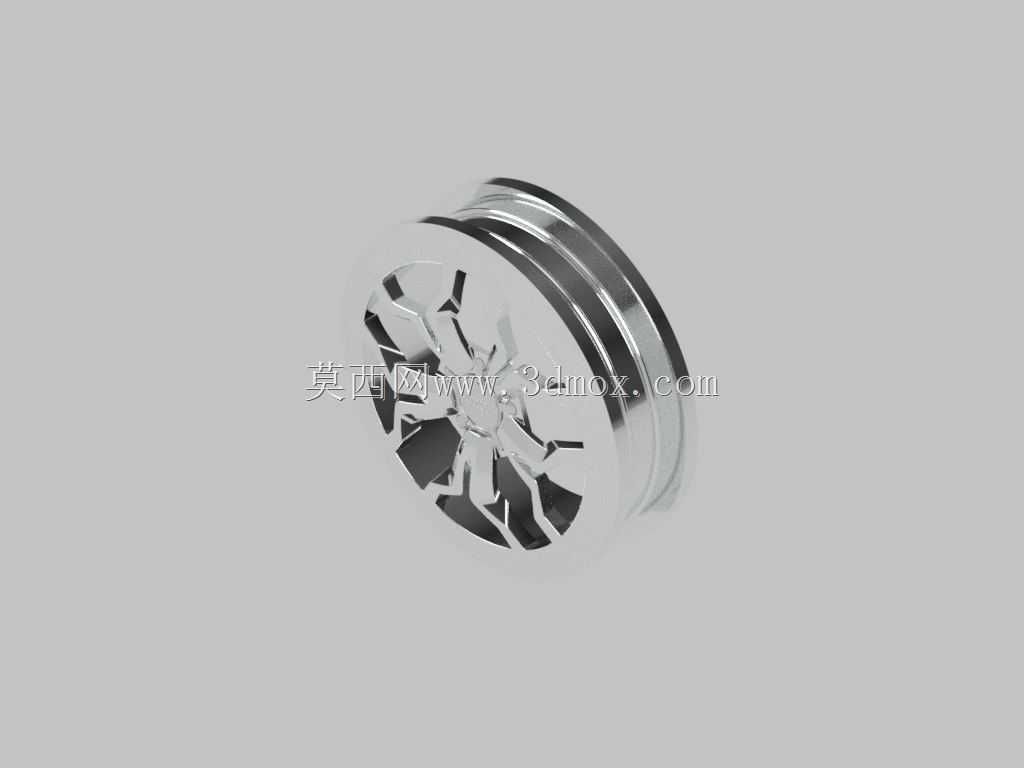

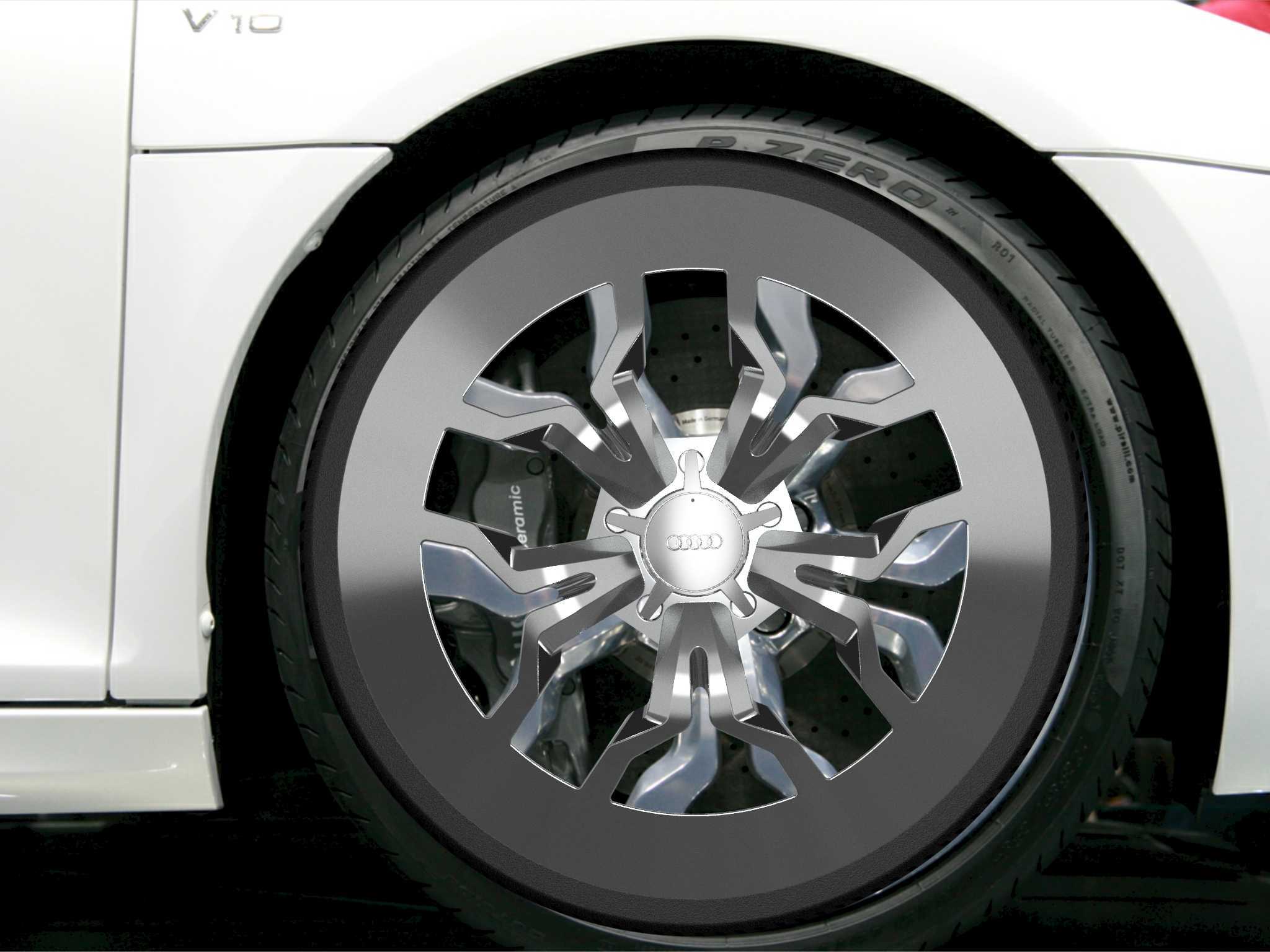

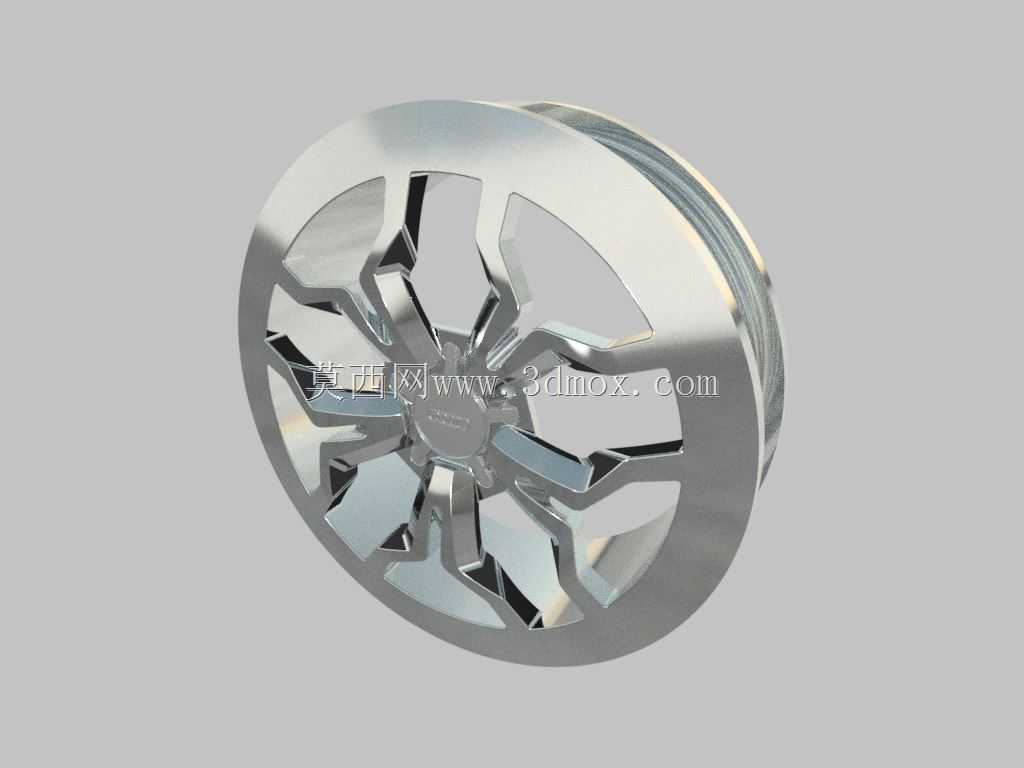

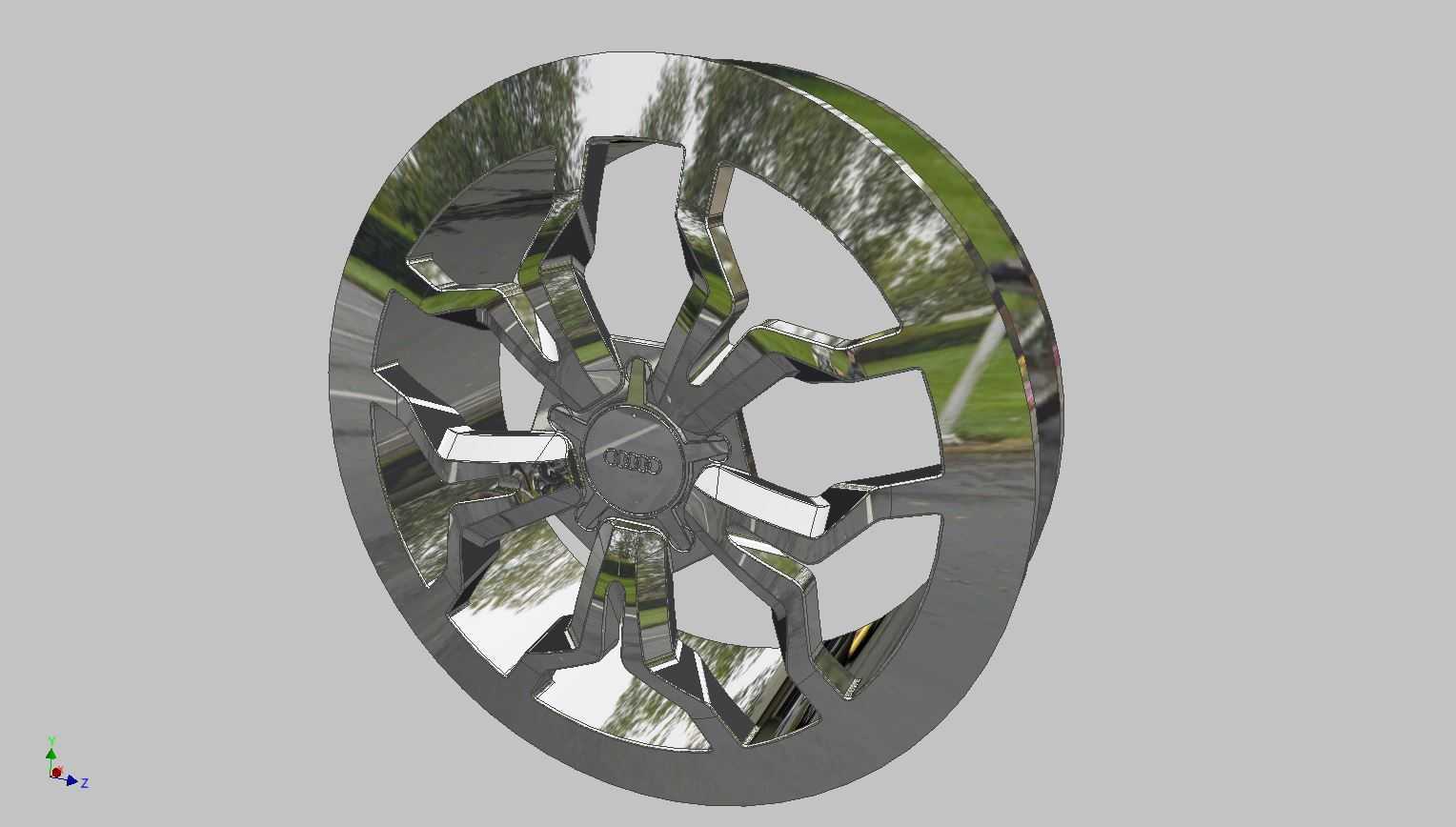

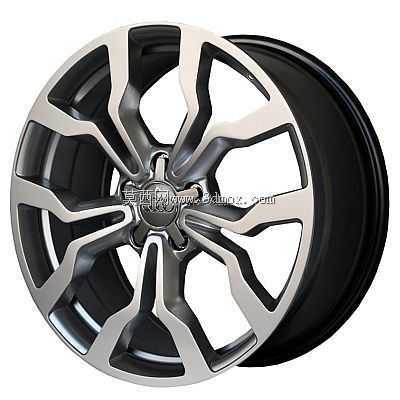

奥迪R8运动款多辐镜面轮毂结构设计

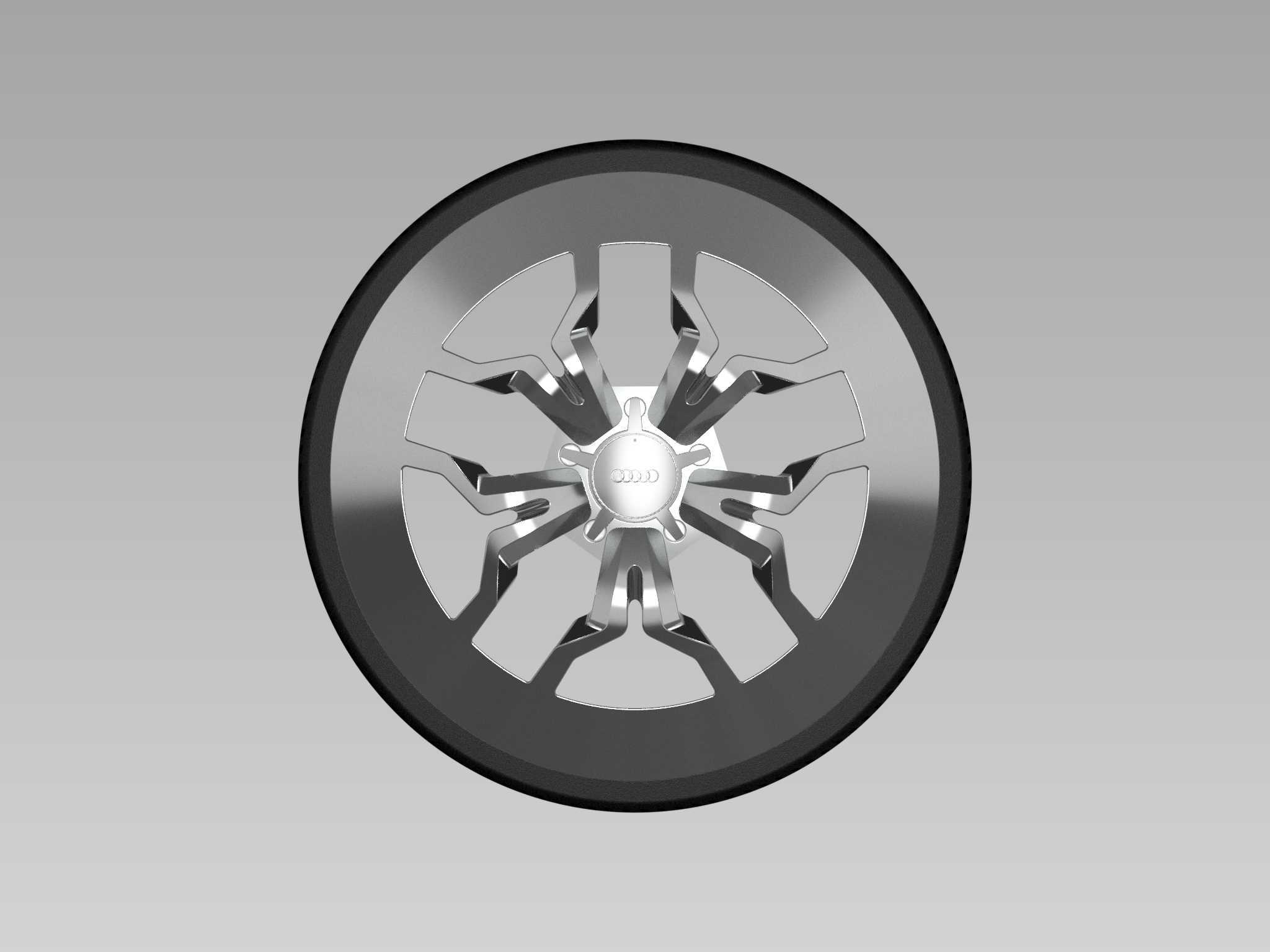

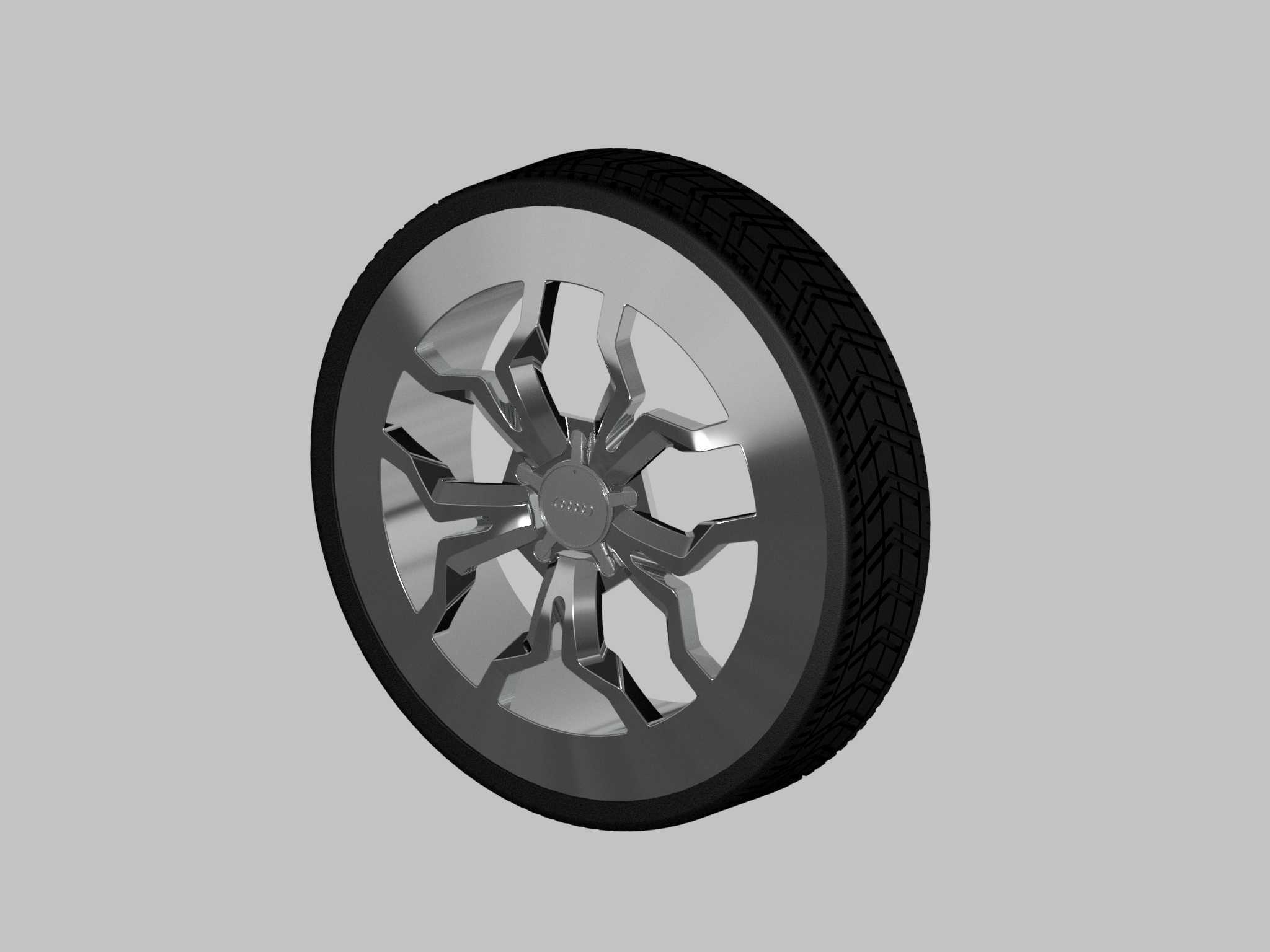

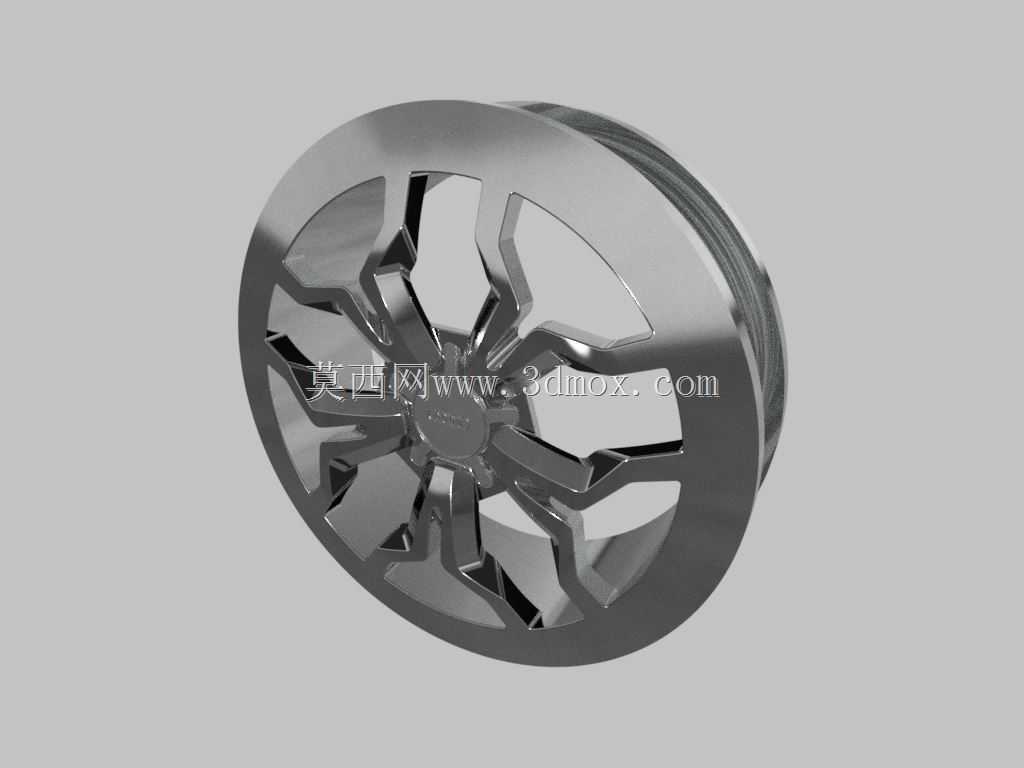

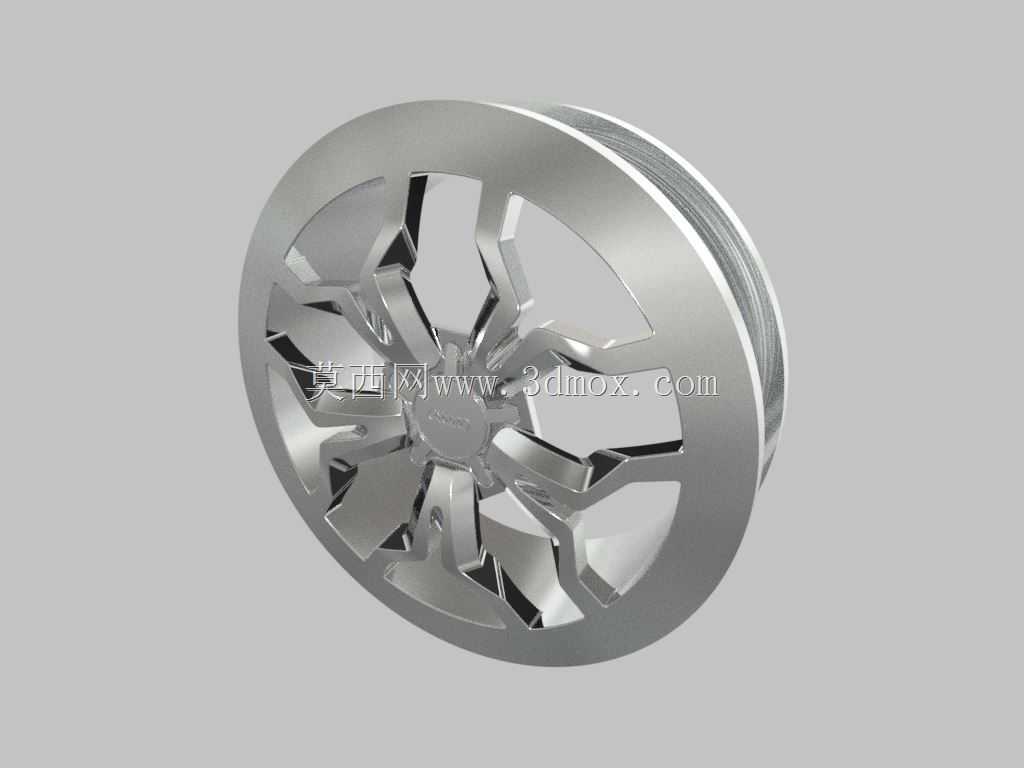

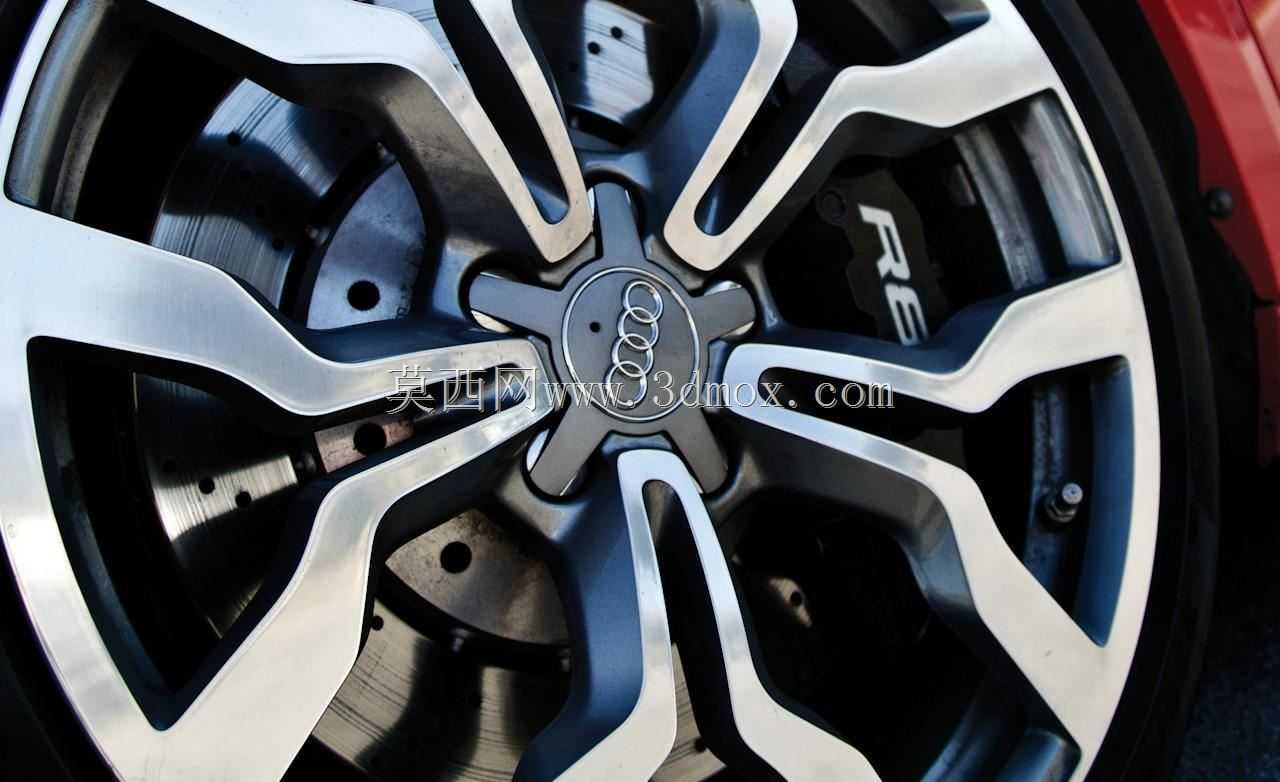

这款轮毂面向高性能运动跑车的行走系统适配需求，主要承担车辆行驶过程中承载车身载荷、传递轮端扭矩、固定轮胎轮廓的核心作用，在日常道路行驶、赛道激烈驾驶等不同工况下，都需要保证足够的结构强度与形位精度，避免高速转动下出现动平衡失准、结构应力集中开裂等问题。设计过程中首先需要匹配对应车型的轮端安装参数，包括PCD节圆直径、中心孔定位尺寸、轮毂螺栓孔的位置度公差，同时要预留刹车卡钳的避让空间，避免大尺寸多活塞刹车套件安装后与轮辐内侧发生运动干涉，轮辋的宽度、ET偏距值也需要和车辆轮眉宽度、悬挂行程匹配，保证转向、颠簸压缩过程中轮胎不会蹭到翼子板内衬或者悬挂结构件。轮辐采用多辐分叉式的布局，在保证辐条自身抗弯、抗扭截面模量的前提下，尽可能削减非承重区域的材料厚度，实现轮下质量的降低，对于提升车辆加速响应、悬挂减震器的工作效率有明显帮助，镜面镀铬的外观处理也匹配高性能跑车的外观视觉需求，辐条的曲面过渡经过多次曲率调整，在行驶转动过程中可以形成连贯的视觉效果，同时曲面的顺滑度也能降低轮端转动时的乱流，减少空气阻力对轮端的影响。轮辋部分采用标准的深槽轮辋结构，胎圈座的角度、凸缘的尺寸都符合乘用车轮辋的通用规范，能够保证轮胎安装后的气密性与固定可靠性，轮辐与轮辋的连接位置做了大圆角过渡处理，分散该区域的应力集中点，避免长期交变载荷下出现焊缝或者铸造本体的疲劳裂纹。中心盖的定位结构做了卡扣式的快拆设计，方便后期维护或者更换标识件，气门嘴的预留位置设置在两根辐条之间的空隙区域，既不破坏轮辐的整体视觉完整性，也方便后期充气、胎压监测模块的安装操作。整个模型的曲面构建保证了G2连续，不管是用于结构受力仿真分析，还是后续的加工工艺编制、外观渲染展示，都能提供足够精准的几何基准，在实际生产前可以通过该模型完成铸造模具的分型面设计、机加工工序的夹具定位规划，也能提前模拟不同装车角度下的视觉效果，确认与整车外观风格的匹配度。
