伞齿轮支撑座参数化结构设计方案

　　伞齿轮支架作为相交轴齿轮传动系统的核心承载构件，在各类需要改变动力传递方向的机械装备中应用广泛，小到台式钻床的进给传动箱、小型自动化生产线的转角输送模组，大到农业机械的分动箱、轻工设备的传动换向单元，都能见到这类支座的身影。它的核心作用是为配对啮合的伞齿轮提供稳定的安装基准，承受齿轮啮合过程中产生的径向力、轴向力与倾覆力矩，保证两伞齿轮的节锥顶点始终重合，避免因支撑刚度不足导致的啮合偏载、齿面异常磨损、传动噪音过大等问题。

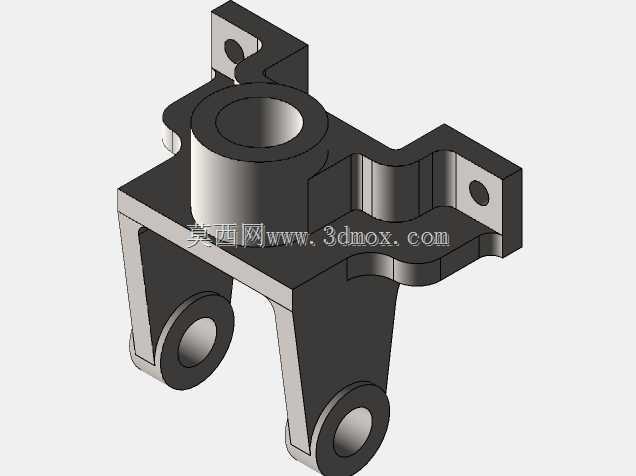

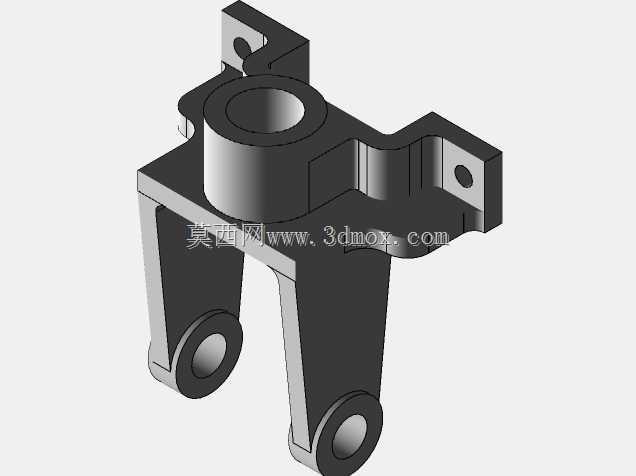

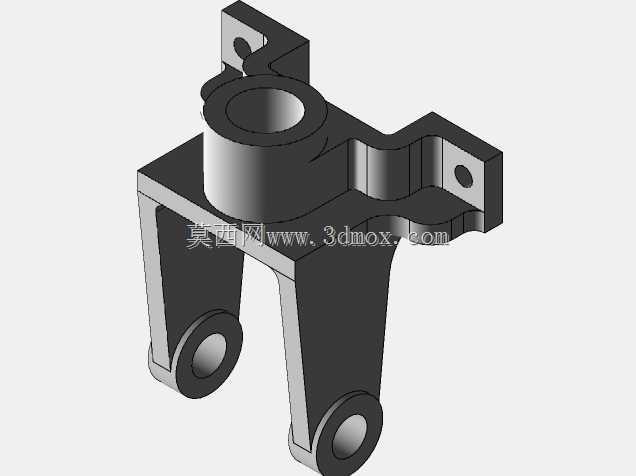

　　从结构功能分区来看，这个伞齿轮支架的设计完全围绕传动副的安装与受力需求展开：上部的带孔凸台是主动伞齿轮的安装位，内孔预留了轴承安装的配合面，凸台周边的两个Φ10安装孔用于固定轴承端盖，保证轴承外圈的轴向定位，凸台外侧的R12圆角过渡是为了降低铸造或加工过程中的应力集中，避免长期受交变载荷作用出现根部开裂。中部的连接立板是主要的承力结构，将上部齿轮安装位的载荷传递到底部支撑结构，立板上的多处R3、R6圆角并非随意设置，而是结合了铸造工艺的拔模需求与受力路径的优化，让载荷传递更平顺，减少应力突变点。下部的两个带Φ20内孔的支脚是从动伞齿轮轴的安装支撑位，支脚外侧的R12、R25圆弧过渡同样兼顾了工艺性与结构强度，支脚底部的安装面经过铣平处理，可通过螺栓固定在设备的安装基板上，保证整个支架的安装稳定性。

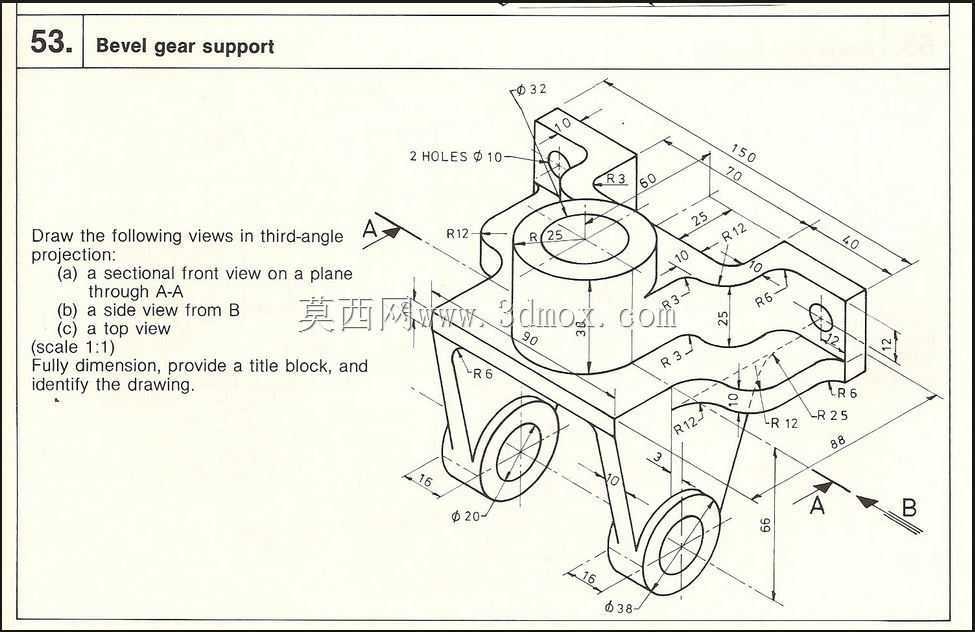

　　在设计思路上，这个支架采用了参数化的建模逻辑，所有结构尺寸都与伞齿轮副的安装参数建立关联：比如两安装孔的中心距150mm是根据配对伞齿轮的安装距确定的，上部凸台的Φ32外圆尺寸与所选轴承的外圈尺寸匹配，支脚的高度尺寸68mm是根据从动齿轮的啮合间隙调整空间预留的，甚至各处圆角的大小、安装孔的位置都可以根据伞齿轮的模数、传动比变化进行快速调整，不需要重新绘制整个模型，大幅提升了同系列传动支座的设计效率。建模过程中优先确定了两齿轮轴的空间交点作为设计基准，所有结构特征都以这个基准为原点进行定位，避免了基准不重合导致的尺寸误差，同时在工作平面的选择上，结合第三角投影的视图表达逻辑，分别以A-A剖切面、B向观察面作为草绘平面，保证了模型尺寸与工程图的一一对应，后续出工程图时可以直接投影生成所需的剖视图、侧视图与俯视图，不需要额外调整视图方向。

　　从安装边界来看，这个支架的整体外轮廓尺寸控制在紧凑范围内，总长度方向最大尺寸150mm，总高度方向尺寸从底部安装面到上部凸台顶面为88mm，宽度方向最大尺寸70mm，安装时需要预留的空间除了支架本身的轮廓外，还要考虑上部主动轴的伸出长度、下部从动轴两端的连接件安装空间，以及端盖固定螺栓的操作空间，底部安装面的两个支脚间距为88mm，可适配常见的型材安装基板或设备箱体的安装孔位。结构设计上特意在非承力区域做了减材处理，比如立板中部的空缺区域，在不影响整体刚度的前提下降低了支架的自重，同时也为齿轮啮合区域预留了润滑脂的存储空间，方便日常维护时加注润滑脂，减少传动副的磨损。

　　在实际选型应用时，需要注意这个支架适配的伞齿轮模数范围，从支脚的壁厚、凸台的尺寸来看，它更适合传递中小扭矩的传动场景，比如小型输送线的转角传动、台式设备的进给传动等，如果用于大扭矩传动场景，需要对应调整支脚的壁厚、安装孔的直径以及加强筋的结构，提升整体的承载能力。另外支架上的所有安装孔位都预留了足够的装配调整余量，安装时可以通过微调螺栓位置来调整两伞齿轮的啮合间隙，保证传动的平稳性。
