重型带支架定向脚轮结构设计

项目分类:脚轮 发布时间:2021-12-04 ID:438152
  • 重型带支架定向脚轮结构设计
  • 重型带支架定向脚轮结构设计
  • 重型带支架定向脚轮结构设计
  • 重型带支架定向脚轮结构设计
  • 重型带支架定向脚轮结构设计
  • 重型带支架定向脚轮结构设计
  • 重型带支架定向脚轮结构设计
  • 重型带支架定向脚轮结构设计
  • 重型带支架定向脚轮结构设计
  • 重型带支架定向脚轮结构设计

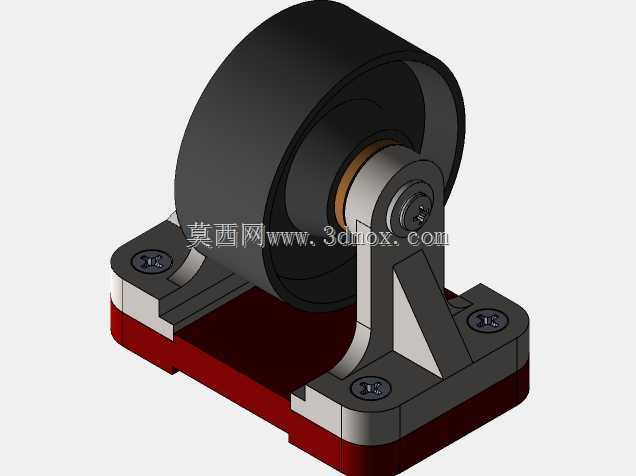

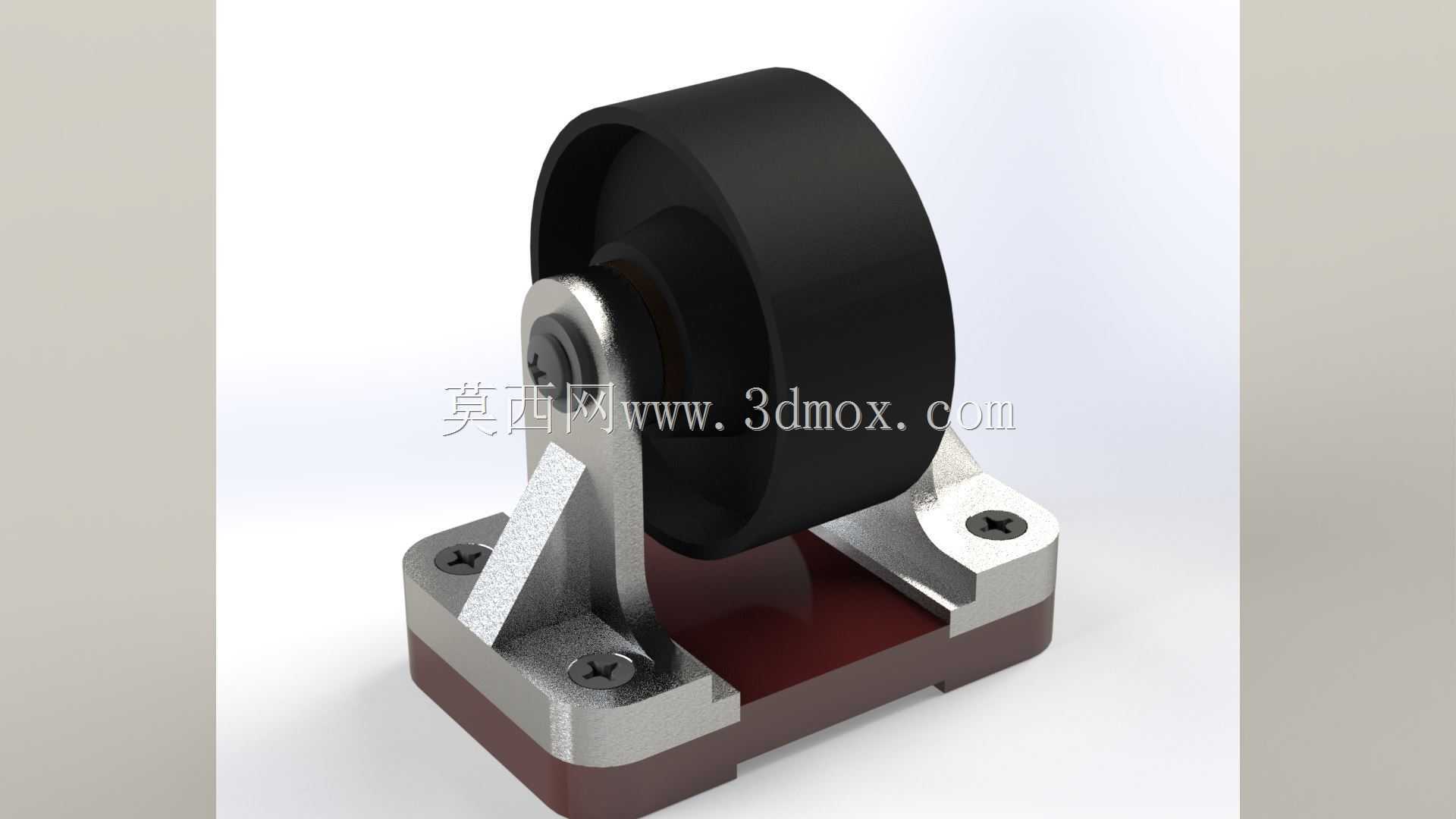

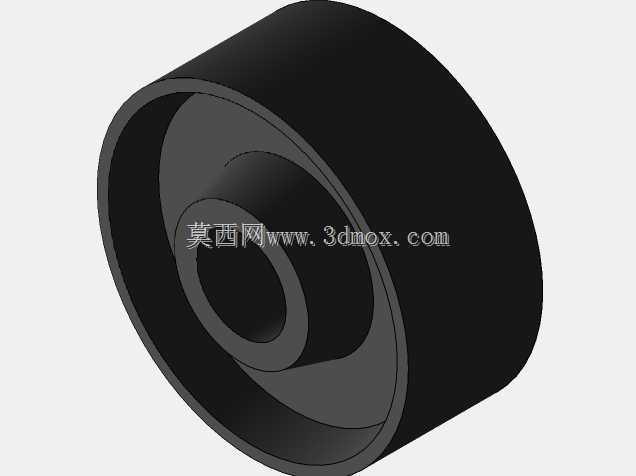

  这款定向脚轮的结构设计,首先要匹配工业场景里重载低速移动的核心需求,常见于车间重型物料周转架、固定式工位转运台车、中小型生产设备的底部支撑移位场景,区别于万向脚轮的转向功能,这款定向轮的核心作用是保障设备沿直线行进的稳定性,避免移动过程中出现不必要的方向偏移,适配对行进轨迹有固定要求的工位布局。从结构组成来看,整体分为滚轮本体、轮架支撑结构、安装底座三个核心部分,滚轮采用高耐磨硬质橡塑材质,轮面做了微弧处理,既可以降低与地面接触时的滚动阻力,也能在经过车间地面微小焊缝、环氧地坪接缝时减少颠簸冲击,避免轮体局部应力集中导致的过早磨损。轮架部分采用双侧支撑的立式支架结构,轮轴贯穿滚轮中心与两侧支架的轴孔配合,轴孔位置做了加厚凸台设计,

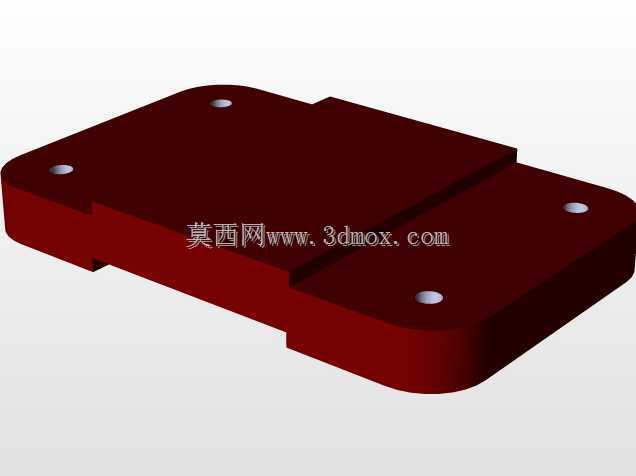

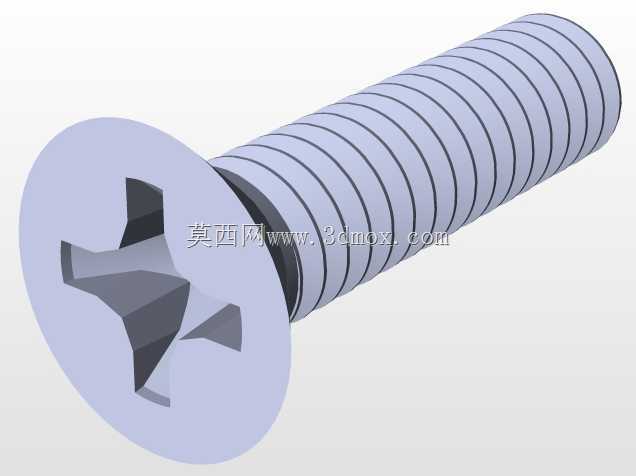

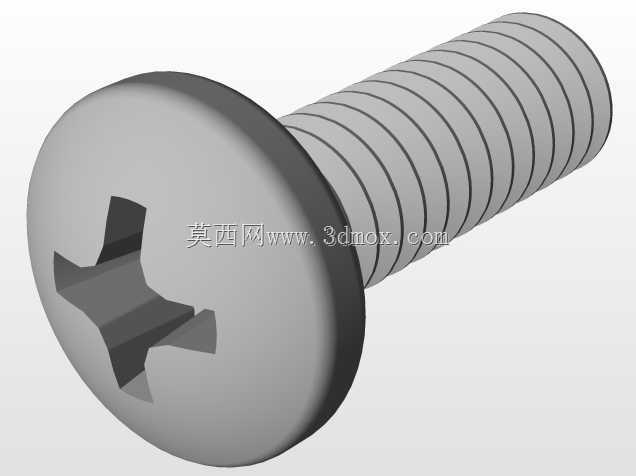

  提升轴孔处的抗剪切能力,避免重载情况下支架轴孔出现变形开裂;支架与底部安装座之间设置了三角加强筋结构,筋板从支架侧面斜向延伸至安装座平面,将滚轮承受的垂直载荷均匀分散到整个安装底座上,避免应力集中在支架与底座的焊接连接处。安装底座采用矩形板式结构,四个角位置设置了沉头安装孔,适配十字槽沉头螺丝的安装固定,沉孔设计可以让螺丝安装后头部不突出底座平面,保障底座与设备安装面完全贴合,不会出现安装间隙导致的轮体晃动。设计过程中首先要确定安装边界尺寸,底座的安装孔距需要匹配常见工业型材、设备底架的通用安装孔位,避免出现安装时孔位不对需要二次打孔的问题;轮体的直径选择兼顾了移动灵活性与安装高度限制,轮径过小会导致滚动阻力增大,

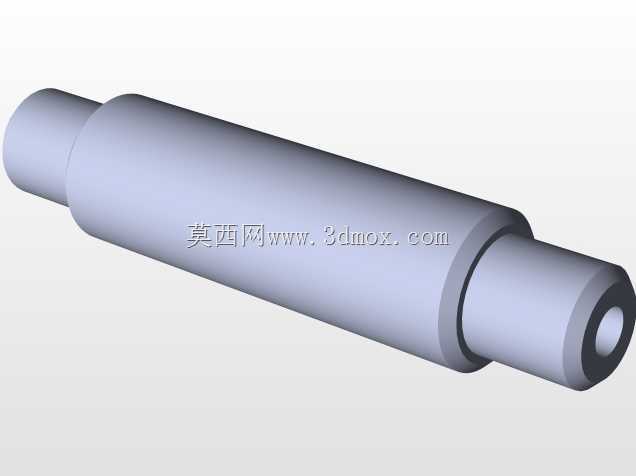

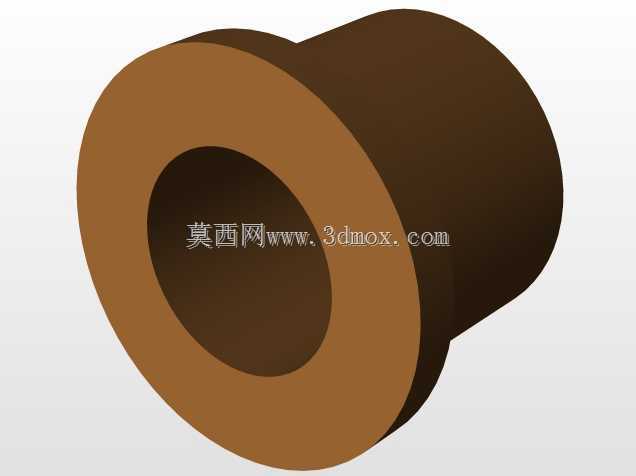

  遇到地面微小凸起时容易卡滞,轮径过大则会抬升设备整体重心,降低设备放置的稳定性。轮架的内侧与滚轮侧面预留了合理的间隙,既避免滚轮转动时与支架发生摩擦卡顿,也不会因为间隙过大导致滚轮在轮轴上出现轴向窜动,运行过程中产生异响。轮轴与支架的配合采用过渡配合,装配后轴体与支架相对固定,滚轮与轴之间设置转动配合面,减少转动过程中的磨损,长期使用后仅需更换滚轮本体即可,无需更换整个轮组,降低后期维护成本。这款脚轮的承重设计针对中等载荷工况,轮面宽度做了加宽处理,增大与地面的接触面积,降低单位面积的地面压强,既可以保护环氧地坪不被压损,也能提升轮体本身的承重能力,在额定载荷下长期运行不会出现轮体压溃、变形的问题。

  定向结构的设计没有设置转向回转机构,相比同规格万向轮结构更简单,整体刚性更强,不会出现转向机构磨损后导致的轮体晃动问题,适合不需要频繁转向、仅做直线移位的设备使用,比如生产线旁的固定工位料架、重型工具柜、固定式焊接工作台的底部移位支撑,平时设备放置时依靠脚轮平稳支撑,需要调整工位位置时可以沿直线推移,推移过程中方向稳定,不会出现偏摆。在建模过程中,各个部件的配合公差做了合理预留,沉头孔的深度与螺丝头部的尺寸匹配,安装后螺丝头部完全沉入沉孔,不会突出底座表面影响安装贴合度;加强筋的厚度与支架主体厚度保持合理比例,避免焊接位置出现应力集中,同时也不会因为筋板过厚导致整体重量不必要的增加。滚轮的中心孔与轮轴的配合间隙控制在合理范围,既保障滚轮转动顺畅,也不会因为间隙过大出现径向跳动,推移过程中运行平稳无明显颠簸。轮体的材质选择兼顾了耐磨性能与静音效果,在硬质地面滚动时不会产生过大的噪音,适配车间生产环境的噪音控制要求,不会因为轮体滚动产生额外的噪音污染。整体结构没有多余的复杂零件,加工工艺性好,支架与底座采用钣金冲压成型后焊接加固,生产效率高,成本可控,适合批量生产应用。
