汽车装配线专用杠杆式夹持定位工装结构

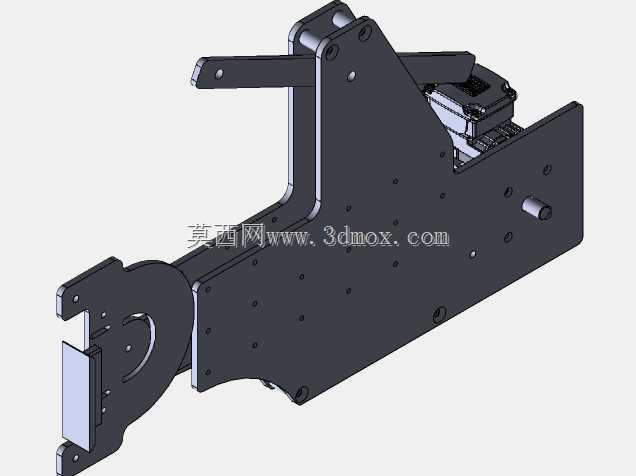

　　这套夹持定位机构主要面向汽车白车身焊装、内饰件总装工序的工位定位需求，在混线生产的汽车装配工位上，这类带杠杆放大作用力的夹持结构，能够快速完成同平台不同配置车型的侧围钣金、内饰安装支架的快速压紧定位，替代传统的螺栓压紧式工装，将单工位的工件装夹时间压缩六成以上，适配生产节拍在30JPH以上的乘用车总装、焊装线体。从实际使用场景来看，这类机构通常安装在工位的滑台或者固定工装基座上，安装基准面为底部的矩形平板结构，平板上预留的多组阵列安装孔，能够兼容不同孔位的工装基座安装需求，不需要额外加工转接板，现场调试时只需要匹配对应孔位的内六角螺栓即可完成固定，安装边界上，整体机构的横向伸出长度控制在280mm以内，纵向高度不超过220mm，不会和工位上的焊枪、拧紧轴等作业工具产生运动干涉，在侧围工位使用时，机构的压紧臂运动轨迹完全覆盖钣金件的定位压紧点，不会出现压空或者压伤钣金漆面的问题。

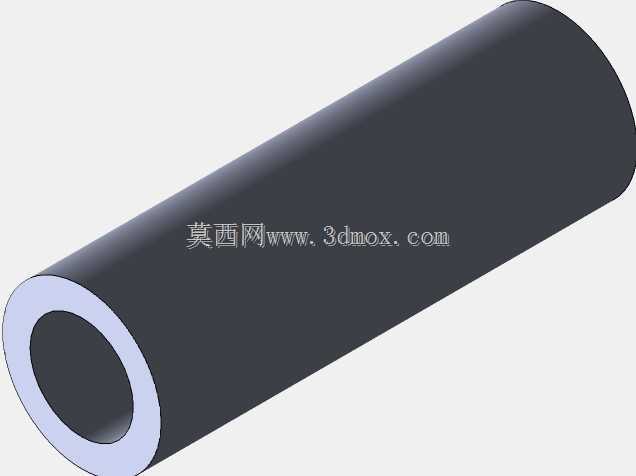

　　从功能特性来看，这套机构采用了二级杠杆的力放大结构，操作人员只需要扳动上部的操作手柄，就可以通过中间的铰接连杆带动前端的压头完成压紧动作，整个压紧行程中，杠杆的力放大比在1:8左右，不需要额外施加很大的操作力就能够提供足够的压紧力，保证工件在焊接、拧紧作业过程中不会出现位移，同时机构的铰接位置都预留了自润滑衬套的安装位，长期往复使用不会出现铰接点磨损松旷的问题，压头位置采用了快换式设计，可以根据不同被夹持工件的型面更换对应仿形压头，不需要更换整个工装主体，大幅降低多车型共线生产的工装改造成本。

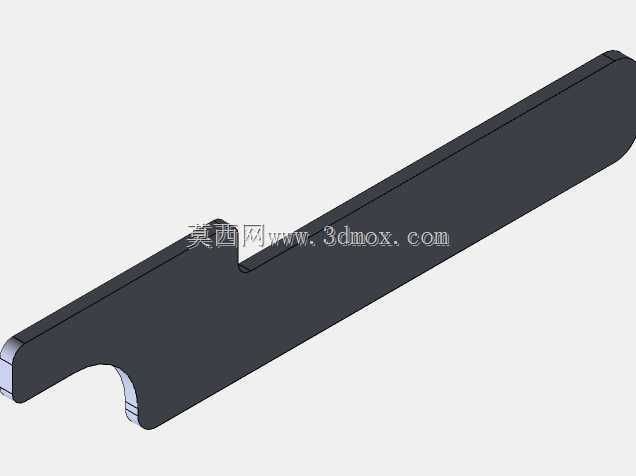

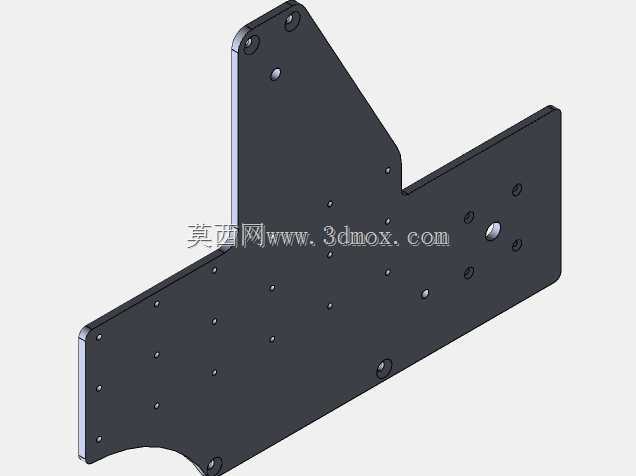

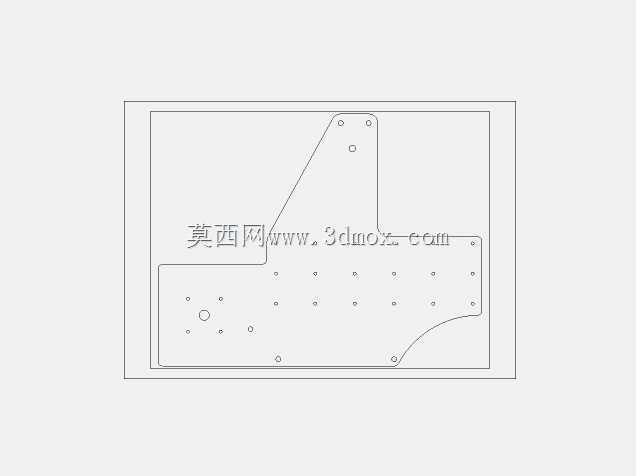

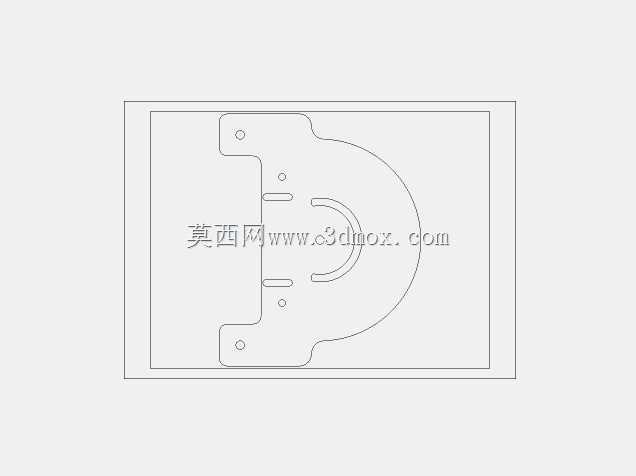

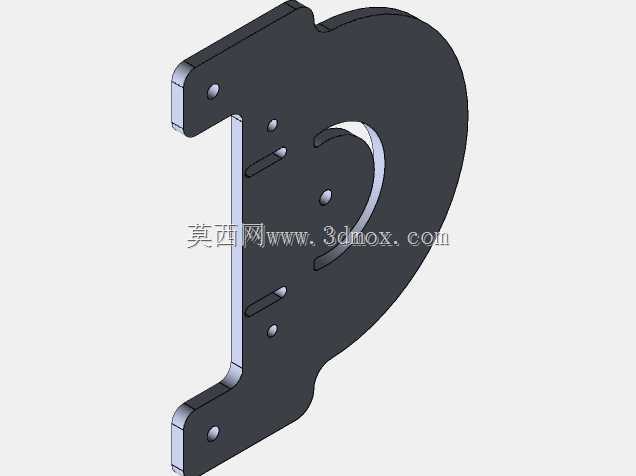

　　设计思路上，整个机构的受力路径做了专门的优化，所有的受力铰接点都布置在主体立板的中轴线上，压紧作业时的反作用力会直接通过立板传递到底部的安装平板上，不会对铰接销轴产生额外的侧向弯矩，延长销轴和衬套的使用寿命，主体立板采用了等强度的轮廓设计，在受力较大的铰接点位置做了局部加厚，非受力区域做了减重挖槽处理，在保证整体结构刚性满足1200N压紧力需求的前提下，整体重量控制在2.7kg以内，方便操作人员在工位换型时快速拆装调整。机构的操作手柄做了折弯避空设计，扳动到压紧锁止位置时，手柄不会超出机构的整体轮廓边界，避免工位上走动的操作人员被磕碰，同时锁止位置采用了过中心自锁结构，即使在作业过程中出现振动，机构也不会自行松脱，不需要额外加装锁止销或者气路锁止结构，纯机械结构的可靠性远高于气动夹紧元件，在没有气源的返修工位也可以正常使用。

　　从安装适配的角度来说，底部安装平板的厚度为12mm，平面度公差控制在0.05mm以内，能够和工装基座的安装面完全贴合，避免安装后出现机构倾斜的问题，阵列安装孔的孔位公差按照±0.02mm加工，和标准工装铝型材、焊接基座的孔位完全兼容，现场安装时不需要做二次修配。前端的夹持开口尺寸可以通过调整连杆的铰接位置做小范围调整，适配厚度在0.8mm到3mm之间的钣金件、塑料内饰支架的夹持需求，压头的工作端面粘贴有聚氨酯防滑垫，既可以增加夹持摩擦力，也能够避免硬质金属压头刮伤工件表面的涂层或者漆面，满足汽车生产过程中对工件外观质量的要求。在实际的工位布局中，这类夹持机构通常和定位销、顶升机构配合使用，工件通过定位销完成初定位后，扳动这套机构的操作手柄完成最终压紧，就可以开展后续的焊接、涂胶、拧紧等装配作业，整个操作过程不需要额外的辅助工具，新员工经过简单的操作培训就可以快速上手，不会出现操作失误导致的工件定位偏差问题。
