同轴式双级圆柱齿轮减速装置结构

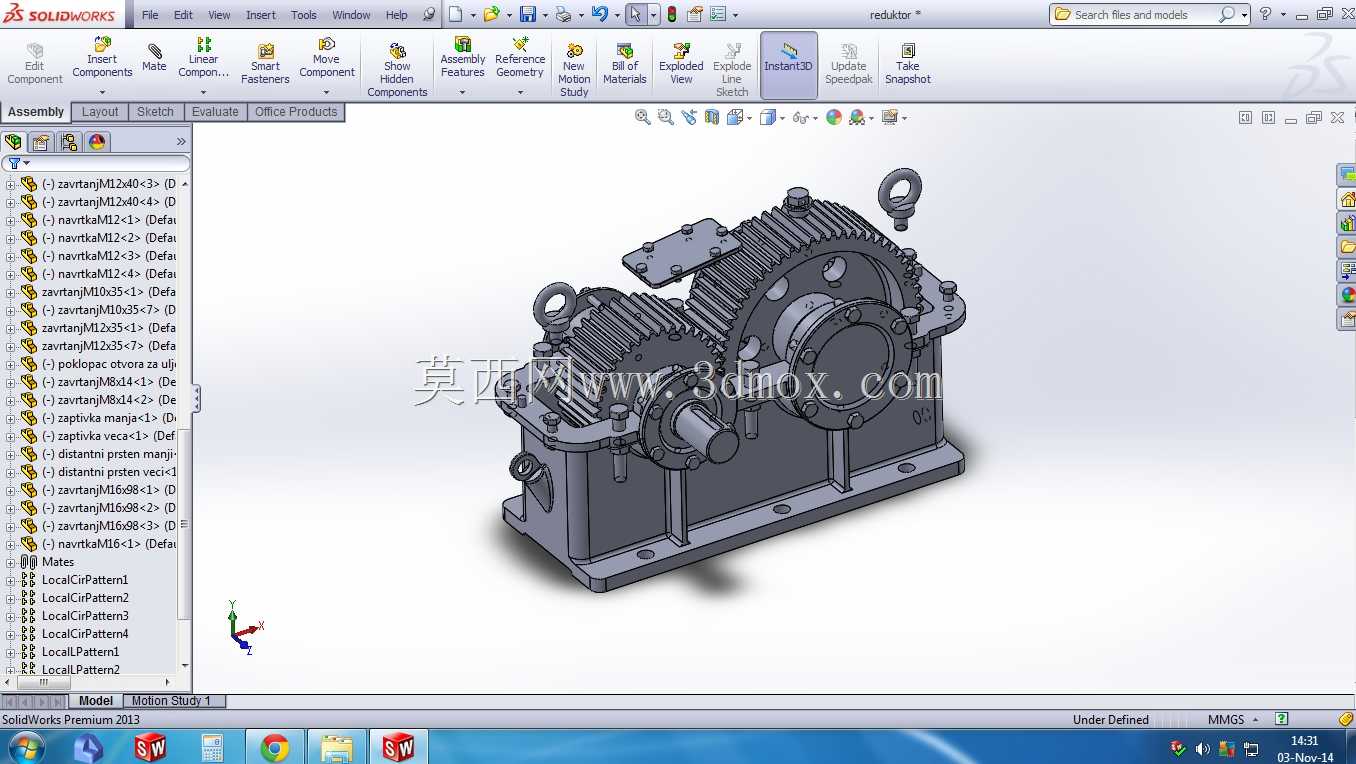

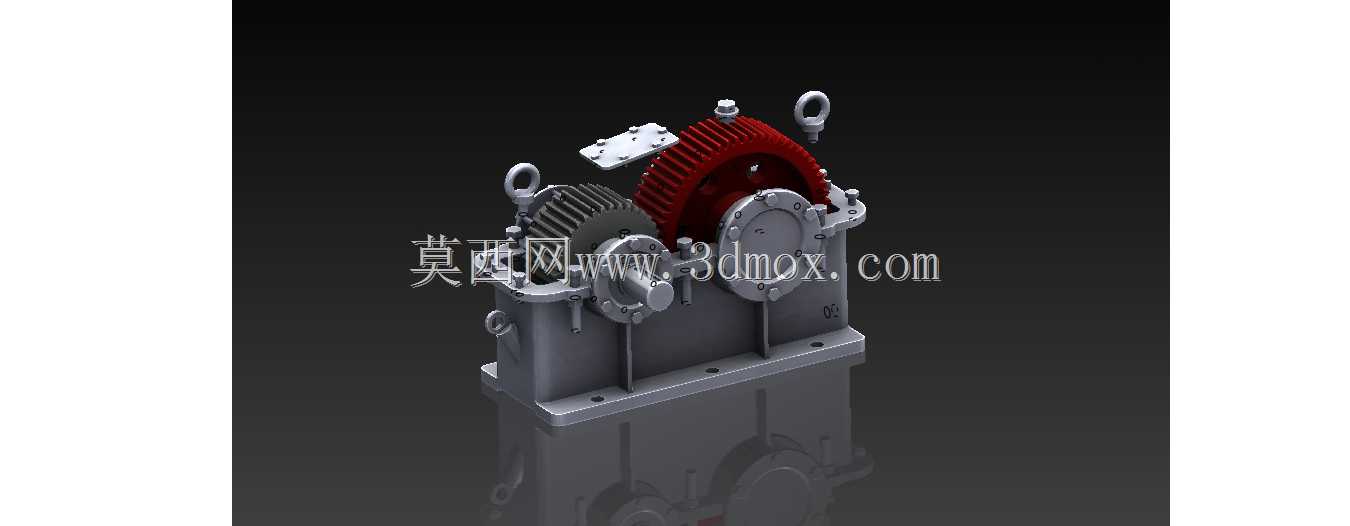

　　这款双级圆柱齿轮减速装置，主要应用在需要匹配原动机与工作机转速差、传递额定转矩的工业传动场景中，常见于输送线驱动单元、中小型物料提升设备、轻工生产流水线的动力匹配环节，也可作为小型机床进给机构、搅拌类设备的动力减速单元，适配常规工况下的恒定负载传动需求，也能承受短时小幅过载冲击。从结构设计逻辑来看，整机采用剖分式铸铁箱体作为承载基体，上下箱体通过定位销与螺栓实现精准合箱，既保证了传动部件的安装同轴度，也方便后期检修时快速开盖检查齿轮啮合状态、更换润滑脂或密封件。输入轴与输出轴采用平行轴布置，高速级小齿轮与输入轴采用一体化轴齿轮设计，减少了装配环节的键连接误差，提升了高速运转下的传动稳定性；低速级大齿轮采用齿圈与轮毂分体式结构，

　　齿部选用调质后表面淬火处理，既保证了齿面接触强度应对长期啮合磨损，也让轮毂部分保留足够韧性承受转矩冲击。箱体顶部设置的吊环结构，是为了满足整机组装完成后的吊装转运需求，吊环的安装位置经过重心核算，吊装时能保持箱体水平，避免轴系受侧向力产生变形。箱体侧面的观察盖板，不用完全拆开上箱就能检查内部齿轮的啮合印痕、润滑脂存量，日常巡检时能快速判断设备运行状态，减少停机维护时长。轴伸端的密封采用接触式毡圈密封搭配回油槽结构，能有效阻挡箱体内润滑油泄漏，同时避免外界粉尘、切削碎屑进入箱体内磨损齿面，适配车间多尘的生产环境。安装底座上的长条形安装孔，预留了一定的安装调整余量，现场安装时可以小幅调整整机位置，保证输出轴与被驱动设备的输入轴同轴度，

　　避免因安装不对中产生的附加径向力，延长轴承与齿轮的使用寿命。从安装边界来看，整机的轴向尺寸与径向尺寸经过紧凑化设计，在保证两级齿轮传动比分配合理的前提下，尽可能压缩了箱体的整体体积，高速级传动比分配略大于低速级，让两级齿轮的浸油深度保持在合理区间，运转时齿轮带起的润滑油能均匀飞溅到各轴承位与啮合点，不用额外设置强制润滑管路，降低了整机的结构复杂度与后期维护成本。轴承选用深沟球轴承搭配圆锥滚子轴承的组合，靠近齿轮啮合侧的圆锥滚子轴承能承受齿轮传动产生的径向力与轴向力，轴伸端的深沟球轴承主要承担径向载荷，同时对轴系进行轴向定位，保证齿轮啮合时不会出现轴向窜动，维持稳定的齿侧间隙。箱体合箱面处加工有密封槽，

　　装配时填入密封胶能有效避免合箱面渗油，箱体底部设置的放油螺塞，位于油池最低位置，更换润滑油时能将箱体内的旧油与沉积的金属碎屑完全排出。整机的传动效率在额定负载下能保持在较高水平，运转时的齿轮啮合噪音经过齿形修形优化得到有效控制，不会对车间生产环境造成过大的噪音干扰。在进行三维结构设计时，所有轴系零件的配合公差都按照传动件的精度要求选取，齿轮与轴的配合采用过渡配合加平键传递转矩，轴承与轴、轴承与箱体座孔的配合分别选用基孔制与基轴制的对应公差带，保证装配时的过盈量在合理范围，既不会出现装配困难，也不会运转时出现配合件松动。
