电工测电笔结构展示三维设计作品

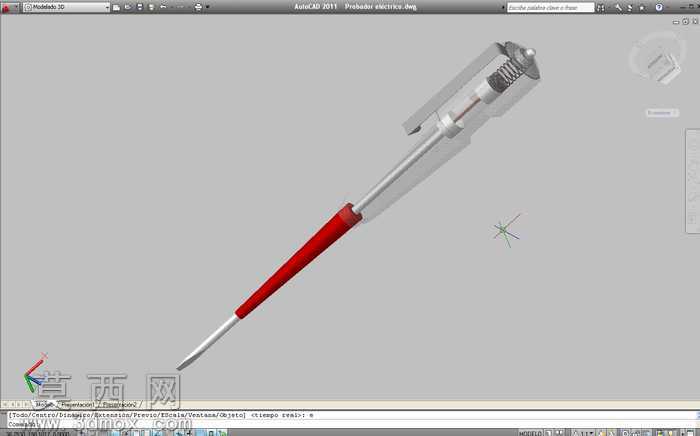

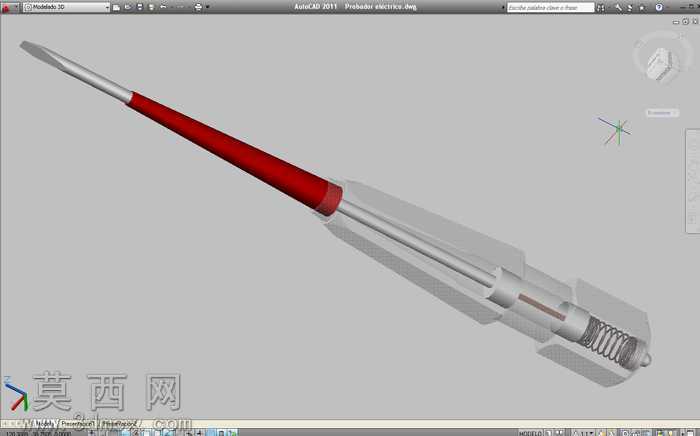

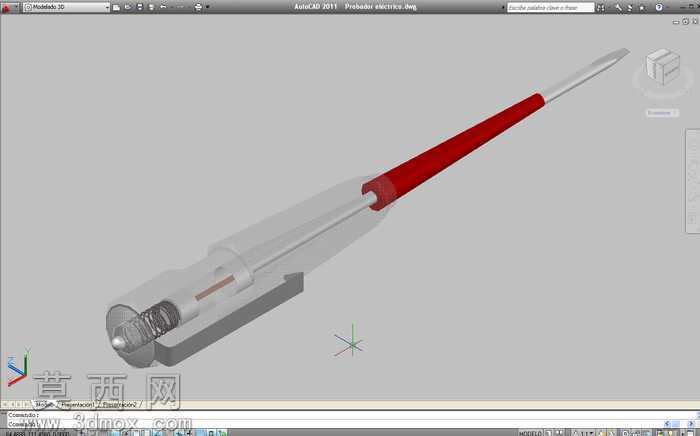

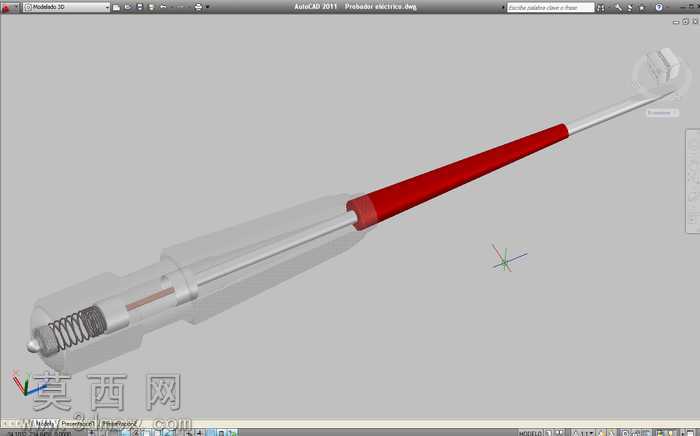

本作品为电工常用测电笔的三维结构展示模型，采用1:1真实自然比例进行建模还原，完整复刻了普通接触式测电笔的全部内部结构与外部形态。建模过程中首先对测电笔的整体外观轮廓进行精准绘制，按照实物尺寸比例确定笔身总长度、各段直径参数，先构建出外部绝缘笔杆的基础形态，笔杆采用符合电工工具安全标准的红色绝缘握持段与金属探头延伸段的分段设计，握持段做了贴合手部持握的微锥度处理，还原真实测电笔的持握手感。随后对内部核心功能结构进行逐一建模，包含前端金属接触探头、笔身中段的限流电阻、氖管发光组件、尾部金属接触端以及内置的复位弹簧结构，每一个零部件都按照真实装配关系进行位置排布，清晰展现测电笔的内部工作通路：当探头接触带电体、人体接触尾部金属端时，电流可通过探头、限流电阻、氖管、弹簧、尾部金属端与人体形成回路，使氖管发光实现验电功能。材质设置上，外部绝缘笔杆赋予哑光红色硬质塑料材质，调整表面粗糙度参数模拟真实电工工具外壳的耐磨哑光质感；金属探头、内部弹簧、尾部金属端赋予镀铬金属材质，添加细微的表面划痕与金属反光效果，还原五金工具的使用质感；限流电阻采用碳膜电阻的典型色环外观材质，氖管赋予半透明玻璃材质并添加内部惰性气体的微弱通透效果，让不同部件的材质区分清晰可辨。模型采用半透明剖切展示的呈现方式，将笔杆外壳设置为半透明状态，无需拆分模型即可直观看到内部所有零部件的装配位置与结构关系，方便使用者快速理解测电笔的构造原理。建模过程中严格遵循实物的装配逻辑，所有零部件之间无干涉错位，弹簧的螺距、圈数都按照真实测电笔的内部弹簧参数进行还原，探头的尖端角度、笔夹的卡扣结构也都做了细致还原，既可以作为电工工具原理教学的演示素材，也可作为五金工具类产品设计的参考模型，完整展现了手持电工检测工具的典型结构设计思路，兼顾了外观还原度与内部结构的展示性，让观看者能够清晰理解这类常用电工工具的组成与工作逻辑。
