小型竞技格斗机器人行走战斗单元结构

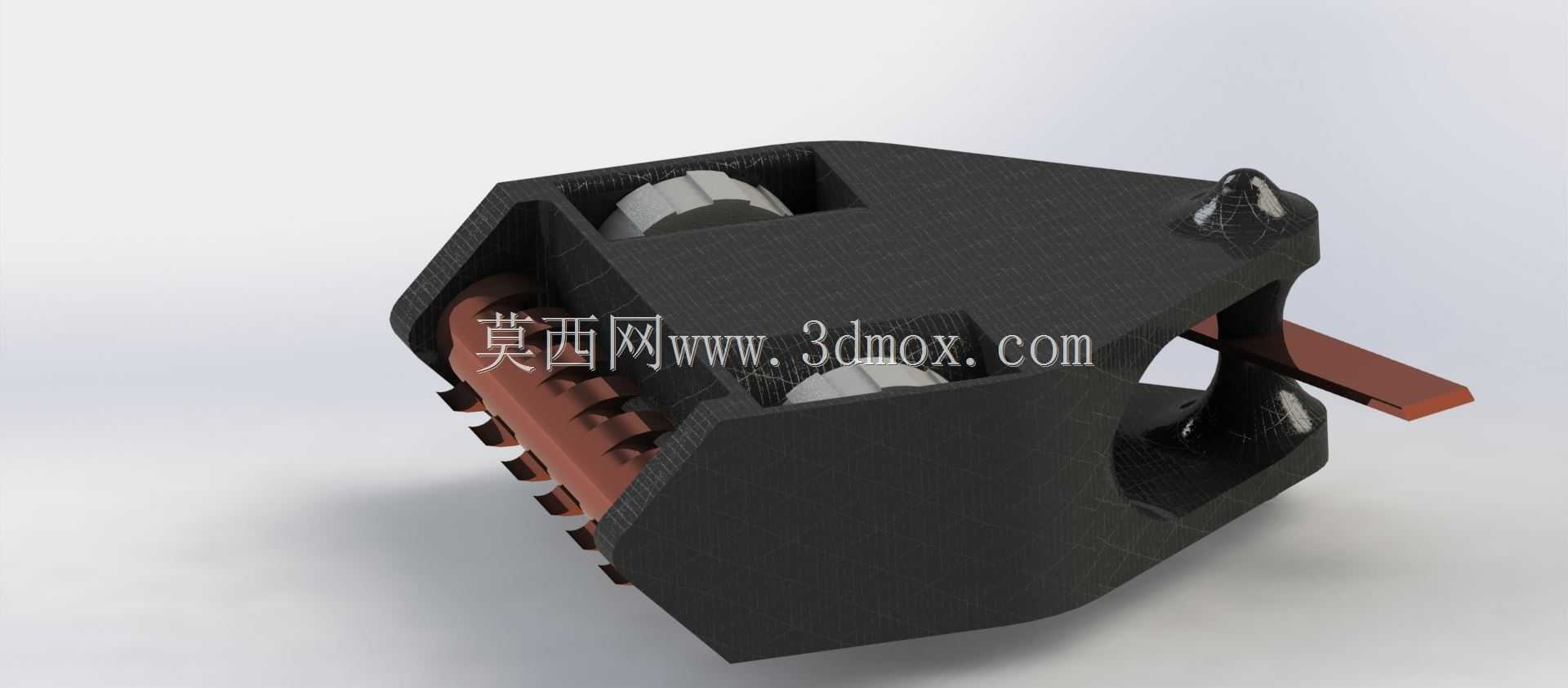

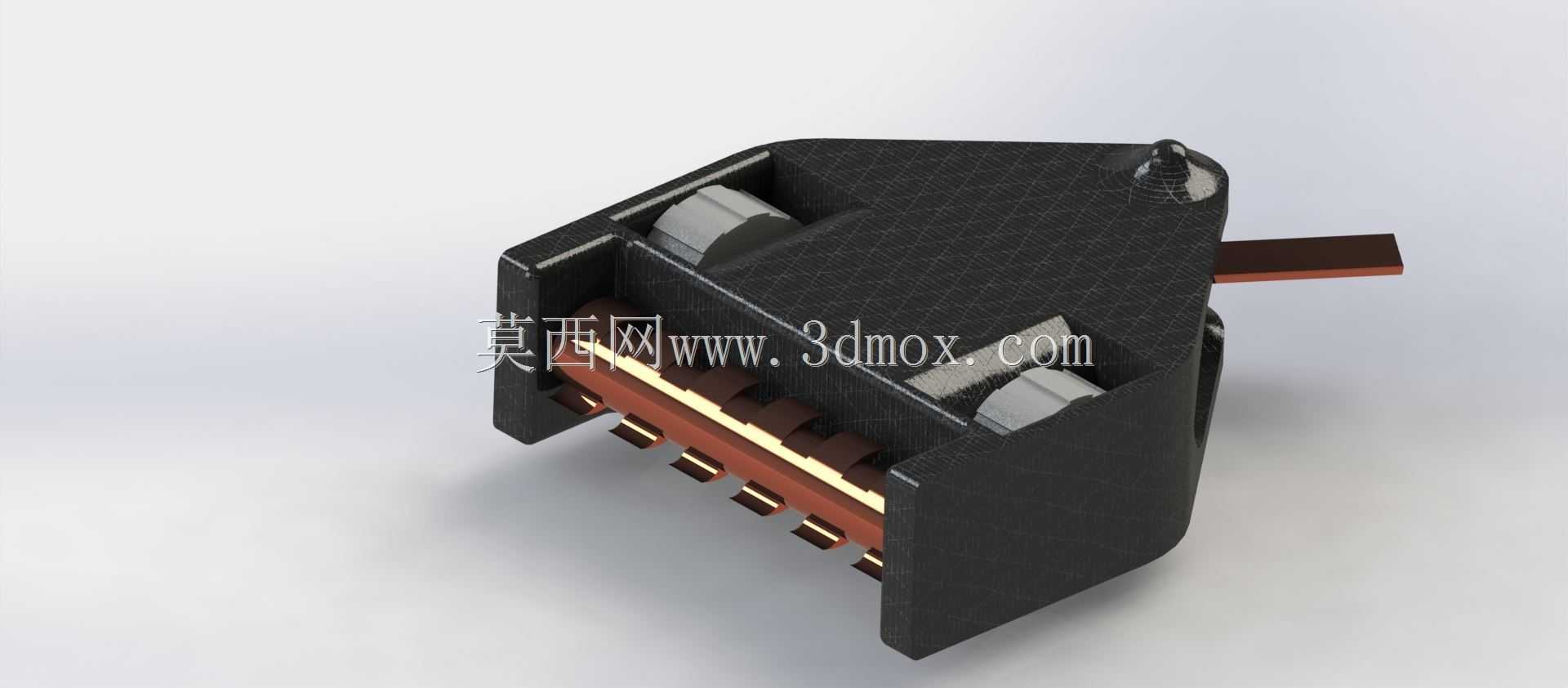

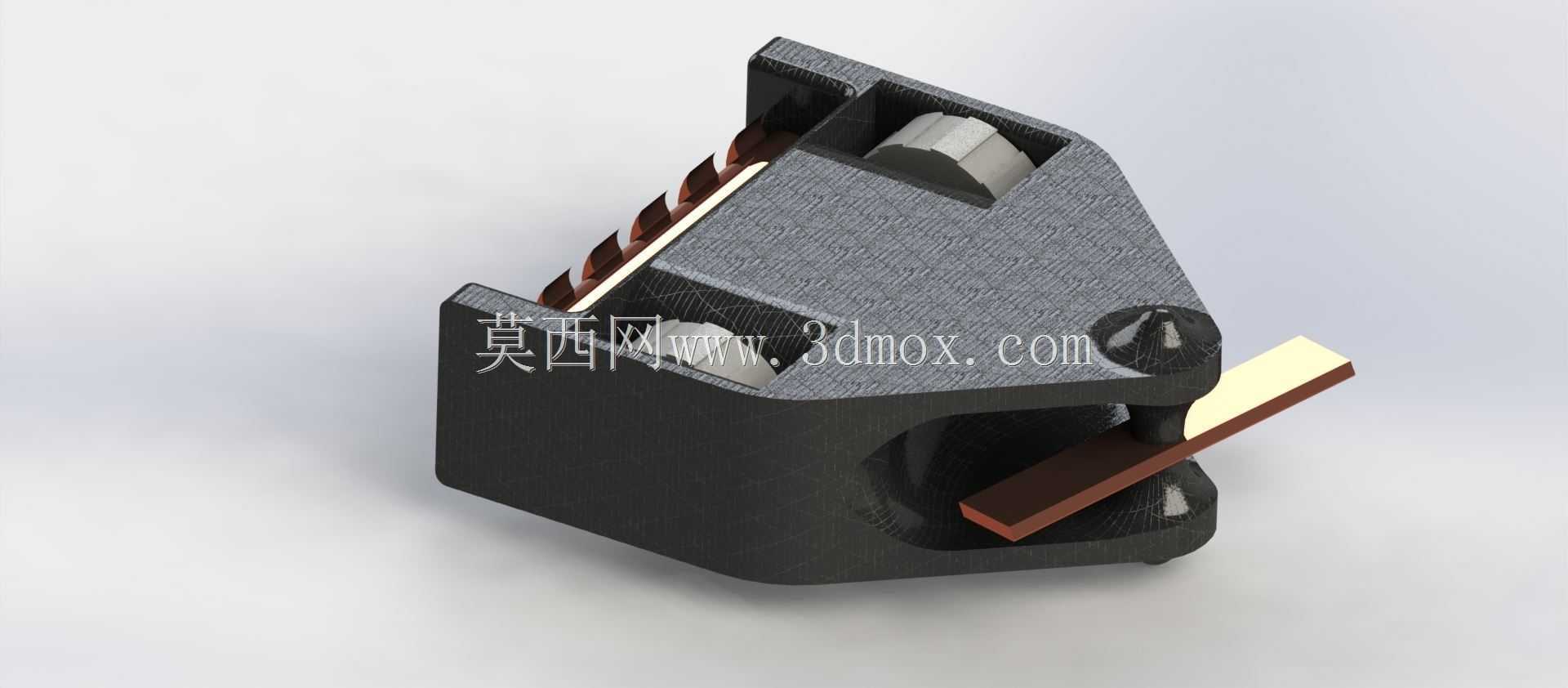

　　这套小型竞技格斗机器人的核心战斗行走单元，主要面向桌面级、小型场地的机器人竞技赛事场景设计，这类场景通常对机器人的抗冲击能力、近身缠斗性能、空间占用率有极高要求，常规轮式机器人在近身对抗中很容易出现侧翻、驱动轮离地失能、外壳被掀翻的问题，因此在结构设计阶段优先考虑了低重心布局与紧凑化的动力排布。从结构布局来看，整个单元采用三角形楔型外形设计，前端收窄形成铲型攻击面，顶部做了斜切处理，能够在正面冲撞时将对手的武器冲击力沿斜面分散，同时降低自身被对方抬升、掀翻的概率，整体外轮廓的最大宽度控制在120mm以内，长度控制在150mm，整体高度不超过70mm，完全适配多数1.5kg级竞技机器人的赛事尺寸边界要求，

　　安装时仅需要在顶部预留M3规格的固定孔位，即可快速与上层武器模块、控制模块完成拼接，不需要额外做结构转接。动力排布上，两套驱动轮组完全内嵌在主体结构的两侧腔体内，轮组的最低点比主体外壳的底边低2mm，既保证了行走时的抓地力，又能让外壳底边在近身对抗时充当铲面，直接插入对手的底盘下方完成抬升动作；轮组的驱动电机采用卧式安装，电机轴线与行走方向平行，通过内置的齿轮组将动力换向传递到驱动轮，这种布局能大幅降低电机的竖向安装高度，进一步压低整体重心，实测重心位置距离底盘平面仅28mm，在30度侧倾状态下依然能保持自恢复能力，不会出现侧翻失能的问题。前端的接触齿结构做了分段式设计，每一个接触齿都突出外壳前端3mm，齿尖做了圆角钝化处理，

　　既能够在冲撞时卡入对手外壳的缝隙，避免冲撞打滑，又符合赛事的安全规则要求，不会出现尖锐部件伤人的风险；齿结构后方预留了10mm宽度的缓冲空腔，空腔内可以根据对抗需求加装配重块或者缓冲泡棉，调整整体重量分布的同时，吸收正面冲撞带来的冲击力，避免冲击力直接传递到后方的电机与电路板部件，造成内部零件松脱。顶部的固定螺柱采用内嵌式铜套设计，螺柱的最高点比顶部斜面高5mm，既能够满足上层模块的固定锁紧需求，又不会形成突出的受力点，避免对抗中被对方武器勾住造成结构损坏；侧面的外壳壁厚做了差异化设计，靠近轮组与前端冲撞面的位置壁厚为4mm，采用高强度工程塑料材质，能够承受10kg级别的正面冲击力，后部靠近电路安装位的位置壁厚为2mm，

　　在保证结构强度的同时尽可能降低整体自重，预留更多重量配额给上层武器模块与电池组件。在实际使用场景中，这套单元可以单独作为行走底盘使用，搭配顶部的旋转武器、抬升臂武器等不同功能模块，快速组装成不同战术定位的竞技机器人，低重心的设计让它在推挤对抗中具备明显优势，楔型外形能够有效偏转对方的水平旋转武器攻击，减少武器直接击打在外壳垂直面上造成的结构损伤；内部的走线槽完全沿壳体内壁布置，走线槽深度为3mm，所有动力线与信号线都可以埋入槽内，避免对抗中线路被拉扯断裂，同时不需要额外设置走线固定座，进一步压缩内部空间占用。安装边界方面，底盘的轮距为90mm，轴距为80mm，行走时的最小转弯半径为0，可以实现原地自旋动作，适配狭小竞技场地内的快速转向需求；底部预留了15mm见方的电池安装位，能够容纳常规的2S锂电池组，电池安装位周围设置了2mm高的挡边，不需要额外绑带即可完成电池的限位固定，在持续震动、冲撞的工况下也不会出现电池移位的问题。
