Netgear交换机耦合热场仿真分析模型

　　在中小型办公网络、家庭组网以及小型机房的边缘接入场景中，交换机作为网络数据转发的核心节点，长期处于连续通电运行状态，其内部功率器件的散热表现直接决定设备的运行稳定性与使用寿命，不少现场运维反馈的夏季设备宕机、端口丢包问题，追根溯源大多与内部热流组织不合理、局部热点温度超限直接相关。这套针对Netgear接入层交换机搭建的耦合热分析模型，完整还原了设备内部的热传递路径，覆盖从PCB板载功率芯片、散热鳍片到设备内部空腔、外壳通风路径的全链路热交换过程，没有对结构做过度简化处理，板载的网口变压器、电源管理模块、主交换芯片这些核心发热源的位置、外形以及与周边结构的装配关系都按照实机装配状态还原，保证热仿真的边界条件与实际运行场景一致。

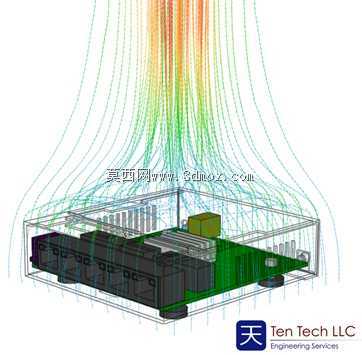

　　做这类网络接入设备的热设计时，很多初级工程师容易陷入只盯芯片参数、忽略实际装配边界的误区，比如只看芯片的热阻参数选散热片，却没考虑设备外壳封闭后内部空气流动的阻力，也没考虑自然对流场景下浮力驱动的气流走向，最后做出来的样机实测温度比仿真值高出十几度，不得不后期开模加通风孔、换更高规格的散热片，反而拉长了项目周期。这套模型在搭建时就把自然对流场景下的浮力效应纳入计算范畴，没有强行设定固定的风流方向，而是按照空气受热后的密度变化自动计算流场分布，从仿真云图就能直观看到，主交换芯片上方的散热鳍片区域是核心热区，热量顺着鳍片间隙向上扩散，在设备内部空腔形成自然的环流，靠近外壳侧壁的区域温度梯度变化明显，网口侧因为有塑料结构件遮挡，气流流速相对更低，对应的PCB板区域温度也会比中心区域稍高，这些细节都是简化仿真模型容易遗漏的点。

　　从安装边界来看，这类桌面型接入交换机通常有两种安装方式，一种是直接平放在办公桌面或者机柜层板上，底部的橡胶脚垫会抬升机身3到5毫米，形成底部的通风间隙；另一种是通过挂耳固定在机柜立柱上，设备上下方会预留1U左右的通风空间，模型里也还原了底部脚垫的支撑结构，没有把设备底面设置成绝热壁面，而是保留了底部与外界空气的热交换通道，保证仿真结果能匹配两种常规安装场景下的温度分布。设备内部的PCB板按照实际的层叠结构设置导热参数，铜箔走线的导热贡献、基板的隔热作用都做了等效处理，散热鳍片的齿间距、齿厚参数也和实机采用的冲压铝散热片一致，没有为了加快计算速度把鳍片简化成实心块，避免因为导热面积计算错误导致热阻估算偏差。

　　热传导、对流换热、浮力驱动的流场耦合计算是这类消费级电子设备热仿真的核心难点，很多时候单算固体导热或者单独算流场都能得到看似合理的结果，但耦合之后往往会出现流场分布和预期不符的情况，比如热量在某个死角堆积，形成局部高温区。这套模型的计算域设置覆盖了设备周围足够范围的空气区域，不会因为计算域边界离设备太近，导致对流换热系数计算失真，从温度云图的分布来看，高温区集中在主芯片上方的散热鳍片顶部，热量顺着气流向上扩散后碰到设备上盖，再沿着上盖内壁向四周扩散，通过外壳壁面与外界空气完成热交换，蓝色的低温区域集中在设备进风侧以及远离热源的角落，和实际拆机测温的结果趋势完全吻合。

　　对于结构设计从业者来说，这类热仿真模型的价值不只是得到一个温度数值，更重要的是能直观看到热流的走向，找到散热设计的薄弱点，比如如果仿真发现某个角落温度过高，可以针对性调整散热鳍片的朝向，或者在外壳对应位置增加通风孔，甚至调整PCB上发热元件的布局，把高热耗的元件挪到气流更顺畅的区域，不用等到开模之后再做整改。不少小厂商做交换机类产品时，直接照搬公版的PCB设计，散热片也是随便选通用规格，根本不做热仿真验证，到了高温环境测试时才发现问题，整改成本比前期做仿真的投入高好几倍。这套模型完整呈现了自然对流场景下电子设备热耦合分析的全流程，从发热源参数设置、材料导热参数赋值到流固耦合边界的处理，都可以作为同类网络通讯设备热设计的参考模板，尤其是针对无风扇的桌面型设备，浮力驱动的自然对流是散热的核心途径，不能套用强制风冷的仿真思路去设置边界条件，否则得到的结果完全没有工程参考价值。另外在模型里，设备外壳的塑料壁厚、卡扣结构的位置也做了还原，这些结构虽然不是发热源，但会阻挡内部空气流动，对最终的温度分布影响不小，很多人做仿真时为了省事把外壳去掉，只算PCB和散热片的温度，最后得到的结果比实际运行温度低很多，就是因为忽略了外壳对气流的阻挡作用，这也是工程实际中经常踩的坑。
