迪斯科铣削用异形多齿盘状刀具结构

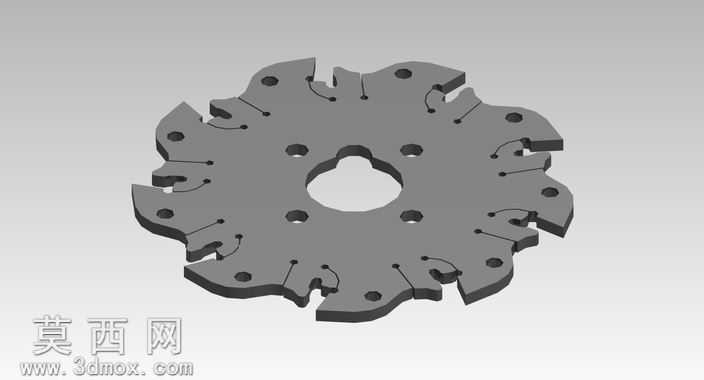

该三维模型为铣削加工专用的盘状异形多齿刀具，建模阶段采用参数化设计思路完成整体结构搭建，首先以中心安装孔为定位基准绘制基准草图，中心孔采用异形带定位缺口的结构设计，可与对应规格的刀杆主轴形成精准周向定位，避免刀具高速旋转时出现打滑偏移的问题，保障传动扭矩的稳定传递。建模过程中先完成单片刀齿的轮廓绘制，刀齿采用非对称异形切削刃设计，每个刀齿的切削角度、排屑槽弧度都经过参数化校准，通过圆周阵列命令完成整圈刀齿的均匀排布，同时在刀体对应位置均匀布置多组安装定位小孔，用于刀具与刀盘的锁紧固定，也可作为动平衡校准的配重孔使用，保障刀具高速旋转时的动平衡性能。刀体主体采用薄型圆盘结构设计，在保证整体结构刚性的前提下控制刀体厚度，适配窄槽铣削、成型面铣削的加工需求，每个刀齿根部都设计有圆弧过渡结构，可有效分散切削过程中刀齿承受的冲击载荷，避免应力集中导致刀齿崩损的问题。渲染阶段采用金属硬质合金材质赋予刀体整体，调整材质的粗糙度、金属度参数还原硬质合金刀具的哑光金属质感，添加柔和的环境光与定向补光，清晰呈现刀齿切削刃的轮廓细节、排屑槽的曲面结构以及各安装孔的位置关系，通过等轴测视角的渲染输出完整展示刀具的整体结构特征。结构设计上充分考虑铣削加工的实际工况，刀齿的排布角度兼顾切削效率与排屑顺畅度，相邻刀齿之间的容屑槽预留足够的切屑容纳空间，避免切屑堵塞刮伤已加工表面，中心安装孔的定位缺口尺寸与通用铣削主轴的定位结构适配，可直接完成安装调试，整体模型的结构细节完整还原了实体刀具的所有特征，可用于加工工艺模拟、刀具结构展示、数控加工编程参考等场景。
