26寸自行车车架五通处3D打印护盖结构

　　日常通勤、山地越野场景下的26英寸轮径自行车，车架五通位置是整车受力传导的核心节点，同时也是走线、曲柄转轴与车架衔接的外露区域，骑行过程中飞溅的泥水、砂石剐蹭、脚踏回转带起的杂物很容易对五通位置的漆面、线管接口、轴承衔接缝隙造成侵蚀，长期使用后容易出现漆面剥落、线管磨损卡滞、泥沙进入轴承转轴区域的问题，额外加装适配的护盖结构，能在不改动原车车架结构的前提下，针对性解决这类实际使用中的损耗问题。这款护盖的适配边界严格对应26英寸轮径自行车的常规五通管径，安装时不需要对原车车架做焊接、打孔等破坏性改动，直接通过卡接结构套覆在五通外露的管段位置，护盖内侧预留了0.3mm的安装间隙，既可以保证安装时能顺畅推入到位，

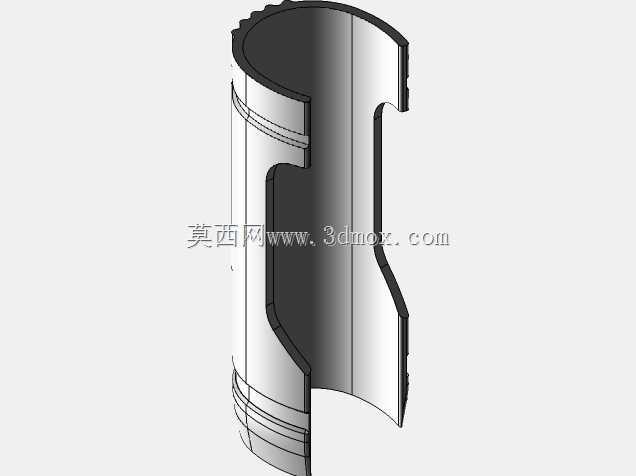

　　也能避免护盖与金属车架直接硬接触产生骑行异响，同时间隙内可以填充少量防水密封胶，进一步阻隔泥水渗入的路径。从结构设计思路来看，护盖整体采用分段式的包覆形态，没有做全封闭的全包结构，一方面是避开了曲柄转动的运动包络范围，保证脚踏回转过程中不会与护盖产生运动干涉，另一方面也预留了刹车线管、变速线管的走线路径，线管从护盖预设的开槽位置穿出，不会被护盖挤压造成线芯卡滞、变速刹车手感变沉的问题。护盖的壁厚控制在2.2mm，这个厚度参数是结合3D打印工艺的成型特性确定的，既可以保证打印完成后零件有足够的抗冲击强度，遇到路面飞溅的砂石撞击时不会出现开裂，也不会因为壁厚过大导致打印耗材用量过多、零件重量过高，增加整车的不必要负重。

　　护盖表面做了两道环形的凸起加强筋，沿着护盖的周向均匀分布，加强筋的凸起高度为1mm，既可以提升护盖整体的结构刚性，避免长期使用后出现护盖松脱移位的问题，也能在外观上和原车的金属车架管型形成视觉衔接，不会显得加装配件过于突兀。实际使用过程中，这款护盖除了基础的防剐蹭、挡泥水作用外，还能对五通位置的线管固定点起到辅助限位的作用，很多老旧26寸自行车使用久了之后，原厂的线管固定卡扣会出现老化断裂的问题，线管在骑行过程中来回晃动，很容易和车架摩擦造成线管外皮磨破，护盖安装到位后，可以把线管约束在预设的开槽位置，替代老化的固定卡扣起到限位作用，不需要额外更换卡扣或者重新走线。设计过程中也充分考虑了不同品牌26寸自行车的五通尺寸公差，

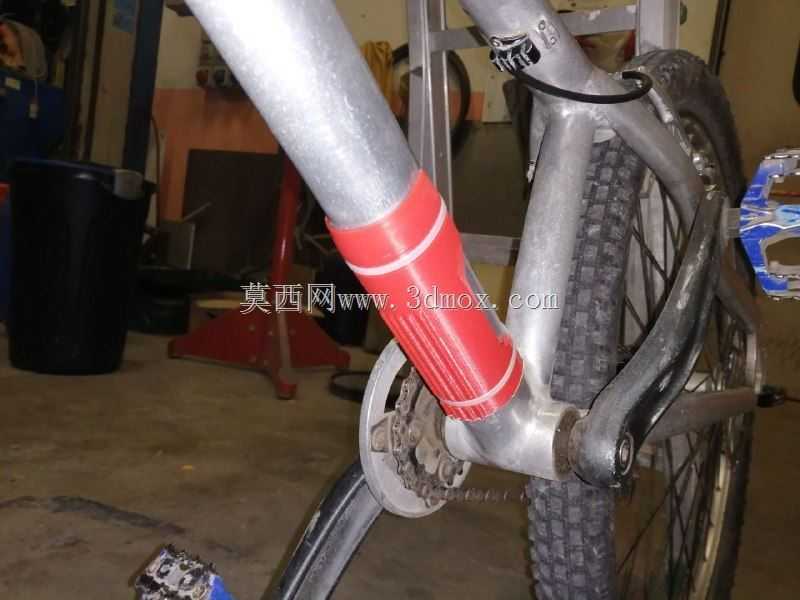

　　护盖的卡接位置做了轻微的锥度导向，面对管径在常规公差范围内浮动的车架，都可以顺畅安装到位，不需要额外打磨修整。护盖的边缘位置做了R1.5的圆角过渡，没有尖锐的棱角，一方面是避免安装、维护过程中划伤维修人员的手部，另一方面也能减少应力集中，避免3D打印过程中边缘位置出现翘曲变形，同时骑行过程中如果发生摔车，圆角边缘也不会因为尖锐棱角磕碰造成更大的漆面损伤。针对3D打印的工艺特性，护盖的所有结构都没有设计悬空角度超过45度的无支撑面，打印时不需要添加大量的支撑结构，既可以减少打印后处理的工作量，也能避免去除支撑后在零件表面留下明显的支撑痕迹，影响零件的外观和配合精度。护盖安装完成后，下端位置距离曲柄转轴的安装面预留了2mm的安全间隙，即使曲柄在受力产生轻微形变的情况下，也不会和护盖发生摩擦，不会增加骑行的踩踏阻力。从实际装车验证的效果来看，加装这款护盖后，雨天骑行或者经过泥泞路面时，五通位置的泥水堆积量能减少八成以上，日常清洁车辆时只需要擦拭护盖表面即可，不需要特意清理五通缝隙里积存的泥沙，同时线管的磨损速度也明显降低，长期使用不需要频繁更换磨损的线管。护盖的材质适配常规的PLA、PETG等常见3D打印耗材，用户可以根据自己的使用场景选择对应的耗材，日常通勤场景使用PLA打印即可满足强度需求，如果是经常进行山地越野骑行，可以选择韧性更好的PETG耗材打印，进一步提升护盖的抗冲击性能。
