本田XL600摩托车正时观察孔密封盖

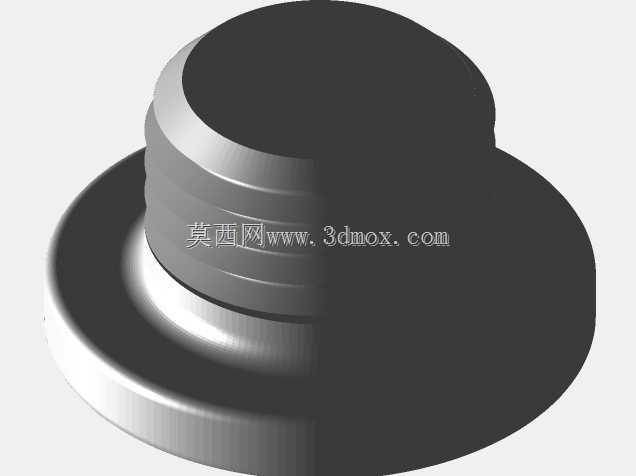

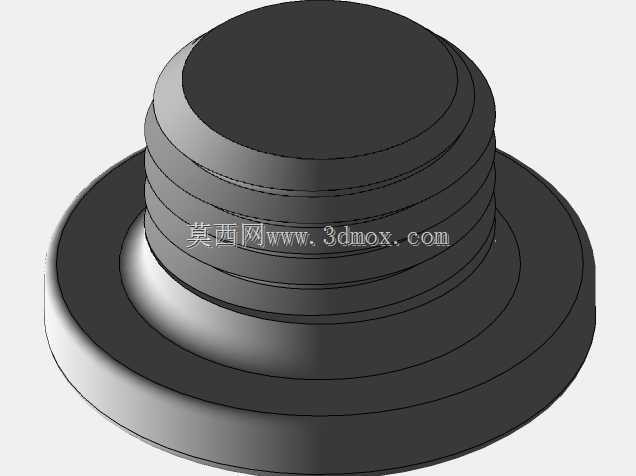

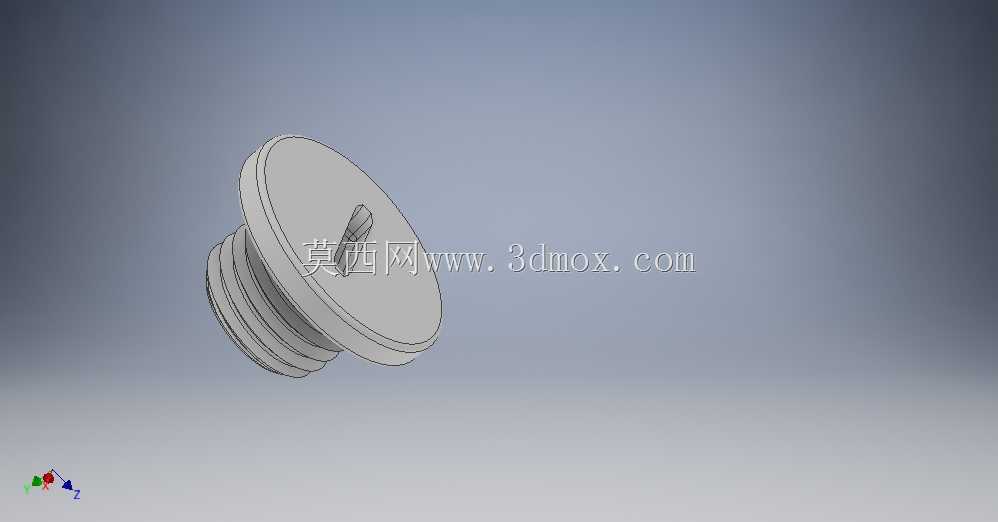

　　这款密封盖主要适配单缸大排量越野摩托车的发动机正时腔侧部，对应缸头位置预留的正时观察孔位，日常骑行中承担密封正时腔、阻挡外界泥沙水汽侵入、同时保留正时校准操作便利性的作用。熟悉摩托车维修的从业者都清楚，单缸顶置凸轮轴发动机在调整气门间隙、核对配气正时的时候，不需要完全拆解发动机侧盖，只需要打开这个位置的密封盖，就能直接观察到磁电机转子上的正时标记，配合曲轴转动就能快速完成正时对位，大幅降低日常维保的操作复杂度。从结构设计来看，这款零件采用带法兰边的外螺纹旋合结构，法兰端面与缸头观察孔的贴合面之间可以加装密封垫片，螺纹段的长度刚好匹配缸头观察孔的螺纹孔深度，旋紧后法兰边完全压合在孔口台阶面上，

　　既不会因为旋入过深干涉内部正时链轮或链条的运动轨迹，也不会因为旋合长度不足导致高速骑行中出现松动脱落的问题。盖体的外端面做了轻微的内凹防滑纹理设计，徒手或者用通用扳手就能完成拆装，不需要定制专用工具，野外应急调整正时的时候也能快速操作。设计过程中首先要匹配原车观察孔的螺纹规格，螺纹公差选用中等精度的过渡配合，既保证旋合顺畅，又能避免间隙过大导致的渗油问题；法兰边的外径比孔口台阶直径大出3毫米左右，保证密封垫片有足够的压合面积，即使垫片出现轻微的老化压缩变形，也能维持可靠的密封性能。零件整体采用等壁厚设计，壁厚控制在2.5毫米左右，既保证足够的结构强度，在发动机长期工作的高温震动环境下不会出现开裂变形，

　　也不会因为壁厚过大增加不必要的重量，符合越野摩托车轻量化的设计需求。从安装边界来看，盖体安装完成后，外端面突出缸头表面的高度不超过5毫米，不会和周边的车架走线、油箱护板产生干涉，即使车辆发生侧翻，突出的法兰边也能最先接触地面，避免盖体本体受到直接撞击损坏。这款零件除了满足原厂替换的需求，也适配3D打印的定制化制作场景，选用耐油耐高温的工程塑料打印后，就能直接装车使用，对于老款车型配件难找的问题，能提供非常便捷的解决方案。实际使用中，这款密封盖的密封性能直接关系到发动机正时腔的清洁度，如果密封失效，泥沙进入正时腔会加剧正时链条、链轮的磨损，严重的还会导致配气正时偏移，出现气门撞击活塞的严重故障，因此设计中对法兰面的平面度要求较高，

　　保证压合密封垫片后不会出现缝隙。螺纹段的起始端做了倒角导向设计，安装时更容易对准螺纹孔，不会出现错牙滑丝的问题，即使是维修经验不足的用户，也能顺利完成安装。盖体的内部空腔做了足够的避让设计，不会碰到观察孔内突出的正时标记凸台，旋入过程中全程不会有卡滞感。针对越野摩托车经常在泥水、高湿度环境下行驶的使用场景，这款盖体的螺纹配合间隙做了优化，配合螺纹胶使用的话，可以达到完全防松的效果，长期在颠簸路面行驶也不会出现松动。和原厂的金属密封盖相比，3D打印制作的这款盖体重量更轻，同时具备足够的耐冲击性能，即使受到轻微的磕碰也不会出现变形凹陷，维护成本更低。在建模过程中，需要重点核对螺纹的螺距、大径小径尺寸，以及法兰面到螺纹末端的距离，保证安装后螺纹末端不会碰到内部的运动部件，同时法兰面的压合位置刚好对应孔口的密封平面，不会出现压合偏移的问题。盖体的边角位置都做了R0.5的圆角过渡，避免应力集中，在长期的温度交变、震动工况下，不会从边角位置出现开裂。
