适用于CFD仿真的四门轿车简化车体结构

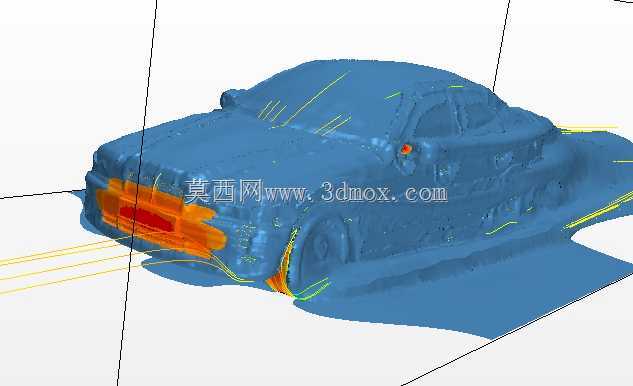

　　在汽车空气动力学研发流程中，CFD流场仿真是前期方案验证阶段不可或缺的环节，这类仿真工作不需要完整的整车内外饰细节结构，反而对车体表面的连续性、腔体封闭性有极高要求，若模型存在破面、缝隙、非必要的细小特征，会直接导致流场网格划分失败，或是出现局部流场计算失真的问题，无法准确还原车辆行驶过程中的空气阻力、升力、尾部涡流分布等核心参数。这款四门轿车的简化车体结构，正是针对CFD仿真场景的需求完成的结构处理，整个车体保留了量产四门轿车的核心外轮廓特征，从车头的进气迎风面弧度、引擎盖的倾斜过渡角度、A柱的溜背衔接曲率，到车顶的平缓延伸线条、C柱的收尾过渡、车尾的溜背收型，以及四门对应的车身侧面型面特征都做了精准还原，

　　没有因为是简化模型就随意修改核心气动型面，能够保证仿真计算时流场在车身表面的附着、分离状态和实车工况保持一致。不同于常规的整车数模保留了大量安装卡扣、钣金接缝、内外饰装配结构，这款模型在建模阶段就对所有非气动相关的细小特征做了剔除处理，车身表面所有的安装孔、钣金拼接缝隙、门把手凹槽、雨刮安装位、底盘外露的管线结构都做了封闭填平处理，整个车体形成完全封闭的连续腔体结构，在导入CFD前处理软件时不需要额外花费大量时间做几何修复，能够直接进行面网格划分，大幅减少前处理阶段的重复工作量。从结构设计的思路来看，这款模型没有追求细节的还原度，而是把核心设计目标放在气动型面的准确性和几何拓扑的干净度上，车身所有的曲面都做了连续性检查，

　　相邻曲面之间保持G2连续，不存在尖锐的折边、碎面、重叠面等几何错误，在进行面网格重构时能够有效避免网格畸变，保证边界层网格的铺设质量，让近壁面的流场计算精度满足工程要求。模型的外轮廓尺寸参考常规B级四门轿车的尺寸边界设定，整车长度控制在4.7米到4.9米区间，宽度在1.8米到1.85米区间，高度在1.4米到1.5米区间，轮距、轴距的比例也符合量产四门轿车的常规参数，在进行流场仿真计算时，计算域的尺寸设定可以直接参考常规乘用车的仿真规范，不需要额外调整阻塞比相关的参数设置。底盘部分也做了相应的简化平整处理，没有保留底盘的凹凸结构，而是按照CFD仿真常用的底盘简化方案做成平滑过渡的封闭面，

　　能够准确模拟车辆高速行驶时底盘下方的气流流动状态，避免因为底盘的细碎结构导致局部涡流计算异常，影响整车风阻系数的计算准确性。在实际的工程应用中，这类简化车体模型除了用于整车外流场的CFD计算，还可以用于热管理仿真的前期验证，比如模拟车辆行驶过程中发动机舱、刹车系统的散热流场分布，或是用于风洞试验的前期方案对标，通过仿真结果提前预判不同型面调整方案对气动性能的影响，减少后续风洞试验的轮次，降低研发阶段的时间与资金成本。不同于用于生产制造的详细数模，这类仿真专用的简化模型在建模时就考虑了不同仿真软件的导入兼容性，整个模型的几何拓扑结构简洁，没有多余的构造历史和冗余特征，在不同的CAE软件之间进行格式转换时不会出现特征丢失、几何变形的问题，能够适配不同团队的仿真工作流。对于从事汽车气动性能开发的工程师而言，这类经过封闭处理的简化车体能够省去大量几何清理的时间，把工作重心放在流场边界条件设置、计算结果分析、型面优化迭代上，而不是花费数天时间修复原始数模的破面和缝隙。模型在型面处理上还保留了四门轿车对应的侧面型面特征，没有把车身侧面做成完全光滑的弧面，能够准确模拟车身侧面的气流流动状态，以及侧风工况下的车身气动稳定性，满足多工况下的CFD仿真需求。
