适配3D打印的竞速飞机机身框架结构

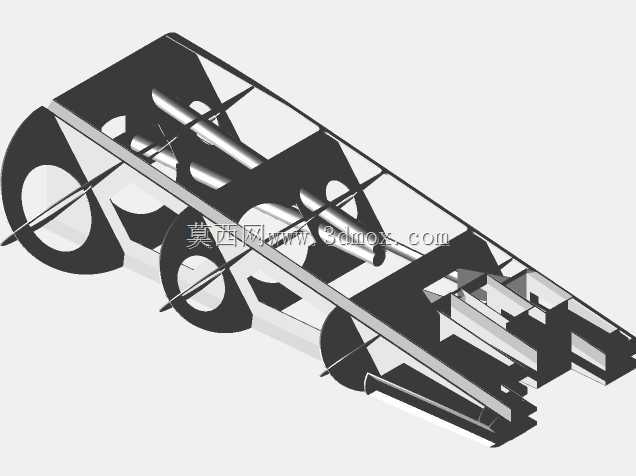

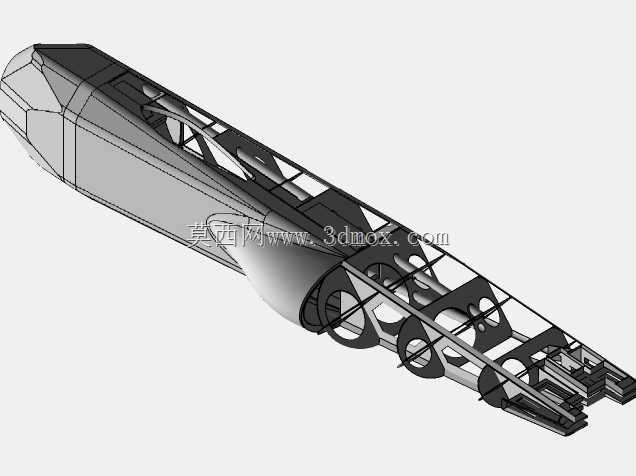

这款机身框架结构专为小型竞速航模设计，核心适配桌面级FDM与光固化3D打印工艺，可直接打印后完成组装，适配市面主流微型舵机与动力套装，满足航模爱好者自制竞速机型的需求。从实际应用场景来看，这类结构主要用于小型电动遥控竞速飞机的主体承载，替代传统轻木蒙皮的复杂制作流程，降低航模自制的门槛，同时保证机身结构强度满足高速飞行的载荷要求。结构设计上采用了桁架式镂空布局，在保证纵向抗弯、抗扭刚度的前提下，尽可能去除非承载区域的材料，既减少3D打印的材料消耗，也能有效降低整机自重，提升竞速飞行时的推重比。框架分段预留了舵机安装位、电池舱卡位、机翼对接卡槽以及尾翼固定孔位，所有安装边界都按照常用微型航模配件的标准尺寸设计，无需二次打孔修配即可完成配件装配，对接公差控制在0.2mm以内，既保证安装顺畅，也避免飞行过程中出现配件松动的问题。设计过程中优先考虑了3D打印的工艺特性，所有悬空结构都添加了合理的自支撑角度，无需额外添加大量支撑结构即可完成打印，减少后期支撑去除的工作量，同时避免支撑残留影响结构装配精度。机身头部预留了电机安装座的固定孔位，可适配不同KV值的微型无刷电机，中段的电池舱可根据重心调整需求前后移动电池位置，方便飞行前的重心配平。框架的受力路径经过优化，飞行过程中机翼传递的升力、尾翼的操控力矩以及动力系统的反扭矩，都能通过桁架结构均匀分散到整个机身，避免局部应力集中导致的结构断裂。从安装边界来看，机身整体截面尺寸匹配常规竞速航模的整流罩外形，打印完成后可直接覆盖热缩蒙皮完成整机外形修整，不需要额外对框架进行大幅切削修改。尾段的尾翼安装座设计为快拆结构，方便运输过程中拆卸尾翼，减少存放空间，也便于飞行后的维护调整。这类3D打印的机身框架相比传统工艺制作的航模机身，一致性更好，制作周期更短，爱好者只需要完成打印和简单的装配即可获得精度合格的机身结构，不需要掌握复杂的轻木粘接、蒙皮覆盖技巧，非常适合新手快速制作属于自己的竞速航模，也方便有经验的玩家在此基础上修改结构，调整气动布局，测试不同的飞行配置。
