PCB用5x5mm单极SMD接线端子结构

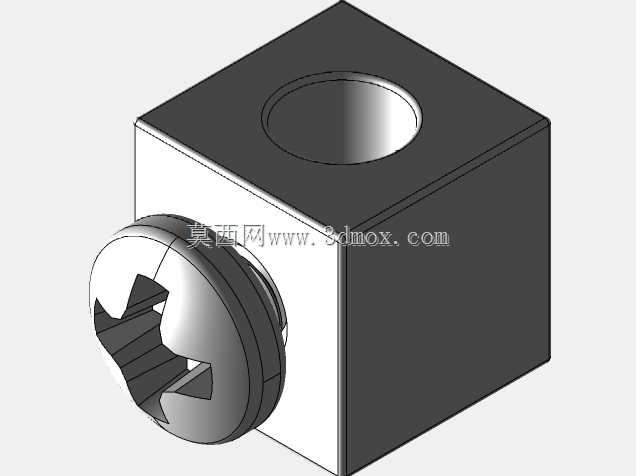

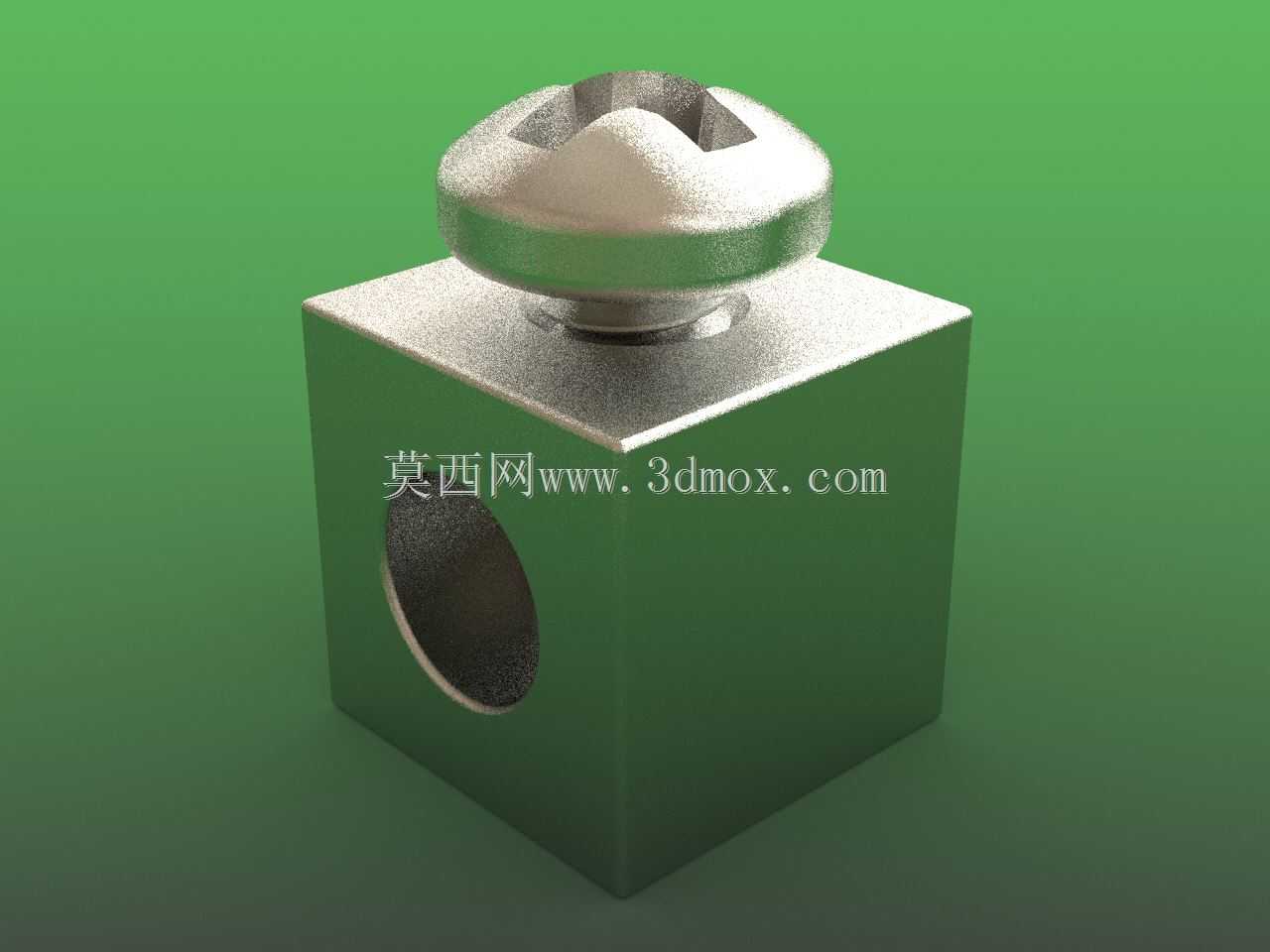

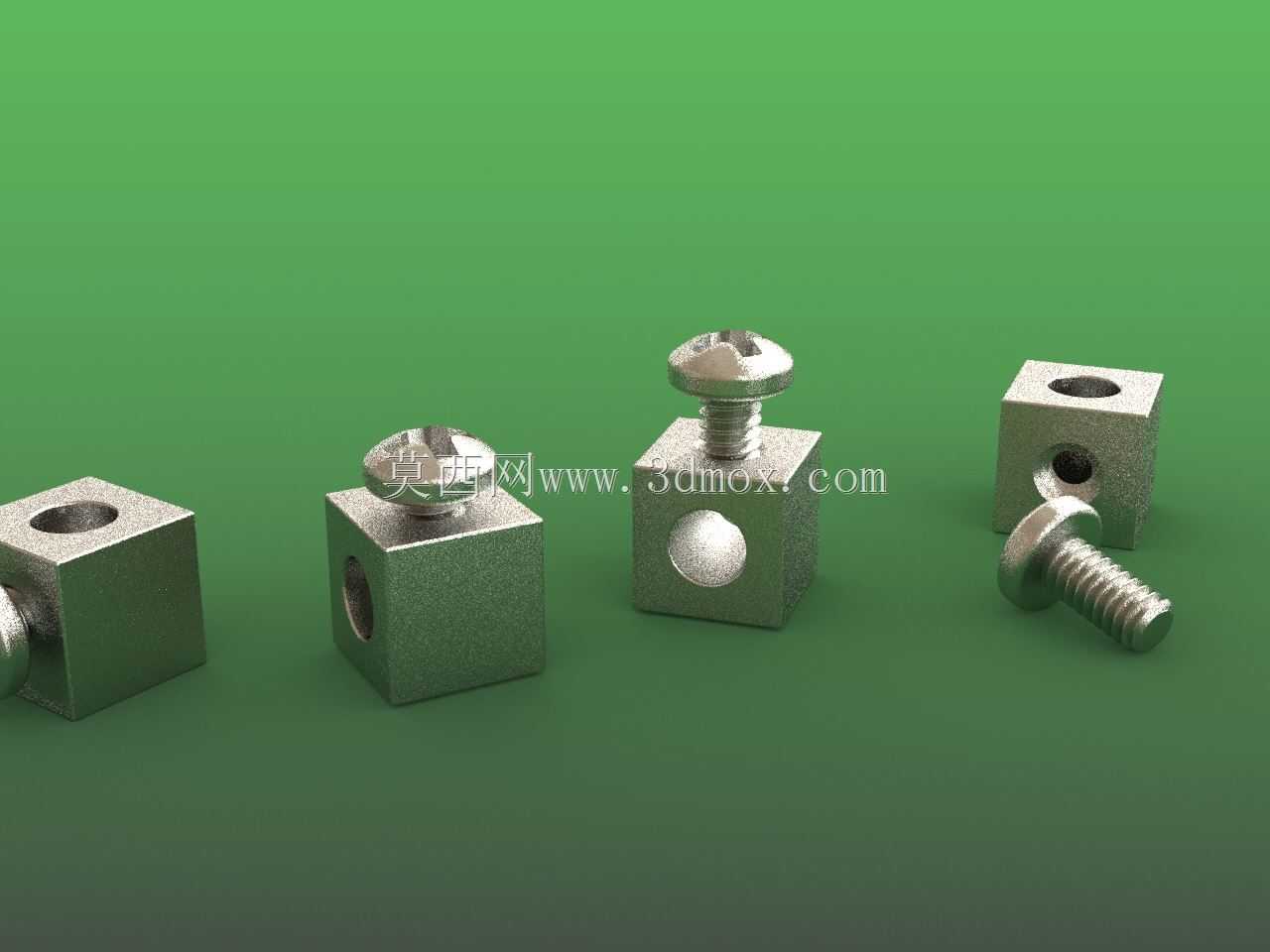

　　在消费电子、工业控制板卡、小型电源模块这类需要板载接线的PCB设计场景中，板端接线件的选型直接影响生产效率与长期使用可靠性，传统插装式接线端子需要在PCB上预留过孔，过波峰焊时容易出现透锡不良、引脚歪斜的问题，且插装件占用板件背面空间，无法适配双面贴装的高密度板卡设计需求，这款贴片式接线端子正是针对这类痛点开发的板载连接方案。该接线端子整体为方块式基座搭配盘头螺钉的结构，基座外形尺寸控制在5x5mm见方，属于极小尺寸的板载接线件，能够适配高密度排布的PCB板，不会占用过多板面走线空间，基座侧面预留的穿线孔可直接插入单股或多股导线，拧紧顶部的M2.5盘头螺钉即可完成导线压接，单极的设计可根据实际接线需求在板上灵活排布，

　　无论是单路信号接线还是多路电源接线，都可以按需调整安装位置与数量，不会像多极连体端子那样出现固定极数无法适配的问题。从设计逻辑来看，基座采用方块式结构并非随意选择，方形的基座底面能够完全贴合PCB焊盘，SMT贴装时吸嘴可以平稳吸取基座顶面，不会出现圆形件容易发生的吸嘴偏移、贴装歪斜问题，基座底部预留的焊盘接触面经过平整度优化，回流焊过程中焊锡能够均匀铺展，不会出现立碑、虚焊的SMT常见不良，同时方形结构的四个侧面可以作为视觉定位的基准，贴片机的视觉系统能够快速识别元件位置，提升贴装精度与生产效率。顶部的盘头螺钉采用十字槽设计，适配常规的十字螺丝刀，产线装配或后期现场维护时不需要专用工具即可完成接线操作，

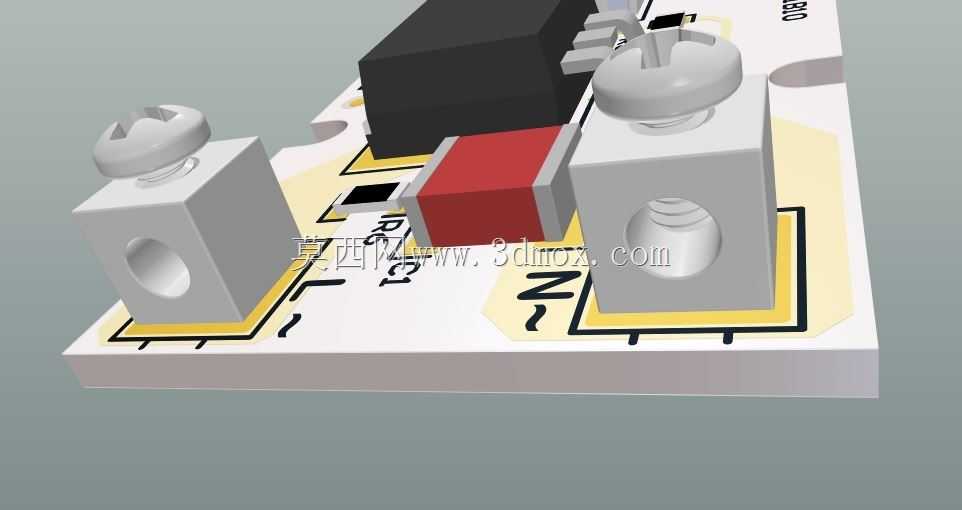

　　螺钉头部的盘头结构能够增大与导线的接触面积，压接时不会因为压力集中损伤导线线芯，同时螺钉与基座的螺纹配合经过公差优化，既保证足够的锁紧力，避免设备振动时螺钉松脱导致接线接触不良，又不会因为螺纹过紧导致拧动时损坏基座的螺纹孔。安装边界方面，该接线端子在PCB上占用的焊盘尺寸略大于基座本体，预留了足够的焊锡润湿空间，布局时需要在端子周围预留不小于2mm的操作空间，方便螺丝刀伸入拧紧螺钉，侧面穿线孔的中心高度与基座底面保持合理距离，导线插入后不会与PCB板面发生干涉，也不会因为高度过高影响板卡后续的外壳装配，对于厚度在1.2mm到2.0mm之间的常规PCB都能适配，不需要额外调整钢网开口尺寸，可直接纳入常规SMT生产流程。实际应用中，

　　这类贴片接线端子可用于小型传感器板卡的外接电源接线、工控模块的信号引出接线、小型驱动板的负载接线等场景，相比传统的焊线式接线，不需要人工将导线直接焊在PCB焊盘上，能够大幅降低人工焊接的不良率，同时后期维护时拆卸导线也更加方便，不需要反复烫焊损伤PCB焊盘，相比弹片式贴片接线端子，螺钉压接的方式能够提供更大的锁紧力，适配线径范围更广，对于0.2平方到0.5平方的导线都能可靠压接，在有轻微振动的工业使用场景下，连接可靠性比弹片式结构更有优势。建模过程中需要重点关注几个配合尺寸的公差，一是基座内部螺纹孔与螺钉的同轴度，若同轴度偏差过大，会导致螺钉拧动卡顿甚至无法锁紧；二是侧面穿线孔与螺钉压接面的位置度，若位置偏移，会导致导线插入后无法被螺钉有效压紧，出现接触电阻过大的问题；三是基座底面的平面度，若底面翘曲，回流焊时会出现虚焊，导致端子与PCB连接不牢，长期使用后容易脱落。此外，基座的边角做了微小的倒角处理，既避免SMT贴装时边角刮擦吸嘴，也能减少生产过程中基座边角崩缺的不良率，螺钉头部的高度经过严格控制，拧紧后不会高出基座顶面过多，避免影响板卡的整体装配高度，适配薄型化的电子设备外壳设计需求。
