Fairchild10系列调节器L型安装支架结构

　　在工业气动控制回路的现场布设场景里，精密调压类元件的安装固定一直是影响回路稳定性、后期维护便捷度的关键细节，Fairchild10系列调节器作为气动系统里常用的精密调压部件，其配套的安装支架需要兼顾安装强度、空间适配性、拆装便利性多方面的工程需求，本次呈现的这款L型折弯支架，就是专门适配该系列调节器的安装固定结构。从实际应用场景来看，这类支架多用于气动控制柜内部安装、设备气路总成集成、生产线气动点位布设等场景，既可以将调节器稳固固定在柜体安装板、设备壁板等平面基材上，也能通过支架上的预留孔位实现调节器的安装角度微调，避免气路管路弯折应力直接作用在调节器本体上，延长调压元件的使用寿命。从功能特性上看，

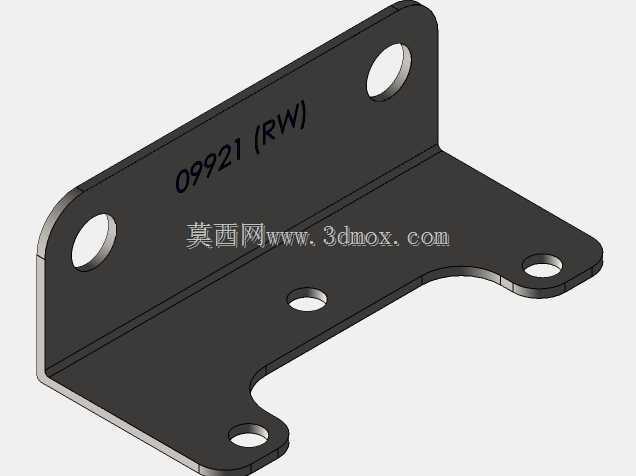

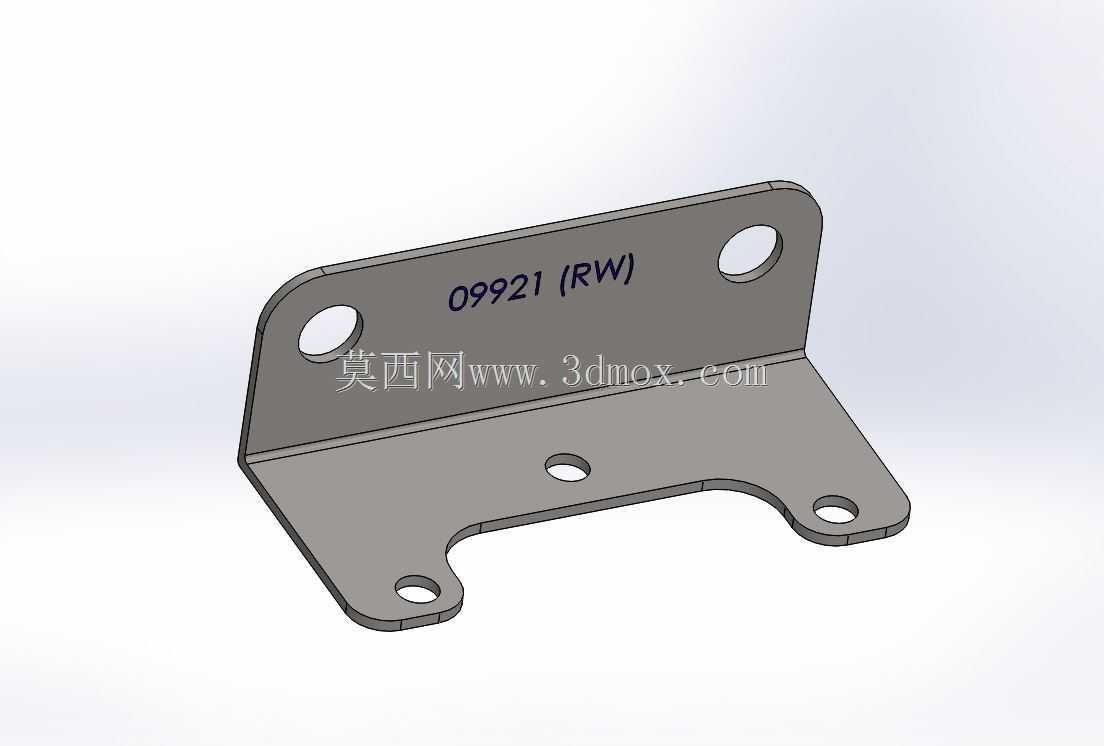

　　这款支架采用单块钣金折弯成型的结构，没有额外的拼接焊缝或者铆接点位，整体结构的刚性表现更稳定，长期承受调节器自重以及管路拉扯力时不会出现拼接位松动、变形的问题。支架的竖直折弯边设置了两个同轴的安装通孔，这两个孔位用于和安装基面进行固定，孔位的间距经过匹配设计，既可以适配常规的M6规格安装螺栓，也能兼容市面常见的DIN导轨安装附件的固定点位，安装时不需要额外进行孔位扩钻或者移位调整。支架的水平承载边设置了四个位置经过精准校核的固定孔，其中靠近折弯根部的单孔用于定位调节器的主安装柱，边缘三个呈异形排布的孔位则对应调节器底座的固定点位，孔位的位置公差控制在±0.1mm范围内，安装时可以直接对准调节器底座的安装螺柱，

　　不需要反复调整位置就能完成装配，避免孔位错位导致的安装应力，防止调节器壳体因为强制装配出现密封面变形、调压精度偏移的问题。从设计思路上看，这款支架在初始建模阶段就充分考虑了钣金加工的工艺特性，折弯边的内R角匹配常规钣金折弯模具的R值，不需要定制特殊模具就能完成折弯加工，有效降低零件的加工成本；所有安装孔的边缘都做了去毛刺处理，避免安装时毛刺刮伤安装基面的防腐涂层，也防止安装过程中毛刺脱落掉入气路元件内部造成气路堵塞。支架的水平承载边做了局部的切边异形处理，这个结构并不是随意设计的造型，而是为了避让调节器底座下方的调压旋钮、气路接口预留操作空间，安装完成后操作人员不需要额外拆除周边部件就能直接进行调压操作、管路拆装作业，后期维护的操作空间更充裕。从安装边界尺寸来看，这款支架的竖直边高度控制在合理范围内，安装后调节器本体和安装基面之间预留了足够的散热间隙，避免调节器工作过程中产生的微量热量直接传导到安装基面上，同时也能防止安装基面的凝露直接接触调节器壳体造成腐蚀；水平边的外轮廓尺寸完全覆盖调节器底座的支撑范围，不会出现支架边缘突出过多占用周边安装空间的问题，在密集排布的气动控制柜内部，相邻元件的安装间距可以压缩到最小，提升柜体内部的空间利用率。在材料选型的适配性上，这款支架的结构厚度匹配常规冷轧钢板的加工厚度，表面处理可以根据使用场景选择镀锌、喷塑等不同工艺，在普通工业环境下使用镀锌板材就能满足防锈需求，

　　在有腐蚀性气体的化工场景下可以选用304不锈钢板材加工，不需要修改三维模型的结构参数就能直接适配不同材料的加工需求。实际装配验证过程中，这款支架的折弯角度控制在90°±0.5°范围内，安装后调节器的安装面和基面保持垂直，不会因为支架折弯角度偏差导致调节器倾斜，避免气路接口出现倾斜受力、管路密封失效的问题。对于从事气动系统集成、非标设备设计的工程师来说，这类经过实际装配验证的安装支架结构，可以直接调用到对应的设备设计方案中，不需要重新进行孔位校核、强度验算，能有效缩短设计周期，避免因为安装结构设计不合理导致的现场安装返工问题。在三维建模过程中，所有的孔位位置、折弯尺寸、轮廓切边都完全按照实物测绘的参数进行绘制，模型的特征参数完全可编辑，设计人员可以根据实际使用需求调整板材厚度、孔位大小，适配不同规格的安装螺栓或者特殊场景的安装需求，比如在振动较强的设备上使用时，可以适当增加板材厚度，提升支架的抗振性能，不需要重新绘制整体结构，只需要修改对应的厚度参数就能完成结构调整。
