法兰面自锁式锁紧螺母三维结构设计

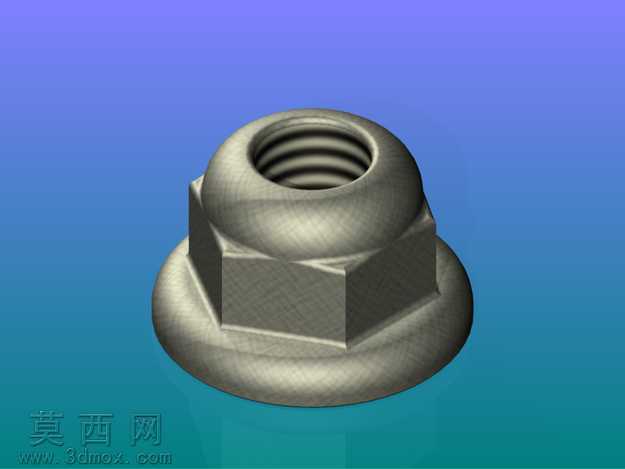

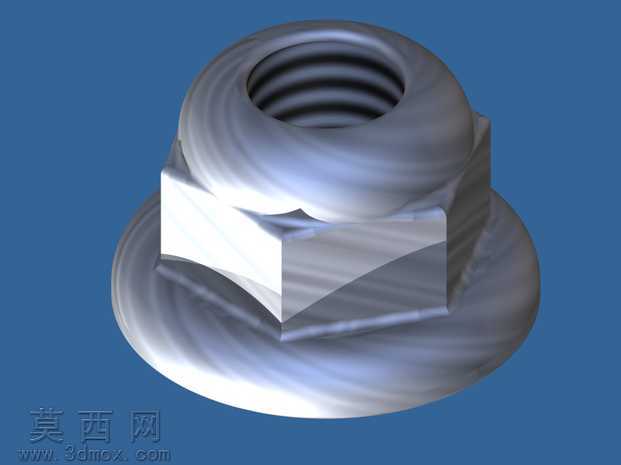

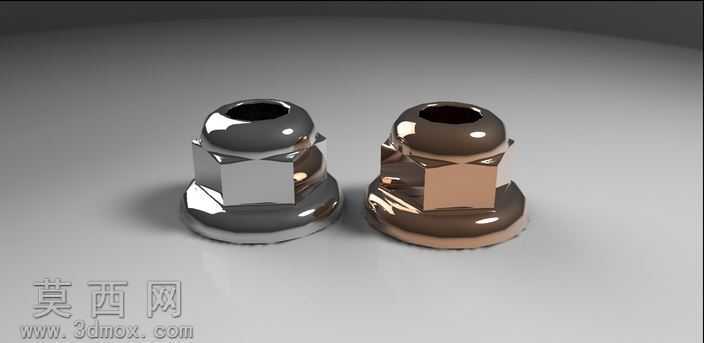

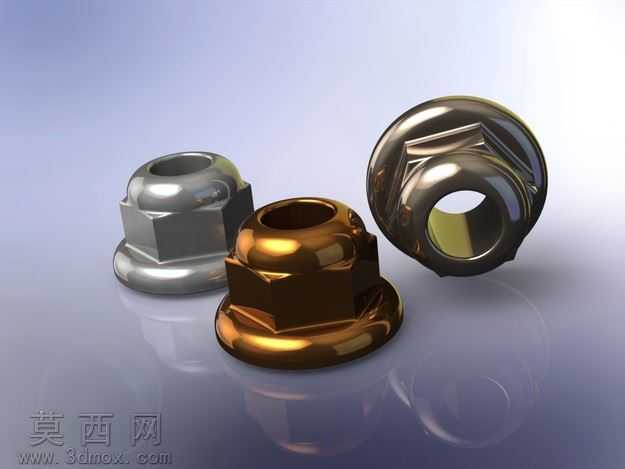

本作品为法兰面锁紧螺母的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械紧固件的实际生产尺寸规范，还原了该类锁紧螺母的全部结构细节。建模初期先梳理该类螺母的功能逻辑：其依靠法兰面增大承压接触面积、配合锁紧结构实现防松效果，因此建模时先以旋转凸台命令构建螺母的主体回转基体，精准绘制内螺纹的牙型轮廓，通过螺旋扫描命令切除生成符合标准牙距的内螺纹结构，保证螺纹参数与通用公制螺纹标准完全匹配，确保虚拟装配时可与对应规格螺栓实现无干涉配合。随后构建中部的六角施力结构，通过拉伸凸台生成标准对边宽度的六角棱柱，对六角棱边做符合工艺要求的倒角处理，还原实际加工中去毛刺的工艺特征，保证扳手夹持时的贴合度。之后构建底部的法兰承压盘结构，在法兰与六角主体的衔接处做平滑过渡圆角，既还原冷镦成型的工艺特征，也避免应力集中问题，同时在法兰承压面绘制细微的防滑齿纹结构，通过阵列命令完成整周齿纹的均匀排布，还原该类螺母安装时增大接触摩擦力、辅助防松的结构特性。上部的锁紧变形段采用曲面切除与变形特征结合的方式构建，还原锁紧螺母通过局部形变抱紧螺纹、实现防松的核心功能结构，所有结构的尺寸比例均参考实物测绘参数设置，无比例失调问题。材质渲染阶段赋予模型镀锌合金钢的金属材质，调整材质的反射率、粗糙度参数，模拟五金紧固件表面的亚光金属质感，对螺纹牙型、棱边倒角、过渡圆角等细节做光影强化处理，让渲染效果更贴近真实金属零件的视觉表现。建模全程对各特征做参数化关联，后续修改规格时仅需调整对应参数即可快速生成同系列不同规格的螺母模型，可直接用于机械装配仿真、产品结构展示、紧固件选型参考等场景，模型的结构完整性满足虚拟装配、工程出图的使用要求，无破面、特征缺失等建模问题。
