伊斯卡ISO60度螺纹车削刀片三维设计

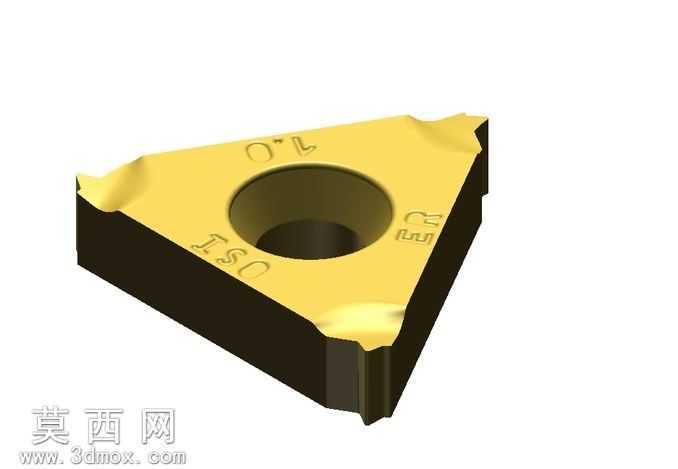

本模型为伊斯卡ISO60度标准螺纹车削刀片，建模过程严格遵循刀具行业实际生产的尺寸规范，首先通过草图绘制三角形刀片的外轮廓基准，精准定位中心安装孔的圆心位置，对刀片三个切削角的断屑槽结构进行逐段曲线拟合，还原真实刀片的断屑槽曲面弧度，确保每个切削刃的几何角度与原厂实物参数一致。建模时采用实体拉伸与曲面切除结合的方式，先构建刀片的基体实体，再对切削刃部位做倒角与刃口钝化处理，模拟实际硬质合金刀片的刃口强化结构，中心安装孔做阶梯孔设计，匹配标准刀杆的锁紧螺钉装配尺寸，保证模型可直接用于虚拟装配仿真。材质渲染阶段，刀片主体采用硬质合金材质表现，表层做镀钛金色涂层的材质调整，通过调整金属粗糙度、反射率参数还原涂层刀片的金属光泽，刃口部位做细微的明暗层次处理，突出切削刃的锋利质感，刀片侧面的标识字符采用浮雕贴图方式呈现，还原实物表面的ISO标准、品牌标识刻印细节。结构设计上完整还原了三角形可转位刀片的典型特征，三个切削刃均匀分布，每个刃口的前角、后角角度均符合螺纹车削的切削参数要求，断屑槽的凹凸曲面经过曲率优化，能够在仿真场景中模拟切屑的卷曲流向，中心孔的沉台结构与刀杆定位面完全贴合，避免装配干涉问题。设计过程中参考了伊斯卡官方螺纹刀片的产品样本参数，对刀片的厚度、内切圆直径、刀尖圆弧尺寸做了精准校准，确保模型的几何精度满足数控加工仿真、刀具教学演示、刀库装配等场景的使用需求，模型的曲面均做了连续性优化，无破面、重叠面等建模缺陷，可直接导入各类三维软件进行后续的工程图导出、装配验证等操作。
