户外预装式箱式变电站三维设计作品

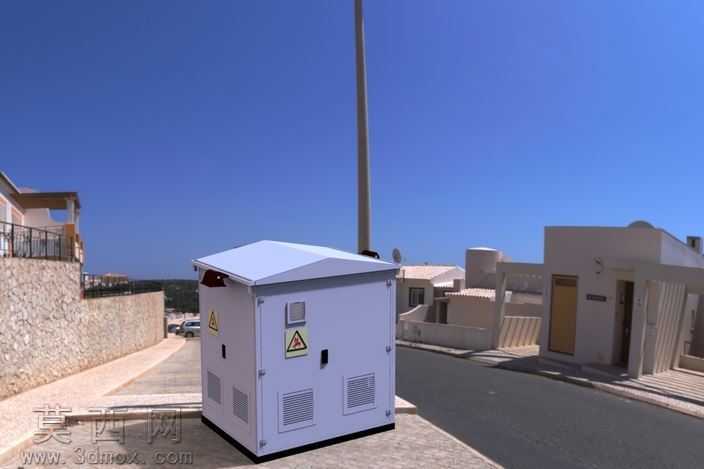

本作品为户外预装式箱式变电站的三维建模设计成果，建模过程中严格遵循户外电力设施的实际工程尺寸规范，对箱体的整体轮廓、边角弧度、顶部坡面结构进行了精准还原。建模阶段采用多边形建模方式搭建主体框架，先确定箱体的长宽高基准比例，再逐步细化门板、通风百叶、警示标识安装位、门锁结构等细节部件，确保各部件的装配关系与实际产品完全一致，无结构干涉问题。材质渲染环节针对不同部件匹配对应物理材质：箱体外壳采用户外专用冷轧钢板材质，调整金属粗糙度、反光度参数模拟真实喷塑后的哑光质感，同时添加细微的表面颗粒纹理还原户外设备的真实使用质感；通风百叶部分采用同色系金属材质，调整镂空结构的光影透射效果；警示标识采用反光贴膜材质，模拟强光下的反光特性；顶部坡面采用防水隔热材质，添加细微的防滑纹理表现。设计过程中充分考虑户外使用场景的特性，顶部坡面设计为带一定倾斜角度的结构，可实现自然排水避免积水；侧面通风百叶采用向下倾斜的格栅结构，兼顾通风散热与防雨防尘需求；门板的密封胶条结构也在模型中做了细节体现，还原设备的密封防护设计。渲染阶段采用户外日光照明系统，模拟晴朗天气下的自然光照效果，调整环境光遮蔽参数让箱体与地面接触部分的阴影更自然，同时添加真实的户外居民区环境作为背景，让模型呈现出实际落地安装后的真实视觉效果，整体模型结构严谨，细节丰富，可用于电力设施布局规划、产品展示、工程施工交底等多种场景。
