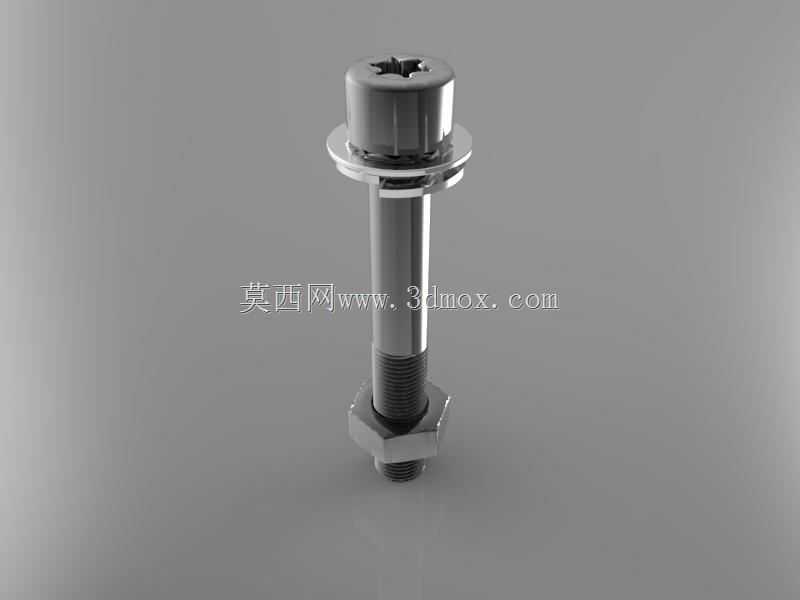

内六角花型带垫螺栓螺母组合件

　　在各类机电设备装配、工装夹具搭建、非标自动化线体集成场景中，螺纹紧固件是应用基数最大的基础连接元件，这款M10规格的细牙螺栓组合件，针对中等载荷下的可拆卸连接需求做了结构整合，能有效减少装配环节的零件分拣工作量。从实际装配场景来看，这类带集成平垫的螺栓组件，常被用在钣金框架拼接、铝型材机架紧固、小型动力单元壳体连接这类位置，细牙螺纹的螺距为1mm，相比同规格粗牙螺纹拥有更小的导程，锁紧后的防松性能更优，同时螺纹升角更小，自锁能力更强，适合承受振动载荷的连接部位，不需要额外增加防松垫圈就能满足多数常规工况的锁紧要求。螺栓头部采用内六角花型槽设计，相比普通内六角槽，花型结构的驱动接触面更多，施加拧紧力矩时不容易出现打滑崩角的问题，

　　对电动定扭矩扳手的适配性更好，能承受更大的拧紧力矩，装配过程中槽口的磨损量更小，多次拆装后依然能保持可靠的驱动配合。螺栓杆部集成了一体式平垫结构，垫片与螺栓头下的支撑面做了光滑过渡处理，装配时垫片不会随螺栓转动，能避免垫片旋转刮伤被连接件的表面涂层，同时增大了螺栓头与被连接件的接触面积，降低接触面的压应力，防止软质材质比如铝合金型材、薄钣金件在拧紧时出现压痕变形。配套的六角螺母与螺栓螺纹精度做了匹配适配，螺纹配合间隙控制在合理范围，既不会出现旋合过紧卡滞的问题，也不会因间隙过大导致锁紧后存在窜动间隙，螺母的对边尺寸符合标准紧固件的通用尺寸要求，能适配常规的开口扳手、套筒扳手，不需要准备特殊规格的装配工具。从安装边界来看，

　　这款螺栓组件的杆部长度适配总厚度在对应夹持范围内的连接件，装配时需要在被连接件上预制直径11mm左右的光孔，螺栓穿过光孔后在另一侧旋合螺母，拧紧时需要根据被连接件的材质强度控制拧紧力矩，避免力矩过大导致螺纹滑牙或者被连接件压溃。设计这类组合紧固件时，首先要考虑的是装配效率的提升，将平垫与螺栓预先组合为一体，能避免装配现场出现垫片遗漏、垫片规格错配的问题，尤其是在大批量装配的流水线场景下，能减少每个连接点的零件取放次数，直接提升装配节拍。其次是结构可靠性的优化，头下支撑面的粗糙度、螺纹的公差带、垫片的平面度都要做对应控制，保证锁紧后支撑面受力均匀，不会出现偏载导致的螺栓附加弯曲应力，延长紧固件的疲劳寿命。在实际选型过程中，

　　需要根据连接部位的载荷大小、振动频率、被连接件材质来确定是否选用这类细牙组合螺栓，比如在有持续振动的设备上，细牙螺纹的防松优势会更明显，而在需要频繁拆装的检修部位，花型槽的耐用性也能比普通槽型拥有更长的使用寿命。另外，这类组合件的杆部有部分无螺纹的光杆段，装配时光杆段与被连接件的光孔配合能起到一定的定位作用，减少两个连接件之间的错位量，对于有位置精度要求的连接部位，能省掉额外的定位销配置，简化整体连接结构。需要注意的是，这类紧固件在装配时不要在螺纹部位涂抹过量的润滑脂，否则会导致实际拧紧力矩对应的预紧力出现偏差，容易出现预紧力过大拉断螺栓或者预紧力不足松动的问题，对于有防腐要求的使用场景，也可以根据需求选择对应表面处理的版本，适配不同的环境使用要求。
