农场用金属桁架钢结构工程设计模型

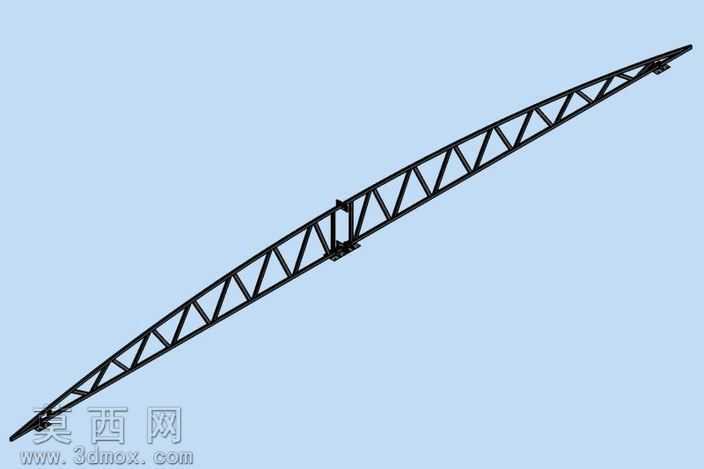

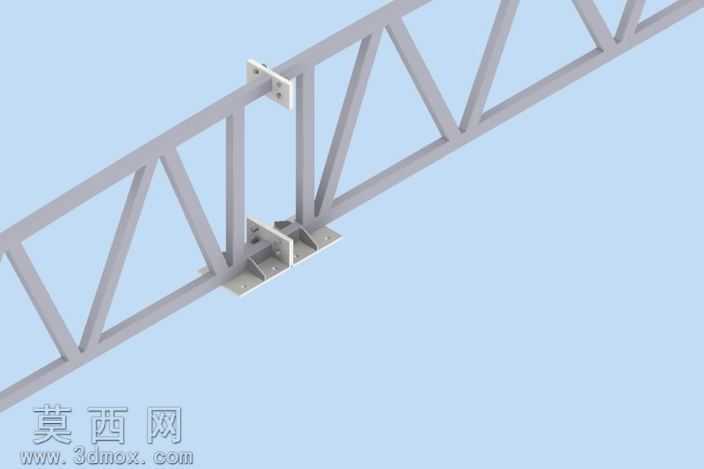

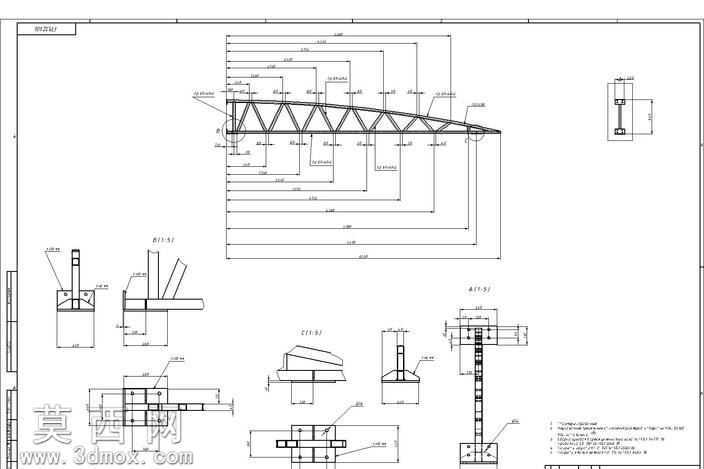

本模型为适配农场场景的金属桁架钢结构三维设计成果，采用Autodesk Inventor完成全参数化建模，完整还原了农用桁架结构从整体轮廓到局部节点的全部构造细节。建模过程中首先依据农场建筑的跨度需求、屋面荷载标准确定桁架的整体起拱弧度与节间划分，采用自顶向下的设计思路先搭建整体线框骨架，再逐一生成上弦杆、下弦杆、腹杆等核心受力构件，所有杆件的截面规格、连接位置均严格匹配工程设计规范，确保结构受力路径清晰合理。模型对桁架的各类连接节点做了精细化还原，包括支座端的铰接节点、弦杆与腹杆的焊接连接节点、屋面檩条的安装固定节点，每个节点的加劲肋、连接板、螺栓孔位都按照实际加工要求建模，未做过度简化，能够直接用于后续的结构受力验算与加工下料参考。材质配置上针对不同构件做了区分设置，主受力弦杆与腹杆赋予Q235结构钢材质，还原钢材的金属哑光质感，连接板件与螺栓构件根据实际镀锌工艺调整材质参数，渲染阶段采用工程图常用的正交视角搭配线框叠加显示模式，既清晰展示整体结构的排布逻辑，也能直观呈现各节点的装配关系。设计过程中充分考虑农场场景的使用需求，桁架的整体坡度适配农业建筑的排水、采光要求，底部支座的构造预留了与混凝土基础连接的安装余量，所有构件的尺寸标注都在配套工程视图中完整呈现，涵盖杆件长度、节点定位、安装孔径等关键加工参数，能够为农用钢结构棚舍、仓储桁架的设计与施工提供完整的三维参考，帮助设计人员快速校验结构排布合理性，提前规避节点干涉、构件碰撞等实际施工中可能出现的问题，大幅提升农用钢结构的设计效率与落地准确性。
