加勒特涡轮压缩机叶轮三维结构设计

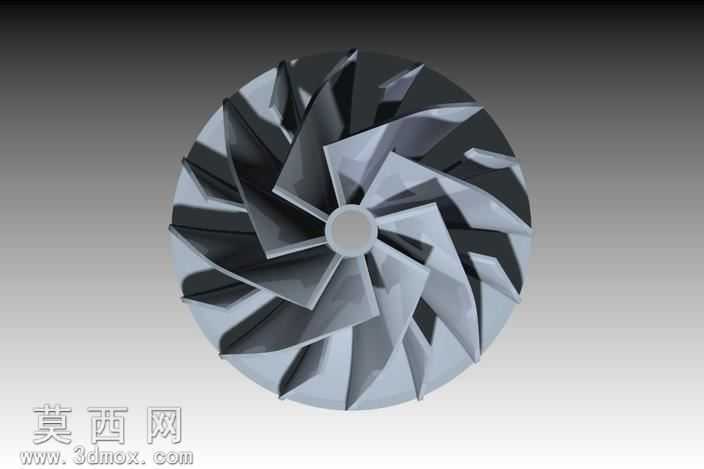

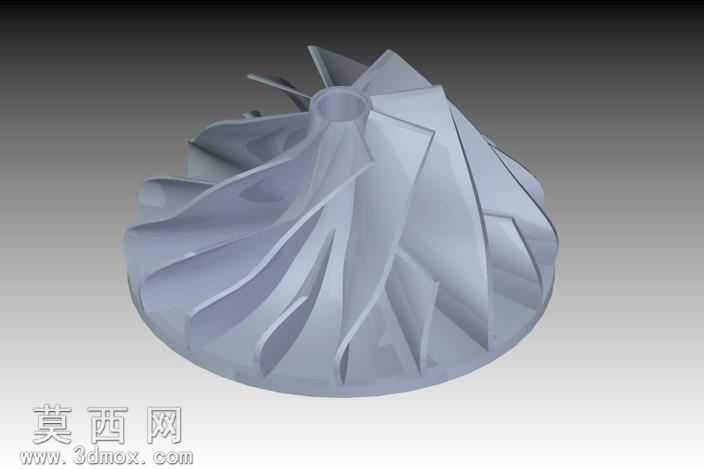

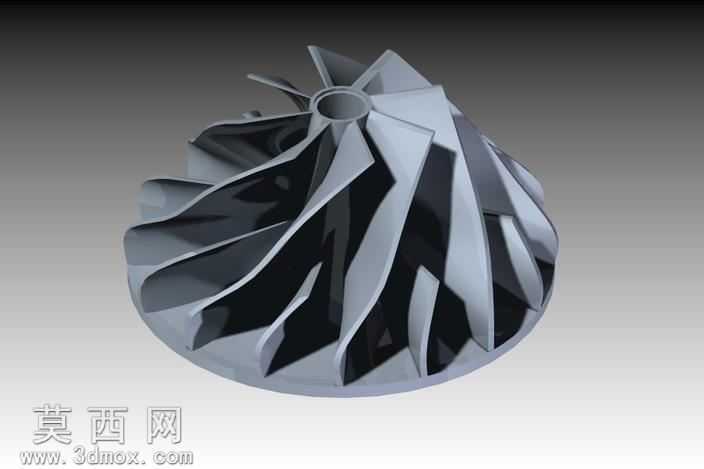

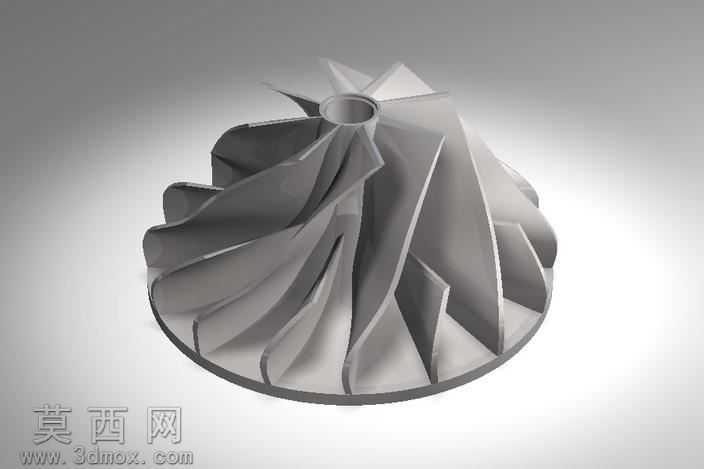

本次设计的加勒特涡轮压缩机叶轮，采用三维参数化建模方式完成整体结构搭建，建模过程中优先梳理叶轮的气动性能逻辑与结构受力逻辑，先确定叶轮的轮毂基底轮廓，以轮盘中心的安装轴孔为定位基准，依次完成主叶片、分流叶片的曲面造型。建模时严格匹配涡轮增压器压缩机的气动设计要求，每一片叶片的前缘掠角、后缘安装角、叶型厚度变化都经过反复校准，叶片从轮毂位置向轮缘位置平滑过渡，叶身曲面采用高阶连续曲面构建，避免出现曲率突变的折角，保证气流流经叶道时能够顺畅加速，减少气动损失与流动分离风险。整体叶轮采用锥台状轮盘结构，轮盘从中心轴孔位置向外缘逐渐收薄，既保证了高速旋转时的结构强度，又尽可能降低了叶轮自身的转动惯量，适配涡轮增压器高转速、快响应的工作特性。叶片沿轮盘周向均匀排布，主叶片与分流叶片间隔布置，有效拓展了叶道的流通能力，同时避免了单一长叶片在高转速下的振动风险。材质设定上匹配车用涡轮增压器压缩机叶轮的常用材质特性，渲染时采用哑光金属质感表现铝合金锻造基材的表面效果，通过光影层次凸显叶片曲面的流畅弧度与叶道的纵深结构，清晰展示每一片叶片的扭曲形态与排布规律。设计过程中重点校验了叶片与轮毂的衔接位置，所有衔接处都做了平滑圆角过渡，消除应力集中隐患，保证叶轮在每分钟十多万转的高转速工况下，能够承受离心力与气动载荷的共同作用。中心安装孔的定位尺寸与配合公差经过严谨设定，保证叶轮与转轴装配时的同轴度要求，避免高速旋转时出现动平衡超差问题。整体模型完整还原了加勒特涡轮压缩机叶轮的真实结构特征，曲面精度满足后续气动仿真、结构强度仿真以及加工制造的使用需求，能够直观展现离心式压缩机叶轮的工作原理与结构设计要点，清晰呈现这类高速旋转部件的设计逻辑与细节考量。
