透明结构展示叶片式压缩机三维设计

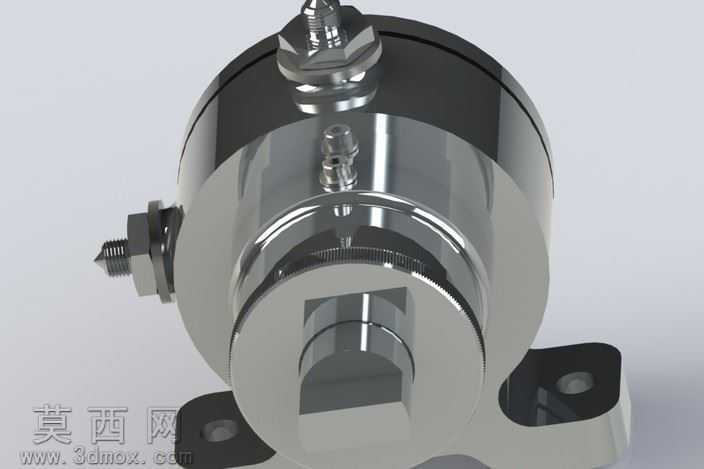

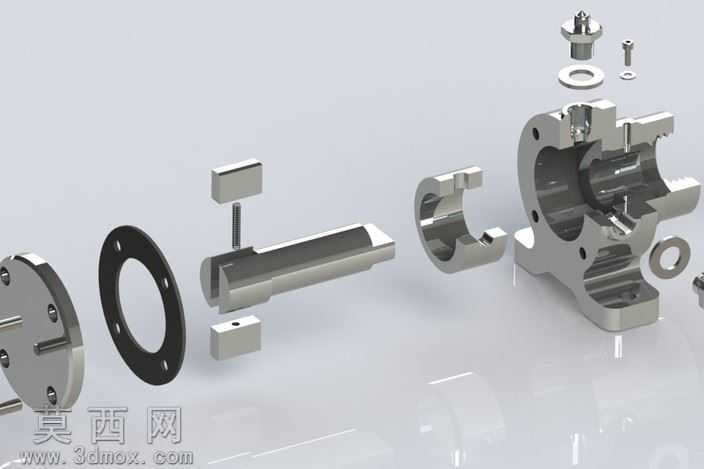

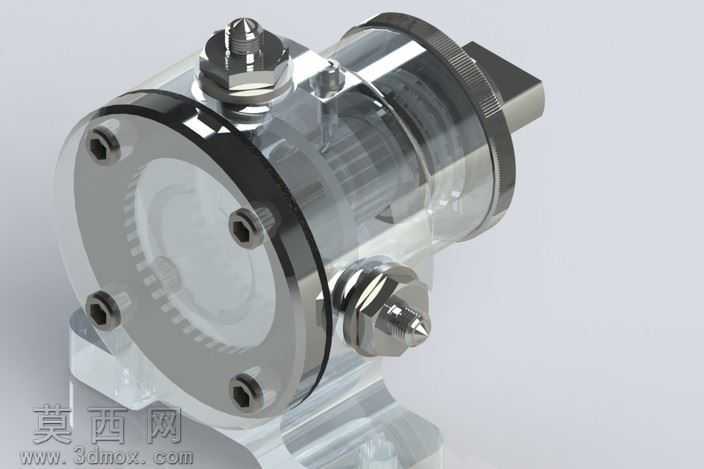

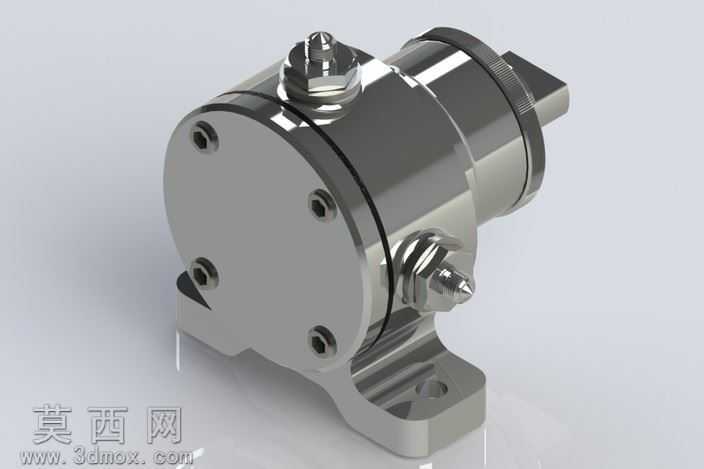

本作品为叶片式压缩机的三维建模设计成果，建模阶段依托参数化建模逻辑完成全结构搭建，首先对压缩机的核心腔体进行基准定位，以回转中心轴为核心基准，依次构建缸体内壁曲面、端盖定位止口、转子安装轴径等基础特征，保证各回转特征的同轴度公差符合机械设计规范。针对核心的叶片滑槽结构，采用阵列特征配合公差间隙设定，还原叶片在转子槽内的径向滑动空间，同时对进出气口的螺纹接口、安装底座的定位孔、顶部注油接头等附属结构逐一进行细节建模，所有螺纹特征采用装饰螺纹与实体牙型结合的方式呈现，兼顾模型展示效果与文件运行性能。渲染阶段采用半透明材质赋予缸体外壁，通过调整材质的折射率、透明度与反射参数，清晰展现内部转子、叶片、偏心腔体的装配关系，金属部件分别赋予不同质感的金属材质：紧固件采用高亮镀铬材质，进出气接头采用哑光不锈钢材质，端盖密封件采用深色橡胶材质，通过材质区分清晰呈现各部件的功能属性。结构设计上还原了叶片式压缩机的经典偏心回转结构，转子偏心安装于缸体内部，叶片可在转子槽内随离心力伸出贴紧缸壁，形成多个容积变化的密闭气腔完成气体压缩，建模过程中对各运动部件的干涉情况进行了校验，保证叶片在整个回转行程内不会与缸壁、端盖发生卡滞，进出气流道的走向完全贴合实际气动设计逻辑，避免流道突变带来的压力损失。整体设计兼顾了结构展示性与工程合理性，既可以作为教学演示模型直观展现叶片式压缩机的工作原理，也可作为同类产品设计的参考原型，通过透明化的渲染处理，让观看者无需拆解模型即可清晰理解内部的运动逻辑与装配关系，各连接部位的密封结构、紧固件排布均参照实际工业产品的设计规范完成，还原了真实压缩机的工艺细节。
