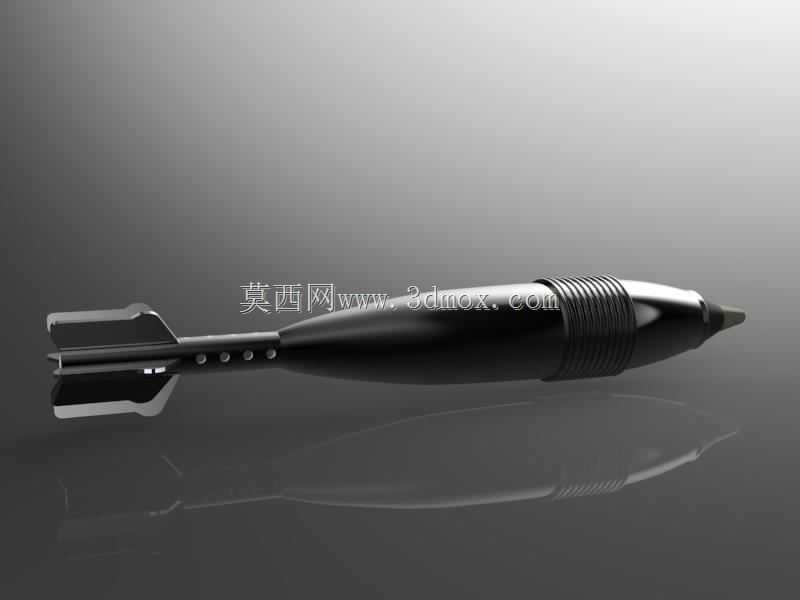

120毫米迫击炮弹结构三维数模

　　在地面压制类装备的配属弹药体系中，120毫米口径迫击炮弹是营属伴随火力的核心配属弹种，这类弹药的结构设计直接决定了火力打击的覆盖效率、弹道稳定性以及终点毁伤效能，其三维结构数模的搭建需要完全匹配实弹的气动布局、质心分布以及各部件的装配边界，才能为后续的弹道仿真、结构强度校核、勤务操作模拟提供可靠的数字基础。从实际应用场景来看，这类弹药主要配属给步兵营属迫击炮分队，用于打击遮蔽物后敌方有生力量、轻型野战工事、无装甲防护的技术装备，弹道弯曲的特性让它可以在山地、城镇等通视条件较差的作战环境中发挥作用，不需要直接瞄准目标就能完成打击，这也对弹体的飞行稳定性提出了极高要求。从结构设计逻辑来看，该弹体整体采用流线型回转体布局，

　　头部为尖锐的弧形引信安装段，能够有效降低飞行过程中的空气阻力，弹身中段为等直径的战斗部舱段，内部用于装填高能装药以及预制破片结构，弹体尾部为逐渐收窄的尾管段，外围安装有环形闭气沟槽结构，能够在发射时配合炮管内壁形成密闭空间，充分利用发射药的燃气推力，避免火药燃气泄漏导致初速不稳定。尾翼部分采用对称布置的固定式尾翼结构，一共六片尾翼沿尾管周向均匀分布，翼片带有一定的后掠角度，这种设计一方面能够在弹丸飞出炮口后快速提供稳定力矩，让弹丸始终保持头部朝前的飞行姿态，避免出现章动过大导致的弹道偏移；另一方面尾翼的安装位置完全处于弹体尾部的低压紊流区，不会对弹身中段的流场造成额外干扰，能够有效降低全弹的空气阻力系数。在尺寸边界的把控上，该弹的最大直径严格控制在120毫米，和迫击炮管的内径保持合理的间隙配合，间隙量既不能过大导致闭气性能下降，也不能过小导致装填卡滞，尤其是在低温、沙尘等恶劣勤务环境下，合理的间隙余量能够保证装填顺畅。弹体总长度的设计需要匹配迫击炮管的长度以及药室容积，质心位置严格控制在弹体几何中心靠前的位置，配合尾翼的稳定力矩，能够让弹丸在全射程范围内都保持足够的稳定裕度，不会出现飞行失稳的情况。尾管部分的设计需要兼容基本药管以及附加药包的安装空间，尾管上的传火孔位置、孔径大小都经过严格的匹配计算，能够保证发射时点火药燃气均匀引燃附加药包，让膛压上升曲线保持平稳，避免出现膛压突升导致的身管过载，或者点火不一致导致的初速散布过大。

　　弹体头部的引信安装接口采用标准的螺纹连接结构，接口尺寸、螺纹旋向以及拧紧力矩都有明确的设计规范，能够兼容不同类型的引信，包括触发引信、近炸引信以及时间引信，不需要对弹体结构进行修改就能完成不同引信的换装，拓展弹药的任务适用范围。弹体材料的选用上，战斗部舱段采用高破片率的钢材，经过热处理后达到合适的硬度和韧性，在爆炸时能够形成大小均匀、数量足够的有效破片，同时弹体壁厚沿轴向有合理的厚度变化，头部壁厚稍厚保证侵彻能力，能够在碰击目标时先钻入一定深度再起爆，提升毁伤效果，尾部壁厚逐渐减薄，配合尾翼结构控制全弹的质心位置。在三维建模的过程中，所有回转面的轮廓度、尾翼的对称度、各部件的同轴度都需要严格控制公差，因为哪怕是微小的形位偏差，

　　在数公里的射程上都会被放大成数十米的落点偏差，这也是这类弹药结构建模和普通机械零部件建模最大的区别——不仅要考虑静态的装配关系，还要充分考虑结构偏差对动态飞行性能的影响。另外，弹体上的定心部位置设计有两个环形凸起，和炮管内壁直接接触，在弹丸沿炮管运动时起到导向作用，定心部的宽度、直径公差都经过严格计算，既能够保证弹丸在膛内的运动姿态正确，又不会因为接触面积过大导致摩擦阻力过高，影响出炮口初速。闭气沟槽的截面形状为矩形，沟槽的深度、宽度以及间距都经过流场仿真优化，能够在发射时让火药燃气在沟槽内形成涡流，起到自紧密封的作用，不需要额外加装闭气环就能达到理想的闭气效果，简化了弹体结构，降低了生产加工的难度。尾翼和尾管的连接采用过盈配合加铆接的固定方式，能够承受发射时数千个G的过载，不会在膛内或者出炮口时出现尾翼脱落、变形的情况，翼片的边缘做了倒角处理，避免勤务操作时划伤操作人员，同时也能减少飞行过程中的翼尖涡流阻力。这类结构数模的搭建，能够为弹药的教学演示、勤务训练模拟、弹道仿真计算提供精准的数字载体，不需要拆解实弹就能让相关人员清晰了解弹体各部分的结构组成、装配关系以及功能原理，同时也能为后续的弹药改进设计提供基础的数模支撑，比如调整弹体壁厚分布、优化尾翼翼型、改进闭气结构等工作，都可以在现有数模的基础上快速迭代，减少物理样机的试制次数，缩短研发周期。
