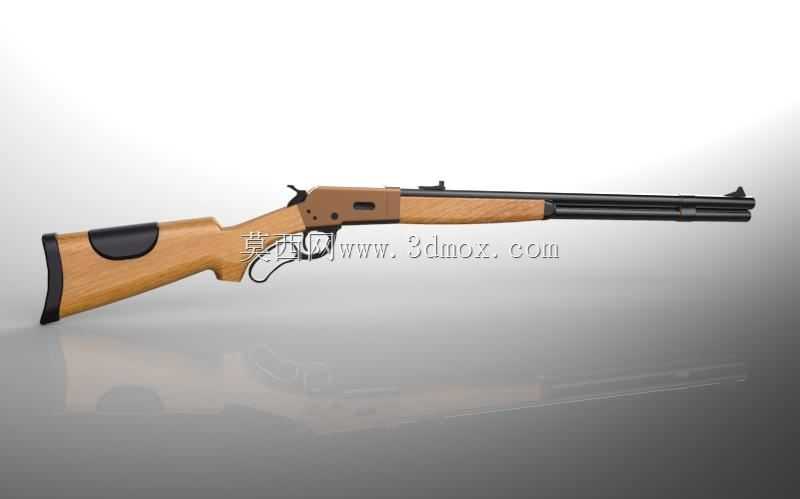

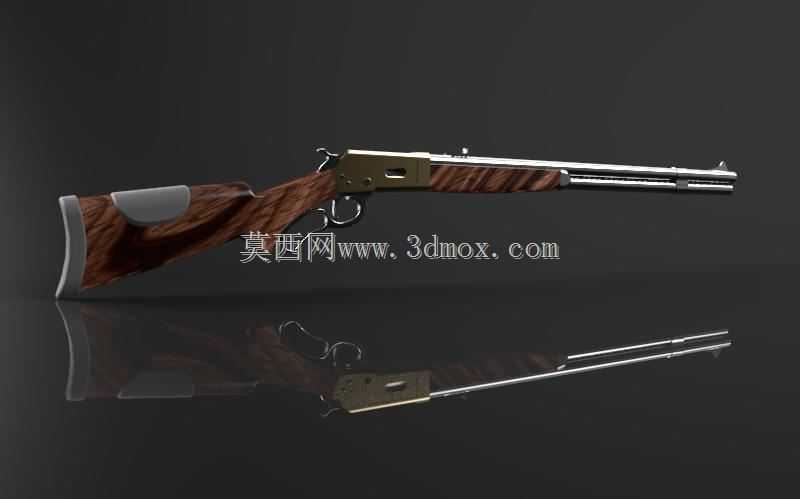

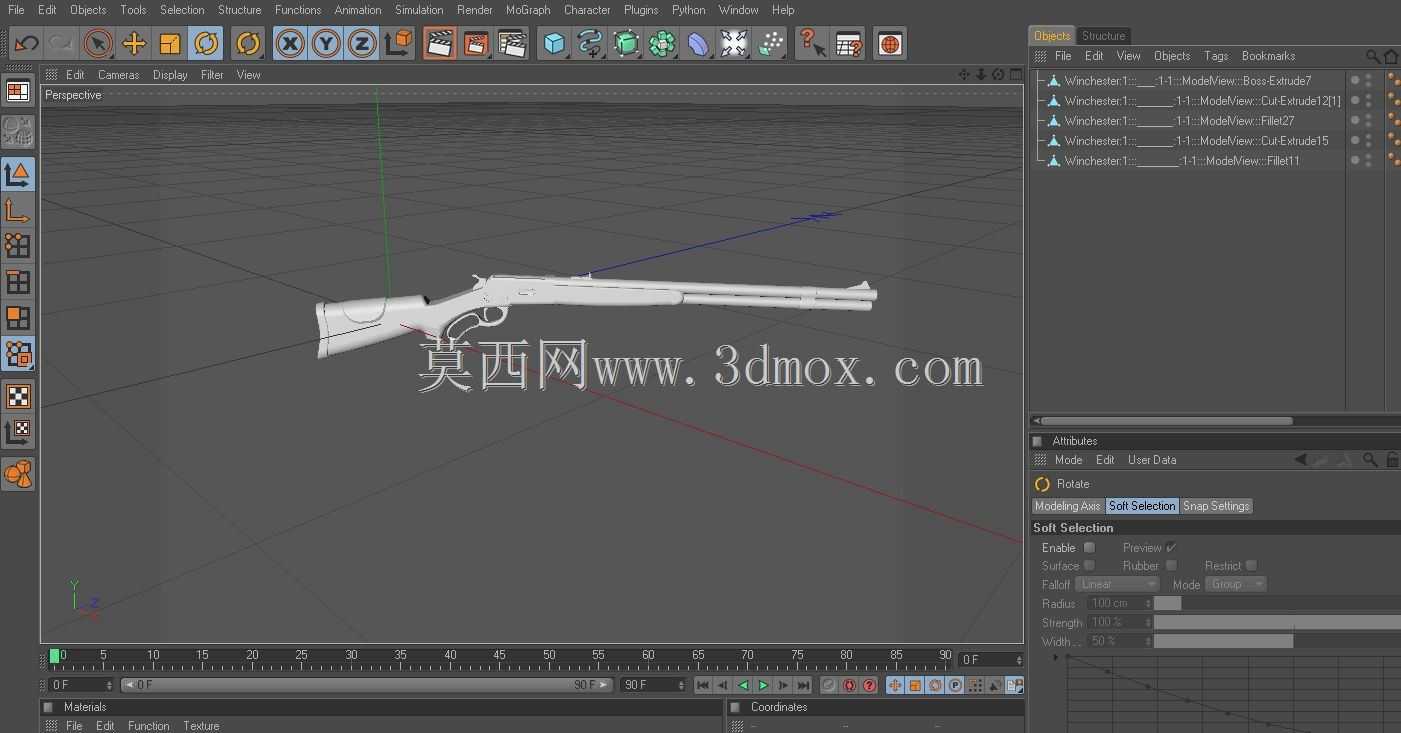

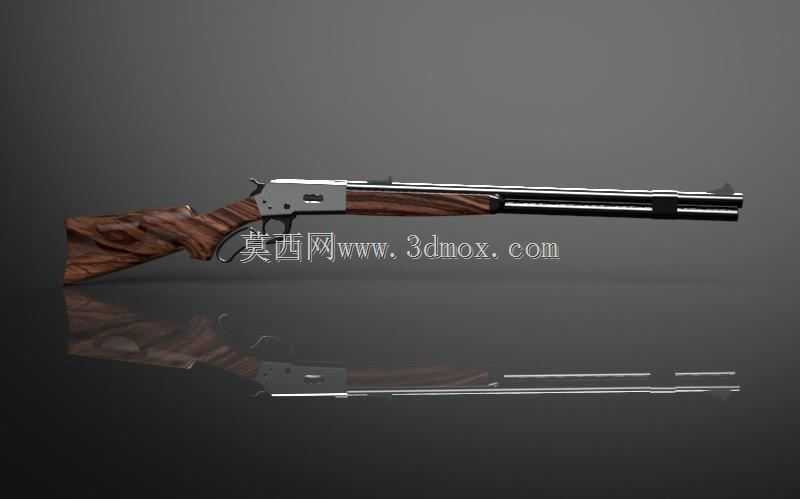

温彻斯特1886型杠杆式枪械结构三维建模

　　从结构设计角度拆解这套温彻斯特1886型杠杆枪械模型，首先要明确这类杠杆式长枪的核心应用场景——早期民用狩猎、户外作业防身，以及特定场景下的运动射击用途，其结构设计完全围绕手动供弹的可靠性、握持射击的人机适配性展开，没有多余的冗余结构。

　　先看整体的安装边界与尺寸逻辑，整枪长度控制在单臂可稳定握持、抵肩射击的合理区间，枪管部分采用长条形同轴布局，双管平行度公差在建模时严格控制在0.1mm以内，避免实际装配后出现弹道偏移的结构问题；枪托部分采用胡桃木纹理的曲面造型，建模时完全贴合人体肩窝、手掌握持的曲面弧度，握把处的凹陷深度、枪托尾部的倾斜角度，都经过人机工程校验，连续握持射击时不会出现局部应力集中导致的硌手问题。

　　核心的杠杆供弹结构是这套模型的设计重点，扳机前方的杠杆构件与枪机内部的抽壳钩、托弹板形成完整的联动机构，扳动杠杆向下旋转时，枪机后坐完成空弹壳抽出动作，同时托弹板抬升下一发弹药对准弹膛，杠杆复位时枪机向前推弹入膛、完成闭锁，整套联动机构的运动间隙在建模时预留了0.05mm的活动余量，既保证构件运动顺畅无卡滞，又不会因间隙过大出现结构晃动。机匣部分采用金属切削质感的实体建模，表面的防滑纹路、固定销钉的位置完全还原实枪的装配逻辑，所有销钉孔与对应构件的同轴度都做了约束，装配时不需要额外修配即可完成定位。

　　枪管与机匣的连接采用螺纹加固定销的双重定位结构，建模时螺纹参数匹配通用枪械连接标准，固定销孔贯穿机匣与枪管尾部，保证射击时的结构强度能够承受弹药击发的后坐力；护木部分的木质构件包裹枪管下半部分，与枪管之间预留了热膨胀间隙，连续射击时枪管升温产生的形变不会挤压护木导致结构变形，护木表面的防滑槽深度控制在2mm，既保证握持摩擦力，又不会因槽深过大积攒污垢影响清洁。

　　从建模的细节处理来看，所有金属构件的边缘都做了0.2mm的倒角处理，避免锐边划伤使用者，同时还原实枪表面的发蓝处理质感；木质枪托与护木的纹理走向顺着构件受力方向布置，既符合真实木材的下料逻辑，也能保证木质构件的结构强度，不会因纹理横向布置导致受力断裂。瞄具部分采用固定式准星与照门，准星高度、照门缺口的宽度都对应常用射击距离的弹道高设置，建模时准星与枪管轴线的垂直度做了严格约束，保证瞄准基线与枪管轴线的平行度误差在允许范围内。

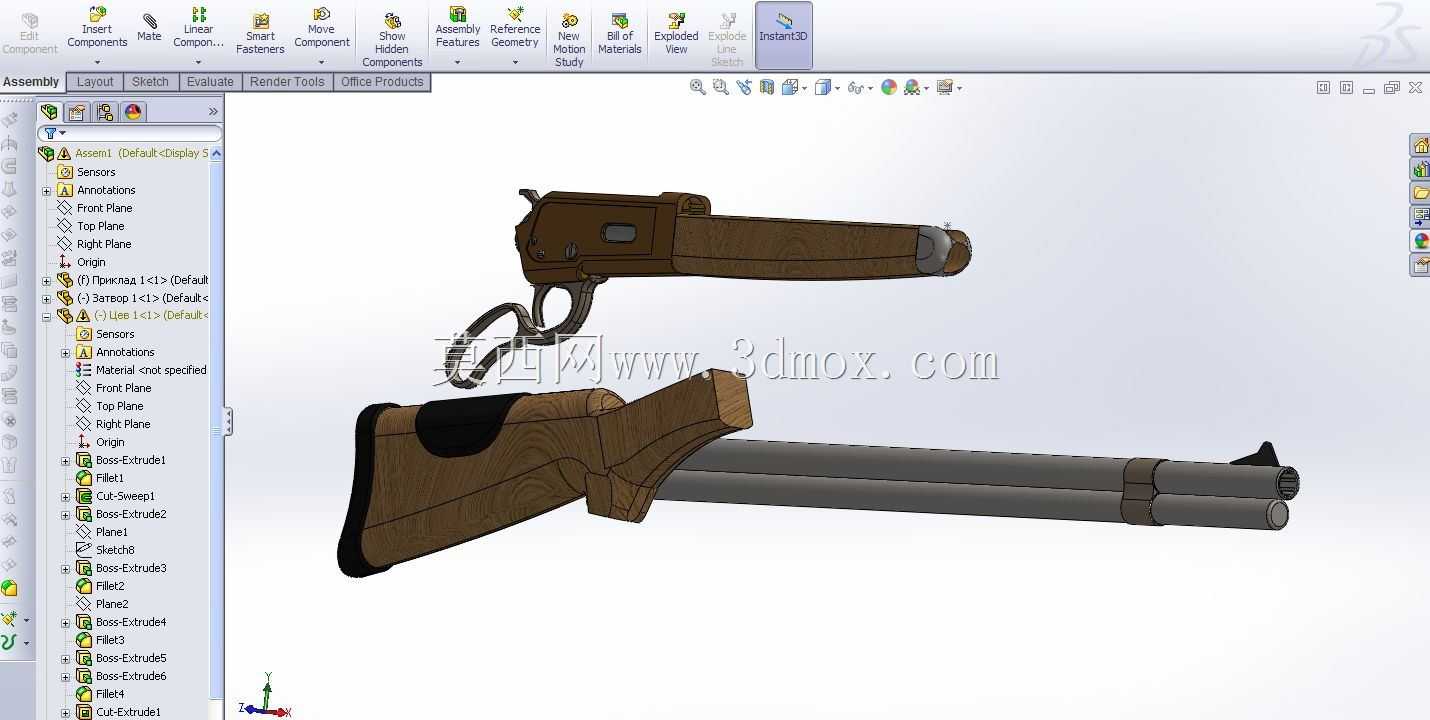

　　整套模型的构件拆分完全按照实枪的装配逻辑划分，枪托、机匣、枪管、杠杆、枪机、护木等构件都可以单独拆分，方便后续做结构运动仿真、装配工艺演示，也可以作为枪械结构教学的演示载体，帮助从业者理解杠杆式枪械的供弹、闭锁、击发的整套联动逻辑。在做结构校验时，特意模拟了杠杆扳动的全行程运动，确认所有联动构件在运动过程中没有干涉，托弹板的升降行程、枪机的后坐距离都匹配弹药的长度尺寸，不会出现供弹卡滞、退壳不畅的结构问题。另外，枪托尾部的抵肩板采用微曲面设计，建模时做了加厚处理，能够缓冲射击时的后坐力，降低使用者的肩部受力峰值，提升射击时的舒适度。
