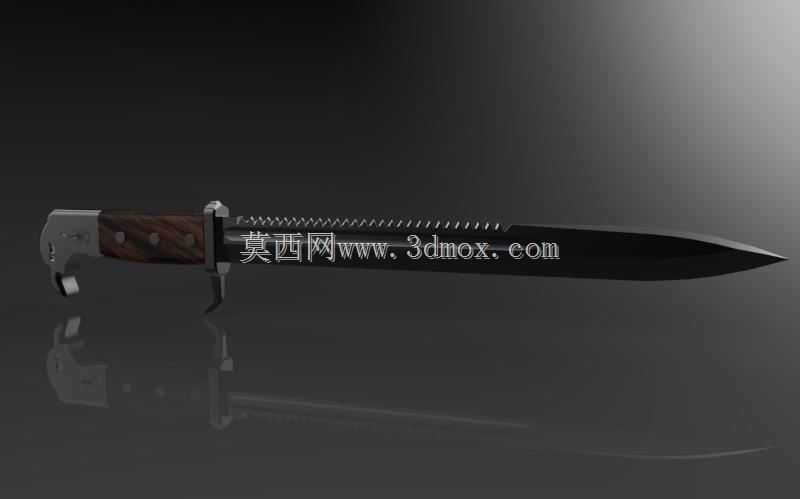

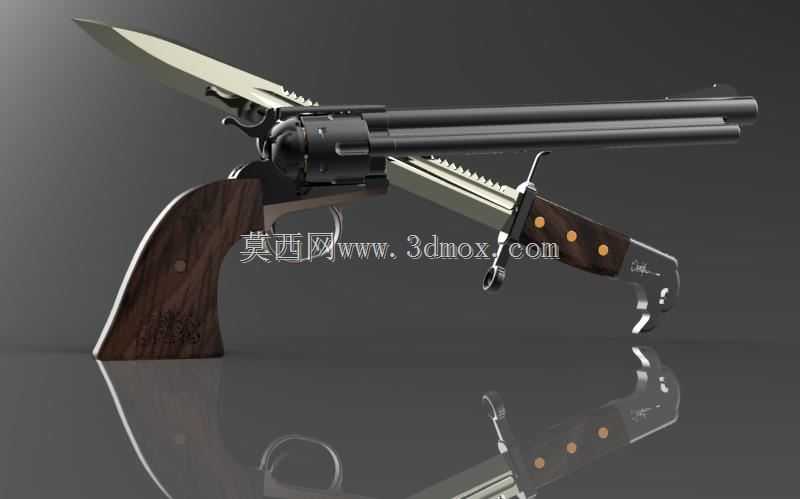

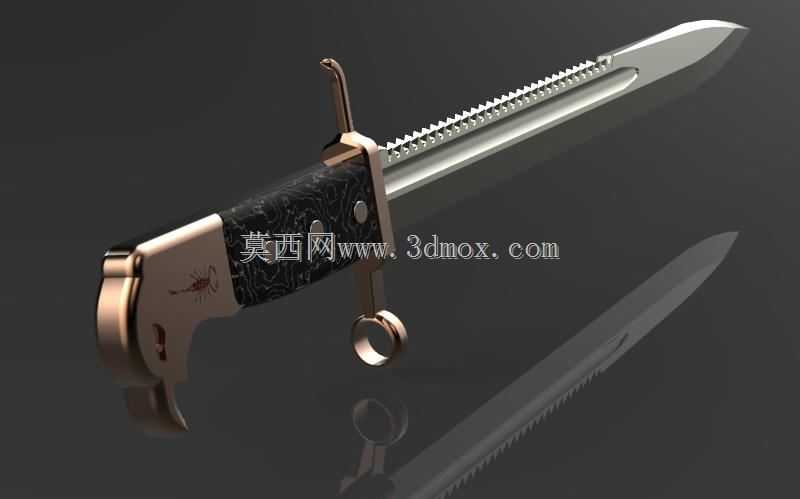

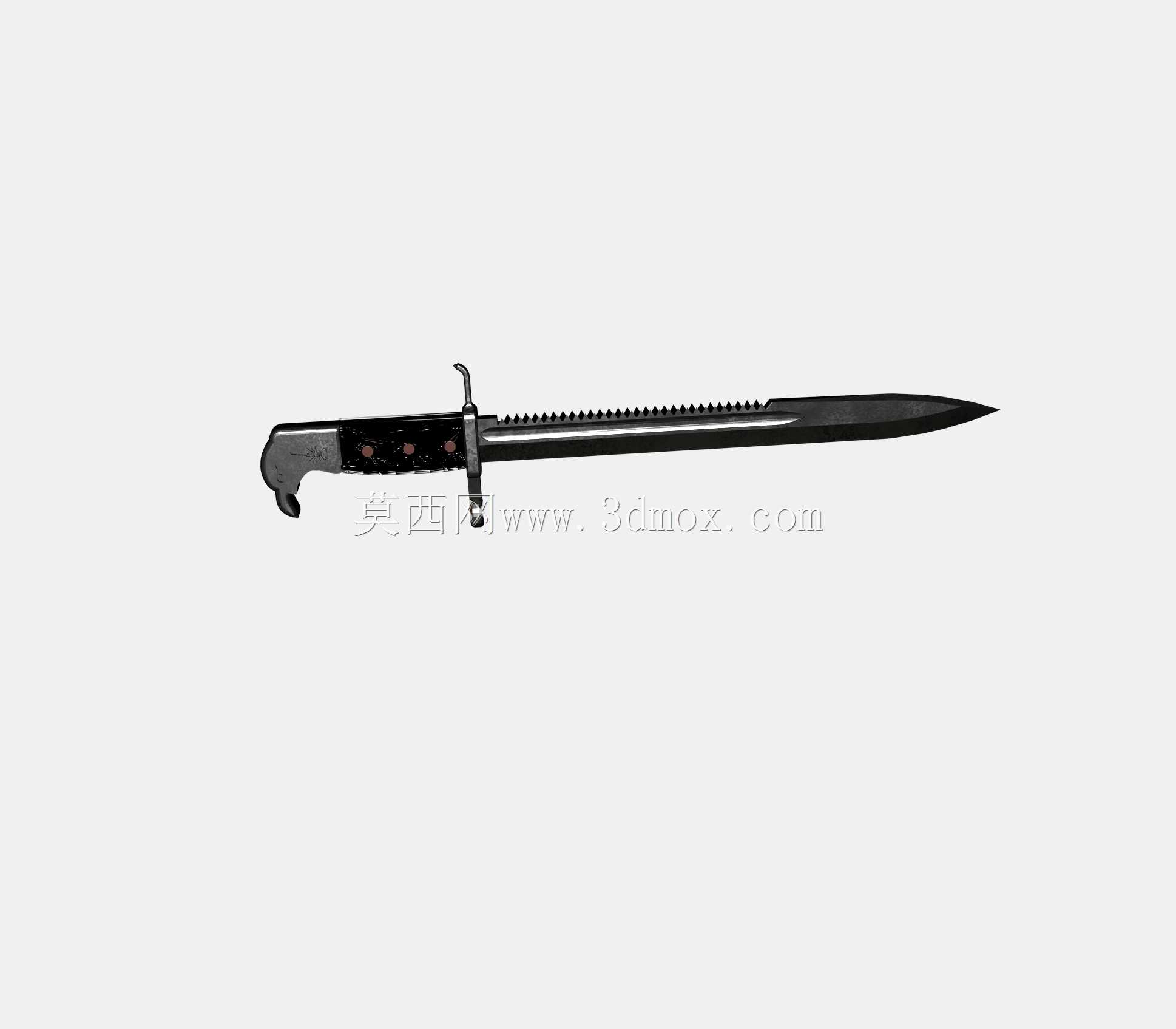

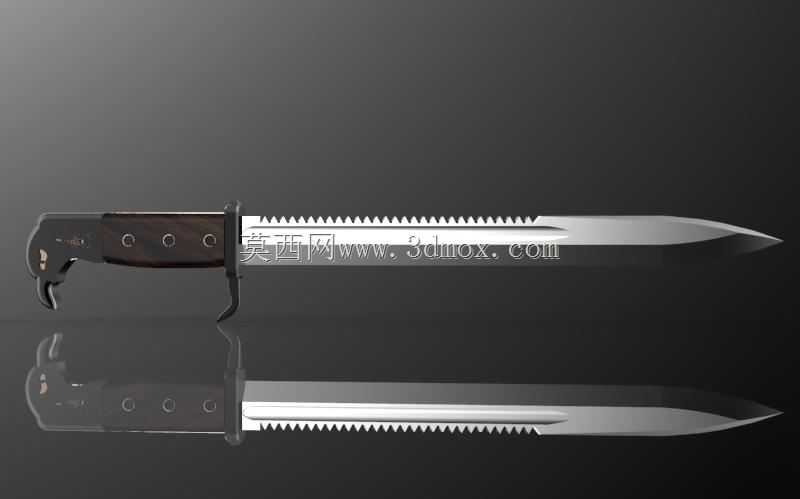

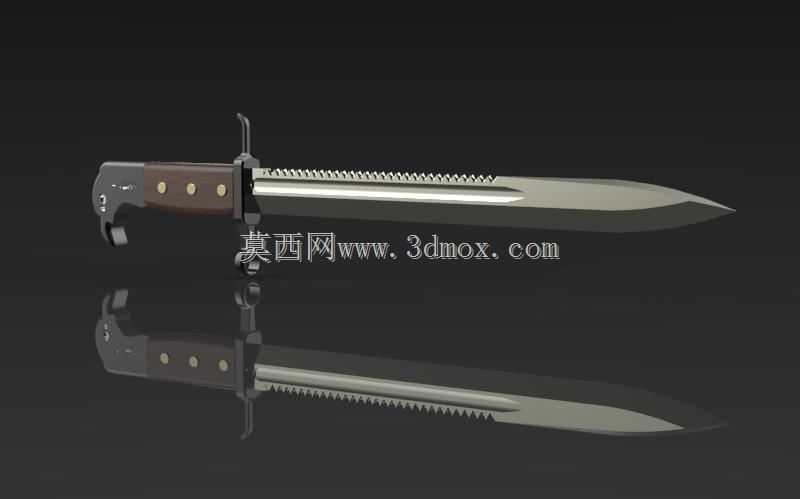

带背锯齿格斗刺刀结构三维数模

　　这款刺刀的三维结构设计，首先围绕多场景战术使用需求展开，日常可作为随身格斗刀具使用，加装适配卡座后可快速固定在制式步枪前端，作为近距离突刺装备使用，刀背的锯齿结构可拓展出锯割硬质绳索、薄金属板、野外植被枝条的功能，适配野外生存、战术作业等多场景的使用需求。从结构设计逻辑来看，整体采用对称式刃身布局，刃尖做了双面对称打磨的穿刺构型，可降低穿刺过程中的阻力，提升硬质目标的穿透效率；刃身靠近护手位置做了加厚处理，避免劈砍、穿刺过程中出现刃根断裂的问题，刀背的锯齿采用等距梯形齿构型，齿尖做了圆角钝化处理，既保证锯割作业的切削效率，也避免日常携行过程中齿尖误刮装具造成损坏。护手位置设计有向前突出的挡块与步枪卡座定位凸台，

　　挡块可避免格斗过程中手部前滑触碰刃口造成误伤，定位凸台可与步枪前端的刺刀座快速卡合，安装时仅需对准卡槽推入即可完成锁定，拆卸时按压卡座释放钮即可快速取下，整个安装拆卸过程无需额外工具，可在战术动作中单手完成操作。刀柄部分采用两片式防滑握片结构，握片表面做了交错的防滑纹理，握持时可增大与手掌的摩擦力，即使戴战术手套或者手部沾水沾汗的情况下也能保证握持稳定性，握片通过两颗沉头铆钉与刀柄内部的金属衬芯固定，衬芯与刃身采用整体锻造工艺加工，避免焊接位置出现应力断裂的问题；刀柄尾部设计有向下弯曲的尾钩结构，格斗时可抵住手掌根部，抵消穿刺过程中的后坐力，尾钩位置预留有挂绳孔，可穿入安全挂绳系在手腕上，避免剧烈动作中刀具脱手。从尺寸边界来看，

　　整刀全长控制在30厘米左右，其中刃身长度约18厘米，刀柄长度约12厘米，刃身最宽位置约3厘米，厚度约6毫米，整体重量控制在300克上下，安装到步枪上之后不会过多影响枪械的重心平衡，单独携行时也不会造成过大的负重负担。刃身表面做了哑光氧化处理，避免强光反射暴露位置，同时提升刃身的防锈耐磨性能，适应高湿高盐的复杂使用环境。建模过程中对各个配合面做了公差预留，握片与金属衬芯的配合面预留0.1毫米的胶层间隙，铆钉孔的位置公差控制在0.05毫米以内，保证装配后握片不会出现松动晃量；刺刀卡座的定位凸台尺寸与标准步枪刺刀座的卡槽尺寸做了适配设计，凸台的导入端做了15度的倒角，方便快速对准安装，锁定卡槽的位置深度控制在2毫米，

　　保证安装后不会出现意外脱落的问题。刀背的锯齿每个齿的切削角度做了优化设计，前角15度后角30度，既保证锯割金属材料时的齿尖强度，也能提升锯割木质、塑料等软质材料的切削效率，齿根位置做了圆弧过渡，避免应力集中造成齿部断裂。在结构强度校核层面，针对刃身的穿刺受力、刀柄的握持受力、卡座的安装受力分别做了仿真验证，刃身采用合金结构钢材质时，穿刺10毫米厚低碳钢板不会出现刃身弯曲变形，刀柄承受1000牛的轴向拉力时铆钉不会出现剪切断裂，卡座锁定位置承受500牛的横向冲击力时不会出现脱锁问题，完全满足实际使用的强度要求。
