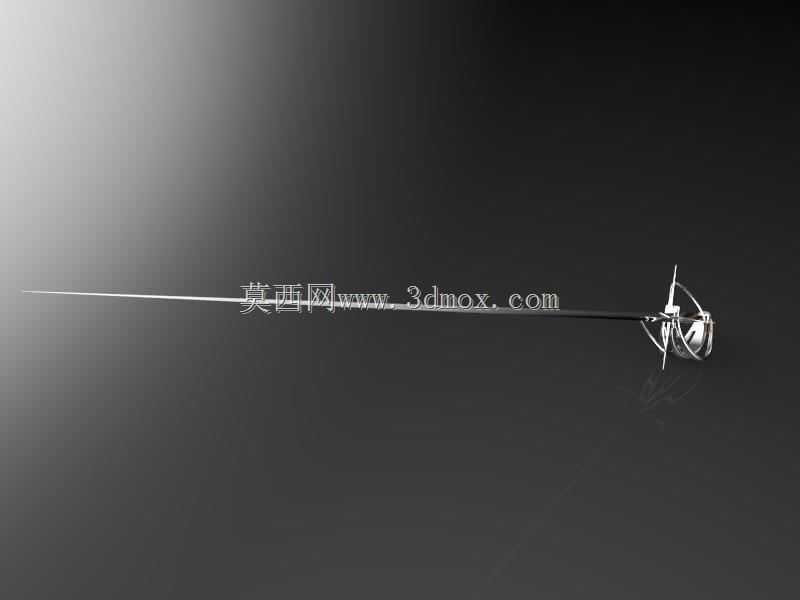

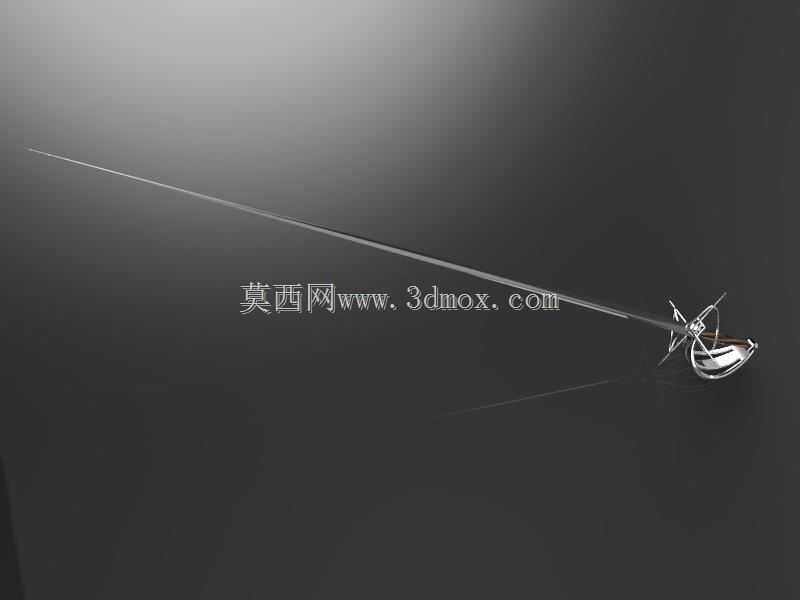

影视道具类细杆佩剑结构三维数模

　　该细长杆佩剑类构件的三维建模，最初是为影视武打道具的定制生产做前置结构验证，在实际道具加工场景中，这类细长杆件的结构合理性直接决定了拍摄使用时的安全性与仿真度。不同于实战兵器的厚重设计，影视道具用的佩剑需要兼顾视觉上的金属质感与挥舞时的轻便特性，建模阶段就需要平衡杆身的刚度与整体重量，避免拍摄过程中杆身出现过度震颤影响画面效果，同时也要防止杆件刚度过高在武打动作接触时造成演员磕碰受伤。

　　从结构设计思路来看，杆身采用变截面细长杆构型，靠近握持护手的位置截面直径略粗，向剑尖方向逐步平滑收窄，这种渐变截面的设计一方面可以保证握持端的结构强度，抵消挥舞时的根部应力集中，另一方面也能让剑尖部分保持足够的弹性，在做劈刺动作时能呈现出符合视觉预期的微形变效果。护手部分采用一体化的弧形挡片结构，建模时特意做了边缘的圆角钝化处理，所有外露棱边都保留了R0.8以上的圆角，完全规避尖锐棱角，这是道具类构件区别于实战兵器的核心设计要点，从根源上降低使用过程中的划伤风险。握持段的滚花纹理在建模时做了简化处理，没有还原真实金属滚花的细密齿形，而是采用等距环形凹槽的结构来模拟防滑纹理，既可以在后期渲染时呈现出足够的防滑质感，也能降低后续3D打印或者机加工的工艺难度，减少不必要的精细加工工序。

　　在安装边界的尺寸设定上，杆身总长度控制在1100mm左右，其中握持段长度为120mm，适配普通成年人的手掌握持尺寸，护手的最大外轮廓直径控制在130mm，不会因为尺寸过大影响手腕的转动灵活性。杆身的最大直径在靠近护手位置为6mm，向剑尖逐步收窄至1.5mm，这种尺寸设定下如果采用铝合金材质加工，整体重量可以控制在280g以内，单手握持长时间挥舞也不会产生明显的负重感。建模时特意校核了杆身的挠度参数，在杆身中点施加10N的横向载荷时，最大形变量控制在35mm以内，既不会因为刚度过大导致磕碰时的冲击力过大，也不会因为刚度过小出现挥舞时的无规则晃动。

　　从实际应用场景延伸来看，这套数模除了用于影视道具生产之外，也可以适配动漫展会的cosplay道具制作、文创类金属工艺品的开模生产，只需要调整材质参数和表面处理工艺，就能适配不同场景的使用需求。比如用于展会展示的静态展品，可以将杆身材质替换为不锈钢，提升整体的金属质感和结构耐久度，不需要考虑挥舞时的弹性需求，可适当加大杆身截面厚度；如果是用于儿童玩具类的衍生产品，则可以将整体材质替换为软质PVC，进一步降低结构硬度，同时在建模时将所有部件的连接位置做加强筋处理，避免反复弯折出现断裂。建模过程中所有的装配关系都采用了无间隙配合设定，护手与杆身、握持柄与杆身的连接位置都预留了0.1mm的粘接余量，不管是采用3D打印分件制作还是金属车削加工后组装，都不需要二次修配就能完成装配，大幅缩短后续的生产制作周期。

　　在结构细节处理上，剑尖部分没有采用尖锐的锥形结构，而是做了R2的球形钝头处理，即使是采用硬质材质制作，也不会出现穿刺风险，完全符合道具类产品的安全规范。握持柄的尾部做了直径10mm的圆头配重结构，建模时将整体的重心位置控制在距离护手25mm的杆身位置，这个重心位置刚好贴合手持器械的最佳握持平衡点，挥舞时不会出现头重脚轻的坠手感，也不会因为尾部配重过大导致手腕受力过大。整个数模的曲面全部采用G2连续过渡，没有出现碎面、尖角的几何错误，不管是导入渲染软件做材质效果表现，还是直接导入CAM软件做加工刀路生成，都不需要额外的几何修复工作，能直接对接后续的生产环节。
