手动小型卷烟设备结构三维数模

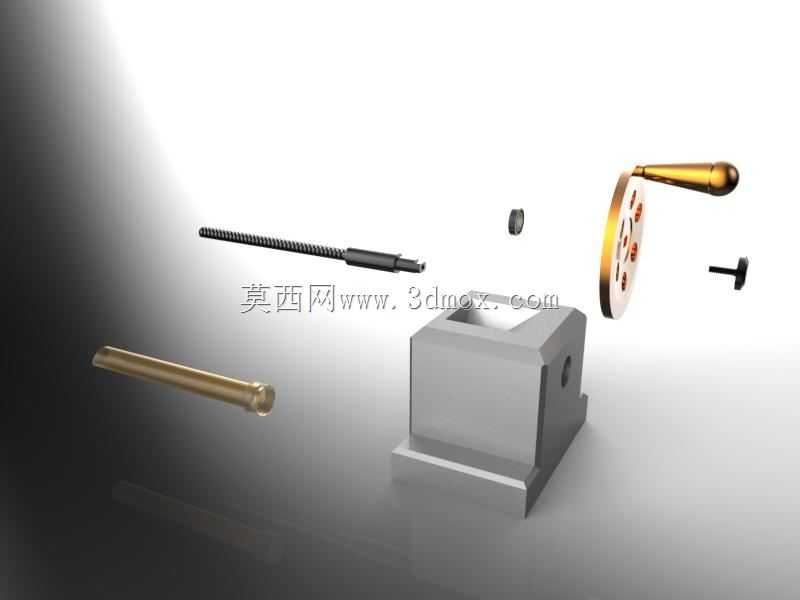

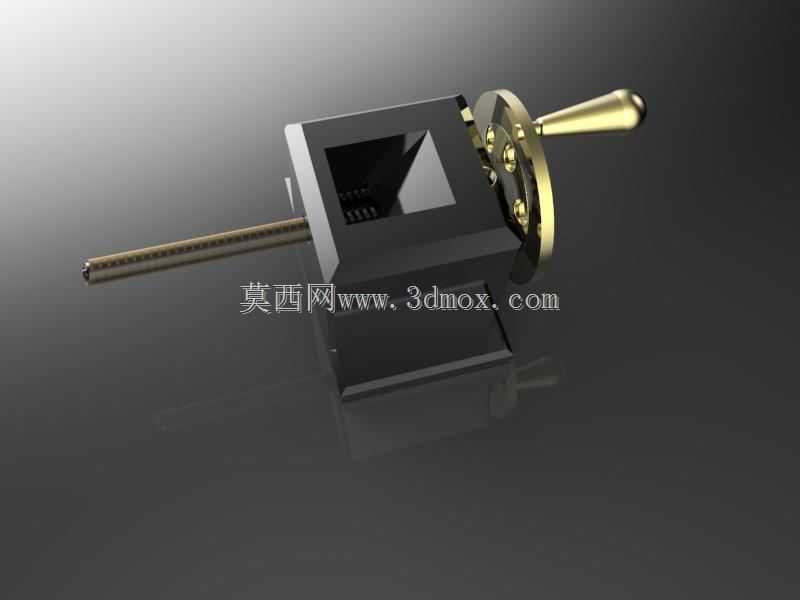

　　这套手动卷烟器具的结构设计，核心围绕单人手动操作的场景展开，适配个人自制烟卷的使用需求，整体结构没有冗余的复杂传动，所有构件都围绕填装、卷压、成型三个核心动作排布，没有多余的装饰性结构，完全以功能实现为核心设计导向。从结构拆解来看，基座作为整个器具的承载主体，采用带安装凸台的方块式结构，底部预留的平整安装面可以直接固定在木质或金属工作台面上，侧面的通孔用于安装压料构件的转轴，基座上部的成型槽尺寸严格匹配常规烟卷的外径参数，槽体内壁做了微小的圆角过渡，避免卷制过程中刮破烟纸，同时槽体的深度经过反复校核，既可以容纳足量的烟丝填充量，又不会因为槽深过大导致压合时烟纸错位。传动部分采用丝杆加手轮的组合结构，长丝杆的螺距经过匹配设计，

　　转动手轮时压料块的推进速度刚好适配烟丝压实的节奏，不会因为推进过快导致烟丝挤压过度出现紧实度不均，也不会因为螺距过小导致操作行程过长增加手动操作的负担，手轮部分采用带防滑纹理的金属握柄，转动时的力臂长度经过测算，普通人单手施加轻微握力即可完成整个压合行程，不需要额外借助工具。压料构件采用黄铜材质的长压杆，杆身的直线度公差控制在合理范围内，推进过程中不会出现卡滞，压杆的头部做了圆弧收边，和成型槽的内壁间隙控制在0.1毫米左右，既可以保证烟丝被均匀推送压实，又不会因为间隙过小刮蹭槽壁产生多余的金属碎屑。侧边的锁紧旋钮用于固定烟纸的起始端，旋钮的端面做了滚花处理，手动旋拧时不需要太大的力就可以夹紧烟纸边缘，

　　避免卷制过程中烟纸移位导致烟卷成型歪斜。整个设备的所有外露构件都做了倒角处理，没有尖锐的棱角，避免操作过程中划伤手部，各活动部件的配合间隙都经过合理设定，长期使用后即使出现轻微的磨损，也可以通过调整锁紧旋钮的预紧力消除间隙，不需要更换核心构件。从安装边界来看，整套器具的基座长宽尺寸控制在常规手掌可覆盖的范围，不需要占用太大的工作台空间，重量集中在基座部分，操作时不会因为手轮的转动力出现设备移位，不需要额外加装固定压块就可以稳定放置在平整台面上。各传动部件之间没有设置复杂的密封结构，因为整个设备的使用场景不存在粉尘或液体的侵入风险，开放式的结构反而方便日常使用后的清洁，只需要用毛刷扫去残留的烟丝碎屑即可完成维护，不需要拆解整个结构。

　　设计过程中特意将所有易损耗的部件都设计为可快速拆卸的结构，比如丝杆、压杆、手轮都可以通过简单的插拔完成更换，不需要专业的维修工具，普通使用者就可以完成日常的维护和配件替换。从功能实现逻辑来看，整个操作流程不需要外接动力源，完全依靠手动操作即可完成从烟丝填装、烟纸卷绕到胶边粘合的全部流程，单次卷制的行程经过优化，从填料到取出成品烟卷的整个过程只需要数秒即可完成，卷制出的烟卷紧实度均匀，外径一致，不会出现松紧不均导致的燃烧速度差异。各构件的材质选择也完全匹配使用场景，基座采用硬度较高的金属材质保证整体结构的刚性，传动丝杆采用耐磨钢材延长使用寿命，压杆采用黄铜材质避免和烟丝直接接触产生异味，手轮部分的配重经过调整，转动时的惯性刚好可以辅助完成后半段的压合行程，减少手部的施力负担。
