双风扇造型桌面散热设备外观结构设计

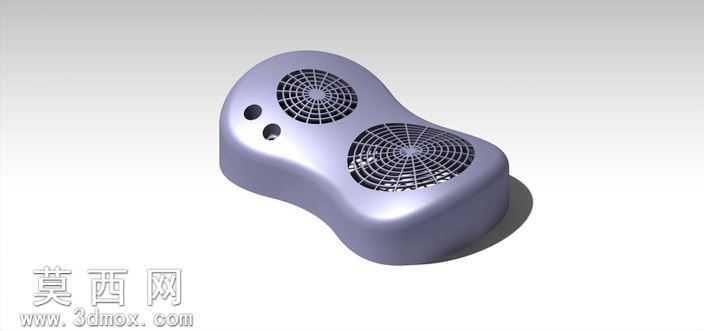

本作品为桌面型双风扇散热设备的三维建模设计成果，整体采用流畅的仿生曲面造型思路，打破传统方正散热设备的刻板视觉感受，在建模阶段通过多轮曲面曲率调整，让壳体轮廓呈现自然顺滑的花生形过渡形态，所有边角均做了大圆角顺滑处理，既避免尖锐棱角带来的使用安全隐患，也让整体外观更具亲和感，适配桌面使用场景的家居、办公环境搭配需求。建模过程中首先搭建整体轮廓的骨架曲线，通过控制点调整曲面的起伏弧度，确保壳体表面无曲率突变、无生硬折角，为后续的壳体壁厚设计、内部元器件安装预留充足的规整空间。在结构设计上，壳体表面预留两个尺寸一致的圆形风扇安装位，安装位边缘做了适配风扇格栅的卡位结构，格栅采用放射状加环形加强筋的结构设计，既保证通风散热的气流通畅性，也能通过筋条结构提升格栅位置的结构强度，避免外力按压出现形变破损；在壳体侧上方位置预留两个圆形的功能按键安装孔位，孔位边缘做了沉台设计，方便按键装配后与壳体表面保持齐平，提升整体外观的一体性。材质渲染阶段，壳体主体采用哑光浅紫灰色的磨砂塑料材质，调整材质的粗糙度参数模拟ABS注塑件的细腻磨砂质感，避免高光亮面带来的廉价反光感；风扇格栅位置采用同色系稍深的半哑光材质，和主体壳体形成细微的视觉层次区分，同时还原塑料格栅的真实质感；渲染过程中搭建了柔和的三点布光系统，主光从侧上方照射打出曲面的自然明暗过渡，辅光补亮暗部细节避免阴影死黑，轮廓光勾勒壳体边缘的流畅线条，地面添加柔和的投影效果，让整体渲染效果真实还原产品落地后的视觉状态。设计过程中充分考虑了注塑生产的工艺可行性，所有曲面的拔模角度均控制在合理范围内，避免出现倒扣结构增加模具复杂度，壳体壁厚保持均匀一致，防止注塑过程中出现缩痕、翘曲等生产缺陷，在保证外观美观度的同时兼顾量产落地的实用性，两个风扇的布局经过气流模拟优化，能够形成覆盖范围更广的送风区域，提升设备的散热送风效率。
