LPG系统喷油嘴修理工装结构设计

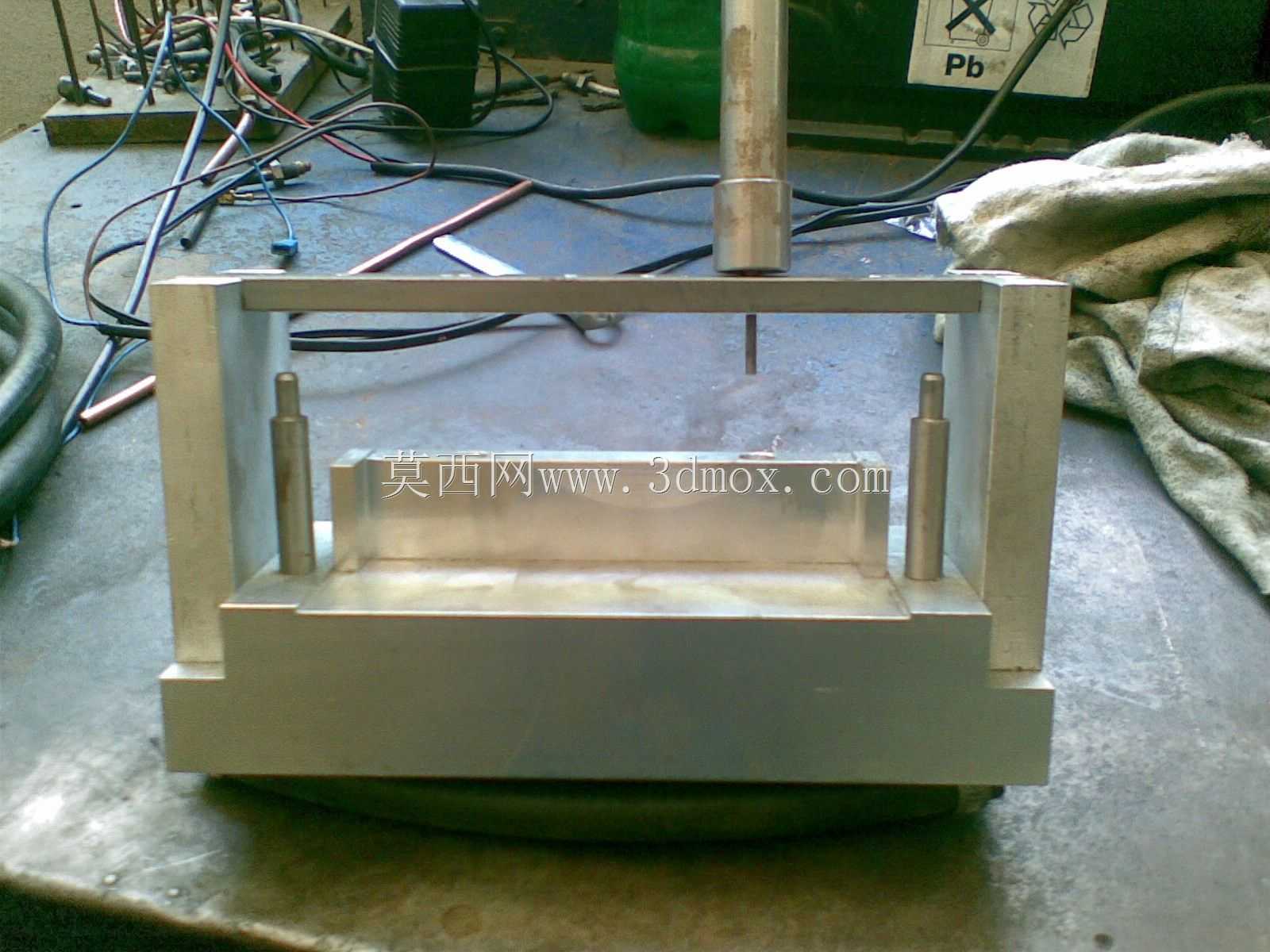

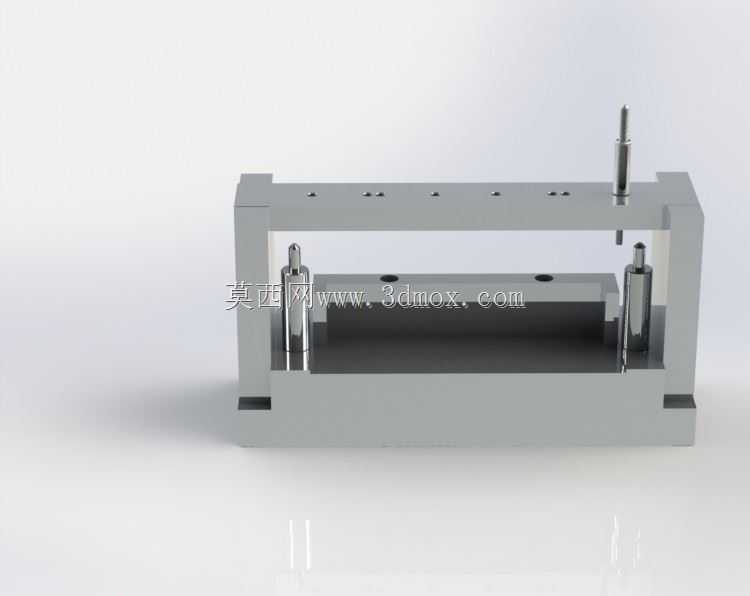

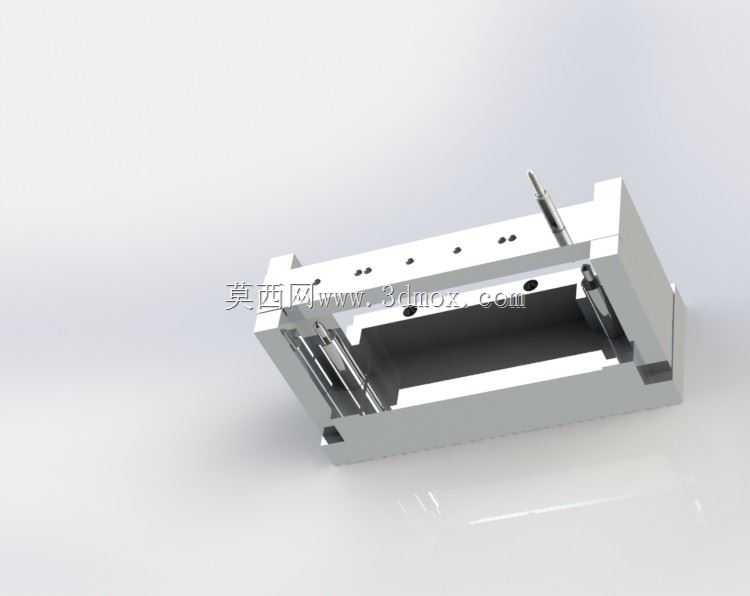

　　在液化石油气动力车辆的售后维修场景中，喷油嘴作为燃料供给系统的核心精密部件，其检修精度直接影响发动机的空燃比控制效果与排放表现，常规的台架拆解往往缺乏专用定位结构，容易在拆装过程中碰伤喷油嘴的密封锥面与衔铁配合面，造成维修后出现滴漏、喷油量偏差超差的问题。这套针对LPG喷油嘴修理设计的工装结构，从实际维修工位的操作逻辑出发，采用框式开放式主体架构，主体基座采用下沉式槽型设计，槽体的内壁加工有定位基准面，可适配不同外形尺寸的LPG喷油嘴壳体装夹需求，槽体两侧预留的滑动导向槽，可配合不同规格的压头、定位销组件，实现喷油嘴拆解、密封件更换、阀芯行程校准、密封性测试等多工序的装夹定位需求。

　　从结构设计的细节来看，工装主体的安装基准面平面度控制在0.02mm以内，保证装夹后喷油嘴的轴线与压装机构的同轴度偏差不超过0.015mm，避免压装过程中出现偏载导致的阀芯卡滞问题。基座上方的横梁结构集成了微调进给机构，可在拆解喷油嘴上端的调压弹簧座时，实现0.1mm级的进给精度，防止进给量过大碰伤弹簧座的调节螺纹。两侧的导向立柱采用硬化处理的不锈钢材质，表面粗糙度达到Ra0.8，保证滑动压块的运动顺畅无卡滞，同时耐维修过程中接触的LPG残留介质、清洗剂腐蚀，长期使用不会出现锈蚀卡滞的问题。

　　在实际维修作业中，这套工装可覆盖市面主流车型的LPG喷油嘴修理需求，无需针对单一型号制作专用夹具，降低维修工位的工装储备成本。工装的底部预留了标准的台钳装夹位，可直接固定在维修工作台的台钳上，也可通过底部的四个安装孔配合螺栓固定在专用维修台架上，安装边界适配多数现有维修工位的布局，不需要对现有工位进行改造即可投入使用。工装的整体外形采用方正的框式结构，无突出的尖锐边角，避免维修操作过程中剐蹭操作人员，同时开放式的槽体设计方便维修过程中清理残留的密封胶、磨损碎屑，不会出现杂物堆积在定位面影响装夹精度的问题。

　　设计过程中充分考虑了维修操作的人机工程，操作侧的空间预留足够的扳手、镊子等工具操作余量，在进行密封O型圈更换、喷油孔疏通等精细操作时，操作人员的手部有足够的操作空间，不会被工装结构干涉。针对LPG喷油嘴修理过程中需要进行的密封性测试工序，工装的基座槽体可兼容测试气嘴的安装，装夹完成后可直接通入压缩空气进行密封性能检测，不需要二次装夹，减少工序间的转运与重复定位误差，提升维修效率与检修精度。整套结构没有采用复杂的非标定制零件，多数导向件、紧固件都采用通用标准件，后期维护更换配件成本低，适合各类汽修厂、燃气动力系统维修站点长期高频使用。
