外锥螺纹密封堵头结构设计

　　在液压管路、气动系统、流体输送设备的回路设计中，这类外锥螺纹结构的堵头是极为常用的封堵元件，主要作用是在管路预留接口、工艺孔、检修端口处实现可靠的介质封堵，避免管路内的油液、压缩空气、冷却介质等出现泄漏，同时也能阻挡外界粉尘、水汽进入管路内部污染介质。从实际应用场景来看，这类堵头广泛覆盖了工程机械液压系统、机床润滑回路、工业自动化气动管线、汽车动力总成油道等多个领域，但凡存在需要临时或长期封闭的内锥螺纹接口，都能见到这类结构件的身影。

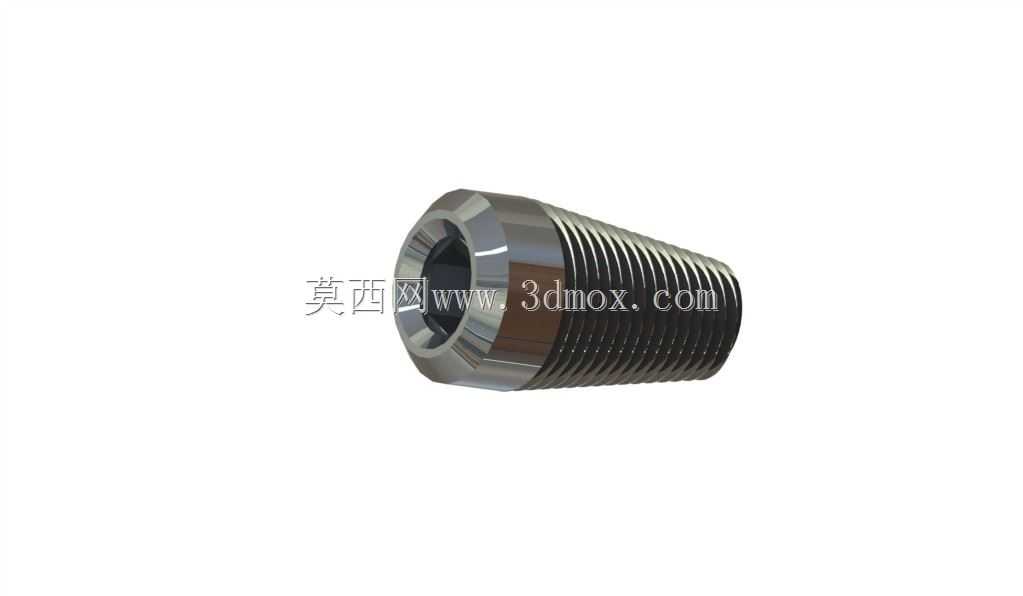

　　从功能特性上看，该堵头采用外锥螺纹的结构形式，依靠螺纹锥度带来的配合过盈量实现密封，相比直螺纹堵头不需要额外加装密封垫片，依靠螺纹牙型之间的紧密挤压就能填充配合间隙，在中低压工况下具备极佳的密封可靠性，同时安装时的拧紧力矩更容易控制，不会因为垫片压缩量不均出现偏载泄漏的问题。堵头的外端设计为外六角结构，能够适配标准开口扳手、套筒扳手的拧紧操作，在空间受限的管路布局场景下，也能通过六角面传递足够的拧紧力矩，保证安装到位。六角结构与螺纹段之间设计有退刀槽结构，能够避免螺纹加工末端的不完整牙型影响装配，同时也能在堵头拧入到位时，让六角端面与被连接件的安装面形成贴合限位，避免过度拧入导致螺纹孔胀裂。

　　设计这类堵头时，首先要匹配对应标准的锥螺纹参数，常用的包括NPT、ZG、Rc等系列锥螺纹，牙型角、锥度、每英寸牙数都要和被连接件的内螺纹孔严格对应，避免出现牙型不匹配导致的密封失效。螺纹段的长度需要结合常用安装基体的螺纹孔深度来确定，既要保证足够的啮合牙数来承受管路内的压力载荷，又要避免螺纹段过长导致安装时顶到螺纹孔底部，无法让密封段完全啮合。堵头的整体外形采用锥段加六角头的结构，没有多余的突出结构，安装后不会在管路表面形成过高的凸起，能够避免设备运行过程中被其他部件剐蹭，也能节省管路布置的空间。六角头的对边尺寸需要符合标准紧固件的尺寸系列，方便现场运维人员使用通用工具进行拆装，不需要配备专用扳手，降低现场维护的工具成本。

　　从安装边界来看，这类堵头安装时只需要在被连接件上加工出对应规格的内锥螺纹孔，不需要额外加工密封槽、台阶面等结构，对安装基体的加工要求更低。安装过程中只需要在螺纹表面涂抹少量密封胶或者缠绕聚四氟乙烯生料带，就能进一步提升高压工况下的密封性能，拧紧时按照对应螺纹规格的推荐力矩操作即可，不需要额外的锁紧结构，依靠螺纹本身的自锁特性就能防止设备运行过程中因为振动出现松动。堵头的外露六角头高度控制在合理范围内，既保证扳手有足够的咬合长度，又不会因为过高导致安装时与周边管路、部件产生干涉，在密集排布的阀块、集成油路板上，这种紧凑的结构优势尤为明显，能够在有限的安装面上布置更多的油路接口，提升集成阀块的空间利用率。

　　在实际选型应用中，这类堵头的材质通常根据输送介质的特性选择，普通液压油、润滑脂工况下采用碳钢镀锌处理即可满足防锈和强度要求，腐蚀介质工况则可以选用不锈钢或者铜合金材质，不同材质的堵头结构尺寸完全一致，具备很强的互换性。相比焊接式堵头、法兰式堵头，这类螺纹堵头的拆装效率更高，在需要频繁打开检修的工艺孔位置，能够大幅降低运维的拆装工作量，同时重复安装的密封可靠性也更有保障，不会因为多次拆装出现密封面损伤导致的泄漏问题。在三维建模过程中，这类堵头的螺纹部分需要准确还原锥度和牙型参数，方便在装配设计阶段进行干涉检查，确认拧入深度和周边部件的间隙，避免实际装配时出现顶碰、扳手空间不足的问题，六角头的尺寸也要严格按照标准建模，保证虚拟装配时的工具操作空间校核准确，为后续的生产装配、现场运维提供可靠的设计依据。
