NX替换引用集操作教学演示组件

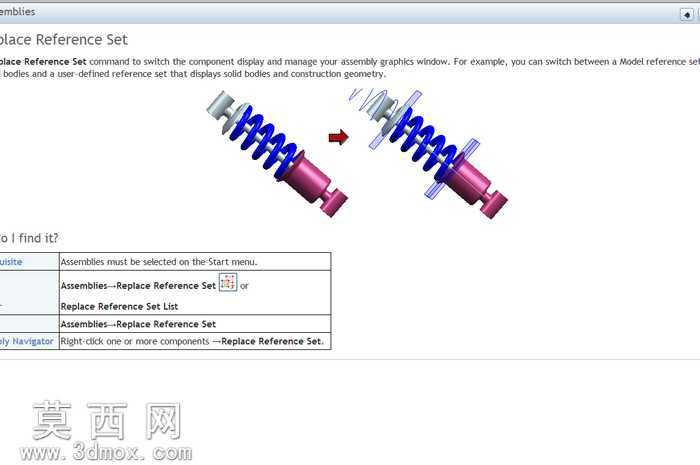

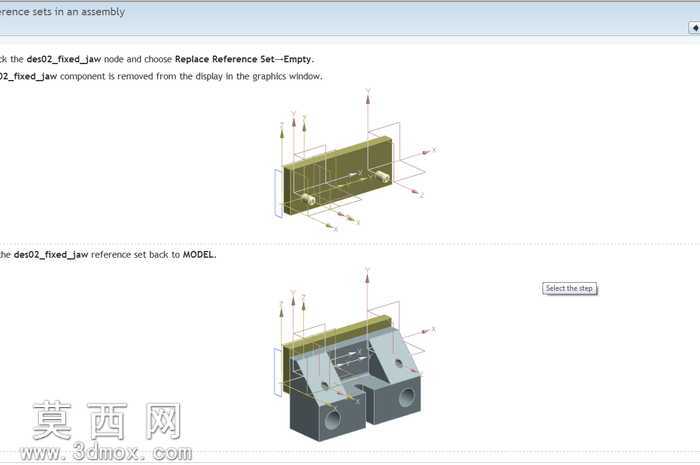

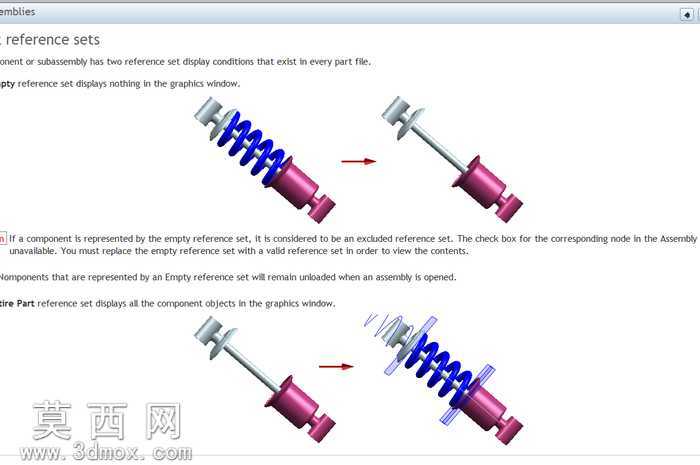

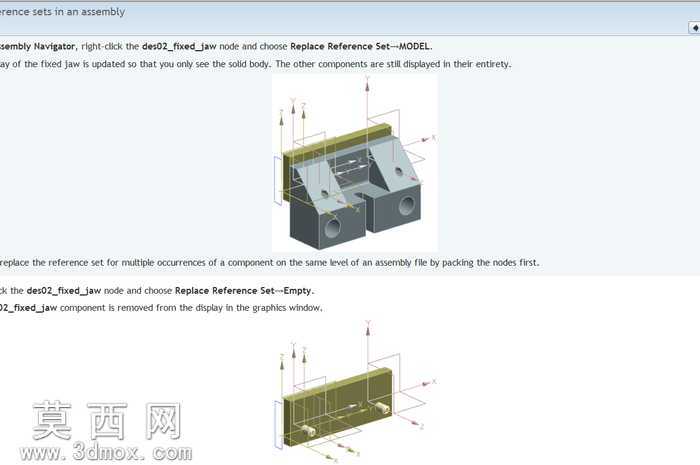

本套教学演示内容围绕NX装配环境下的引用集替换操作展开，配套的演示组件采用参数化建模方式搭建，核心演示构件包含柱塞杆、复位弹簧、套筒基座三个典型机械装配零件，所有零件均按照机械加工常用公差规范完成基础建模，特征树结构清晰完整，无冗余特征与建模错误，方便学习者拆解查看每个零件的建模逻辑与参数设置。在建模过程中，柱塞杆采用回转特征完成主体结构搭建，对杆身与端部推头的衔接位置做了圆角过渡处理，还原实际五金零件的工艺细节；复位弹簧采用螺旋扫掠特征生成，螺距、圈数、簧丝直径均按照常规小型弹性元件参数设置，扫掠路径与截面完全约束，避免后续装配时出现参考失效问题；套筒基座采用拉伸与布尔运算结合的方式完成内腔与外部安装结构的建模，内腔尺寸与柱塞杆、弹簧的装配尺寸做了间隙配合约束，还原真实装配场景下的配合关系。演示过程中通过两组对比操作，直观展示空引用集与实体引用集的显示差异：当组件被设置为空引用集时，装配环境下对应构件将被隐藏不加载，能够有效降低大装配文件的运行负载，提升大型装配体的操作流畅度；当替换为有效实体引用集后，构件的完整几何结构、材质属性将正常显示，方便进行装配干涉检查、运动仿真与工程图导出操作。整套演示内容的材质渲染采用软件默认的金属材质方案，柱塞杆与套筒赋予钢质哑光材质，弹簧赋予紫色合金材质，通过色彩差异区分不同零件，让操作前后的显示变化更加直观，帮助学习者快速理解引用集的作用逻辑，掌握在装配过程中灵活切换引用集、管理组件显示状态的实用技能，解决大型装配打开卡顿、组件显示异常、参考丢失等常见操作问题，同时配套的演示模型可直接用于操作练习，学习者可跟随演示步骤亲手完成引用集的创建、指定与替换操作，加深对装配层级管理逻辑的理解，为后续开展复杂机械产品的装配设计打下扎实的操作基础。
