同轴啮合传动齿轮组三维结构设计

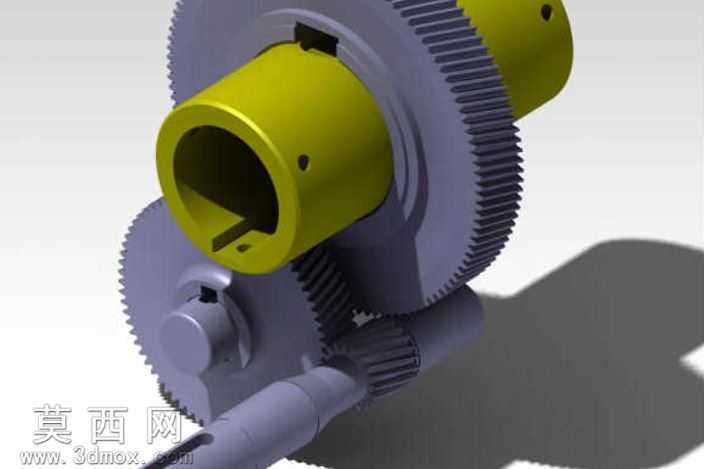

本作品为同轴布局的多齿轮啮合传动组件三维建模成果，建模过程严格遵循机械传动设计规范，先完成各齿轮的参数化齿廓绘制，依据渐开线齿形生成逻辑精准构建每个轮齿的齿顶、齿根、分度曲面，保证齿形参数符合传动啮合的精度要求，避免后续传动出现卡滞、干涉问题。建模阶段同步完成配套传动轴、轴套、连接键的结构搭建，针对轴与齿轮内孔的配合位置，精准设计键槽的尺寸与定位结构，还原平键连接的装配关系，确保扭矩传递路径的结构合理性，同时对轴端的定位孔、轴肩限位结构做了精细化建模，还原真实传动组件的装配限位逻辑。材质与渲染环节，对不同功能部件做了区分化材质设置：传动齿轮采用哑光灰金属材质，模拟调质处理后的钢制齿轮表面质感，还原金属部件的细微磨砂肌理与低反光特性；配套轴套采用亮黄色工程塑料材质，通过调整材质的反光度、粗糙度参数，区分金属与非金属部件的视觉差异，同时添加柔和的环境阴影效果，让各部件的装配层次更清晰直观。结构设计上，该齿轮组采用多层齿轮同轴布置结合侧方小齿轮啮合的布局，可实现多档位转速比的切换传递，建模过程中对各齿轮的啮合间隙做了校验，通过软件的干涉检查功能排除轮齿碰撞、轴件干涉的问题，保证各齿轮转动时的相对位置符合传动设计要求，既还原了真实齿轮传动组件的装配关系，也清晰展现了多齿轮啮合传动的内部结构逻辑，可用于机械传动原理演示、结构设计参考等场景。
