多色三角皮带轮工业传动部件设计

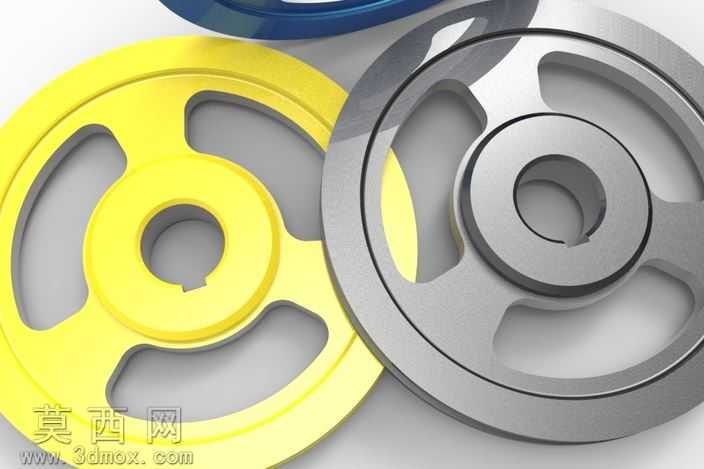

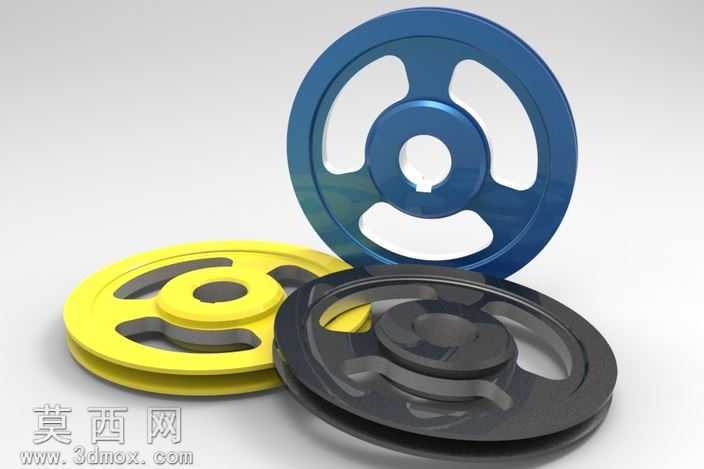

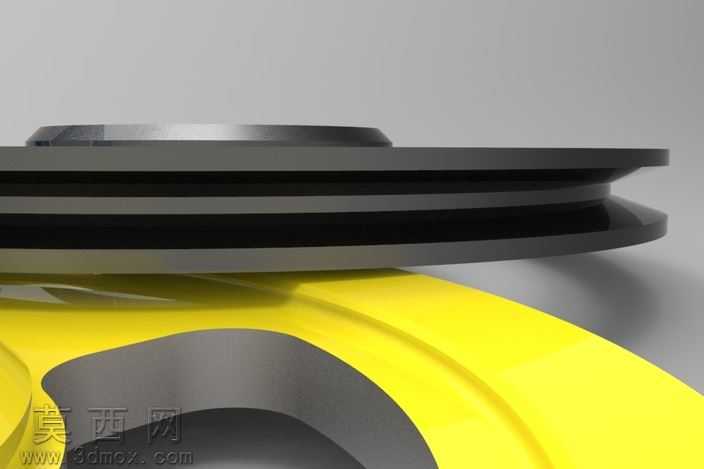

本次三角皮带轮的三维设计围绕工业传动场景的实际使用需求展开，建模阶段首先依据三角带传动的标准参数确定轮槽的截面角度、槽深、节圆直径等核心尺寸，保证轮槽与标准三角带的配合精度，避免传动过程中出现打滑、偏磨的问题。建模时先绘制轮体的旋转截面草图，通过旋转特征生成带轮的基础基体，随后依次完成轮毂键槽、轮辐减重孔、轮缘倒角等细节结构的构建：轮毂部分的内孔与键槽尺寸严格匹配常用传动轴的装配公差，保证安装时的同轴度；轮辐采用三孔式轻量化结构，在保证轮体整体结构强度、满足传动扭矩承载要求的前提下，尽可能降低带轮自身重量，减少传动过程中的转动惯量，提升传动系统的动态响应性能；轮缘的所有棱边都做了圆角过渡处理，避免应力集中导致的轮体开裂问题，同时也能防止安装调试过程中尖锐棱边划伤操作人员。材质与渲染阶段针对不同应用场景做了差异化的材质设定：蓝色款采用喷塑金属材质，表面带有细腻的哑光颗粒质感，适用于有防腐要求的户外传动设备；黄色款采用亮面工程塑料材质，适用于低载荷、低转速的轻工机械传动场景，具备自重轻、运行噪音小的优势；黑色款采用氧化发黑处理的钢材材质，表面带有金属磨砂质感，适用于高载荷、高转速的重型工业传动场景，具备耐磨、抗疲劳性能优异的特点。渲染阶段通过Keyshot搭建工业展示场景，采用柔和的侧上方主光搭配环境补光，清晰呈现不同材质带轮的表面质感与结构细节，多角度展示轮槽、轮毂、轮辐的结构特征，让使用者能够直观了解带轮的整体形态与结构特点。设计过程中充分考虑了三角皮带轮的实际装配与使用需求，所有结构尺寸都符合机械设计的相关标准，既保证了传动性能的可靠性，也兼顾了轻量化、易加工的生产要求，不同材质的版本可以适配不同载荷、不同工况的传动系统使用需求。
