嵌入式带触控调光LED面板灯结构设计

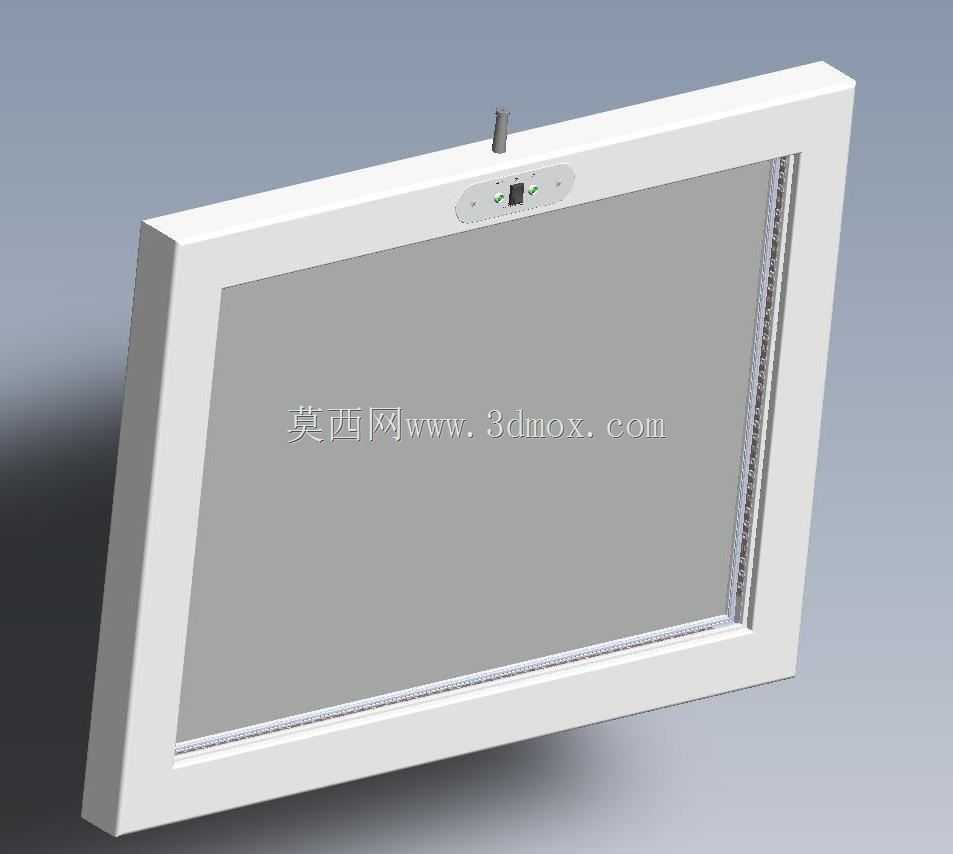

　　这款嵌入式面板灯的结构设计，最初是针对办公空间集成吊顶、家居厨卫暗装场景、商业展柜局部补光需求开发的，区别于传统明装吸顶灯的突出结构，整体采用窄边外框设计，安装完成后外框仅突出吊顶完成面极小距离，不会破坏顶面的整体平整性。从实际使用场景出发，设计阶段首先明确了安装边界的适配要求：外框整体采用轻量化铝合金挤塑成型工艺，边框壁厚控制在1.2mm，既保证整灯结构强度，避免运输、安装过程中出现边框形变，又能控制整灯自重，降低吊顶龙骨的承重负载；外框边缘做了15度的斜角导向结构，安装时可以顺利卡入提前开好的吊顶安装孔，配合背部的弹性卡扣结构，不需要额外打螺丝固定，适配9-18mm厚度的各类石膏板、矿棉板、铝扣板吊顶，安装容错率控制在±2mm，普通施工人员不需要专用工具就能完成快速装配。

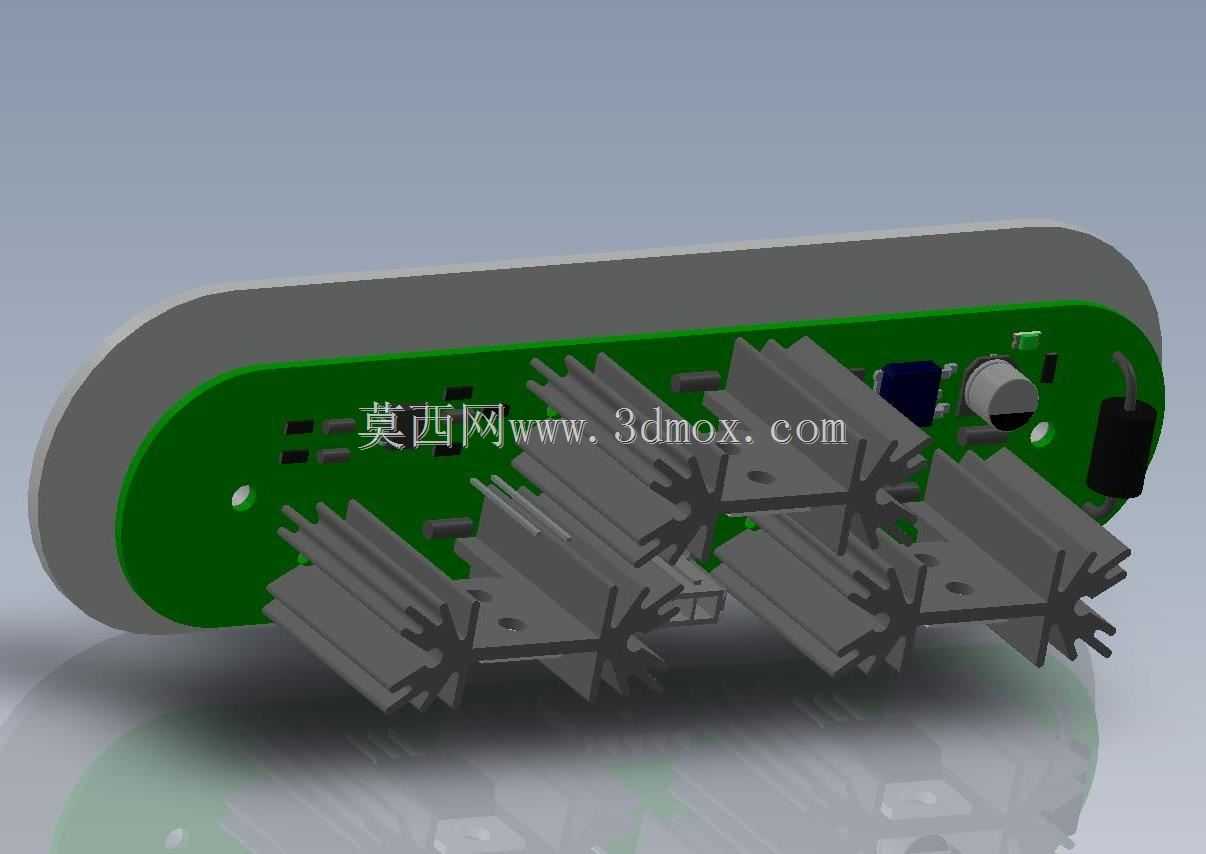

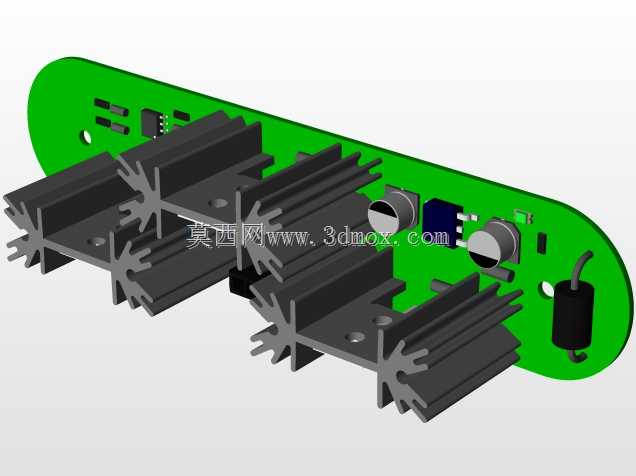

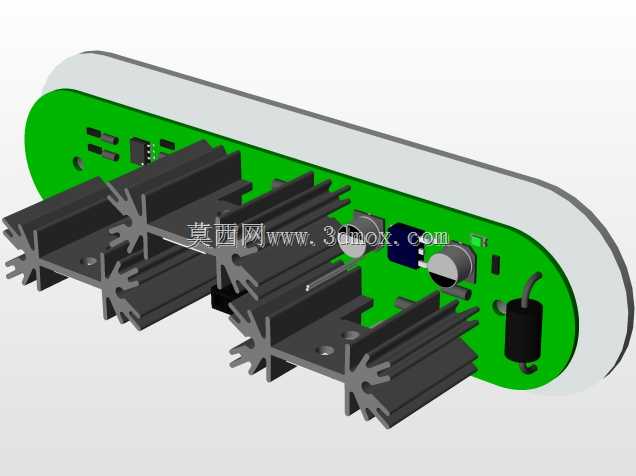

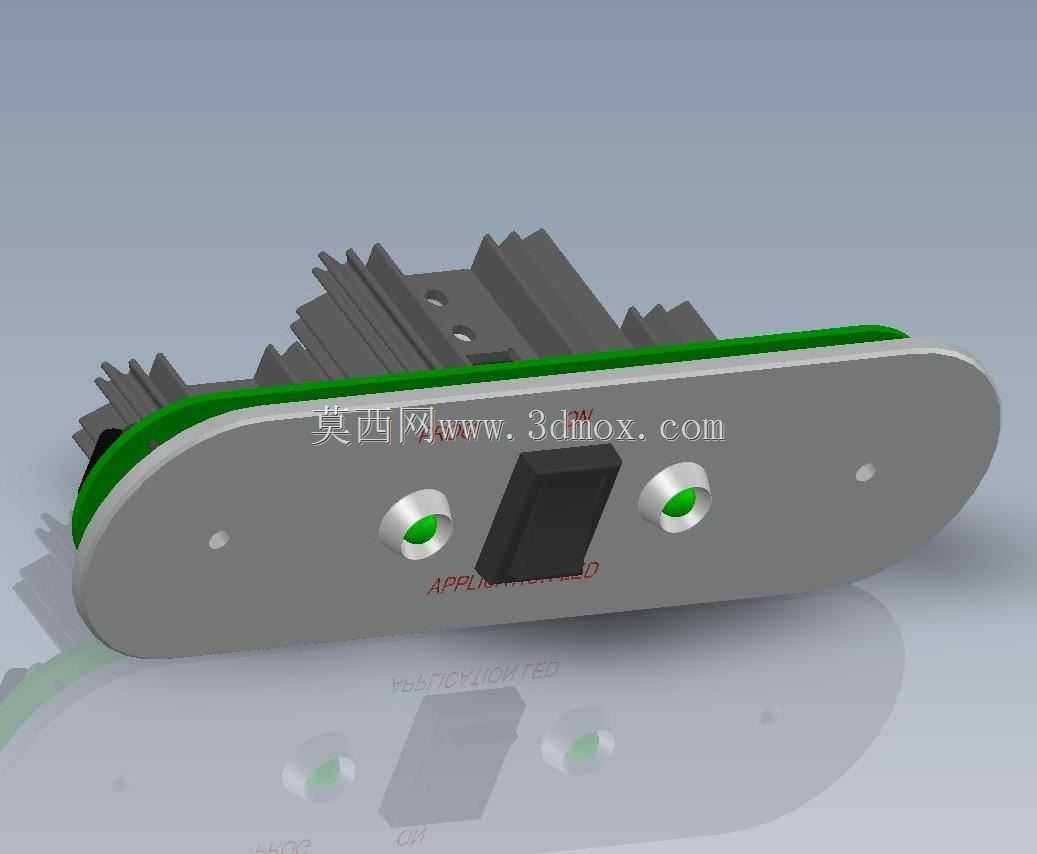

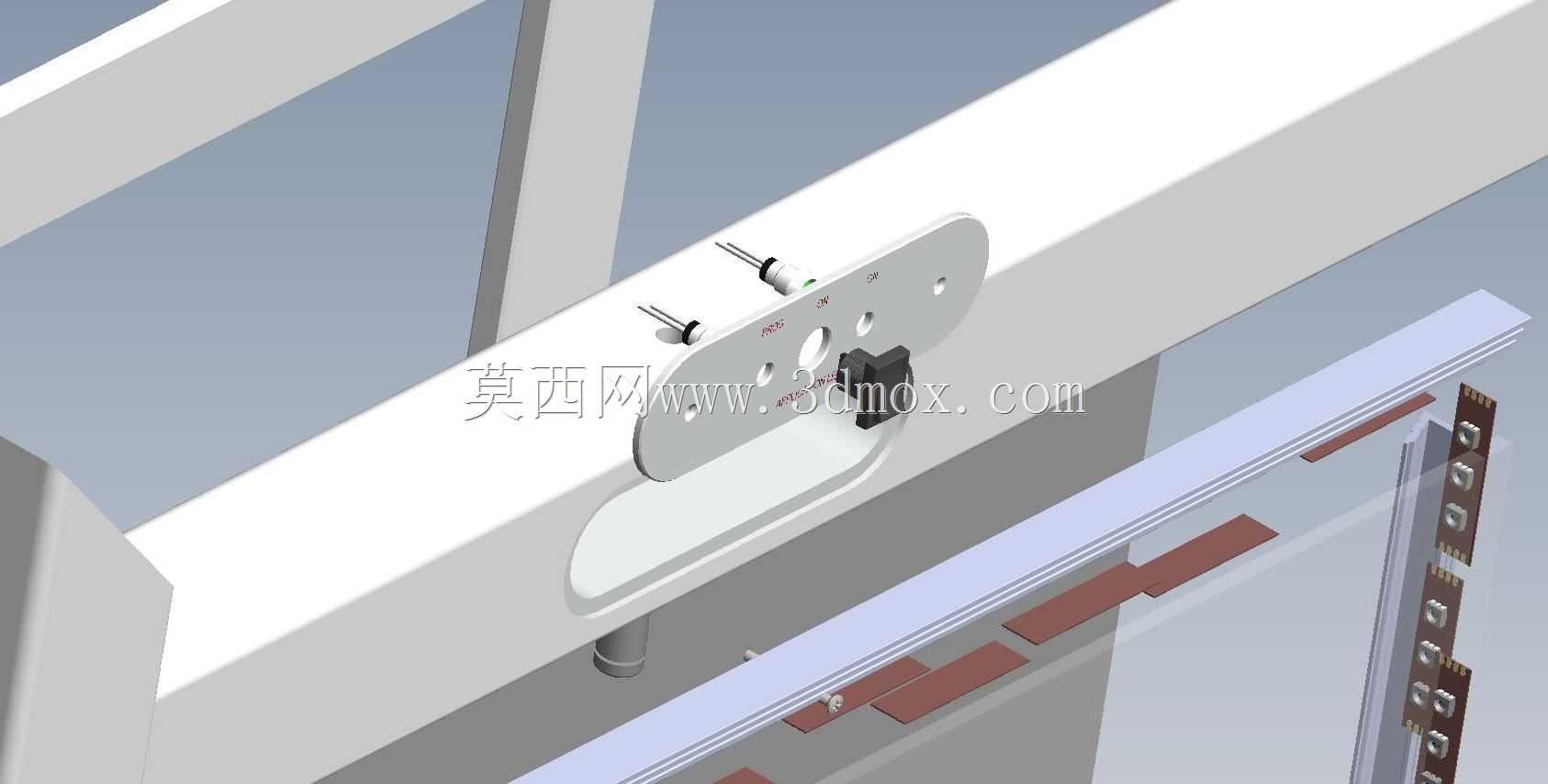

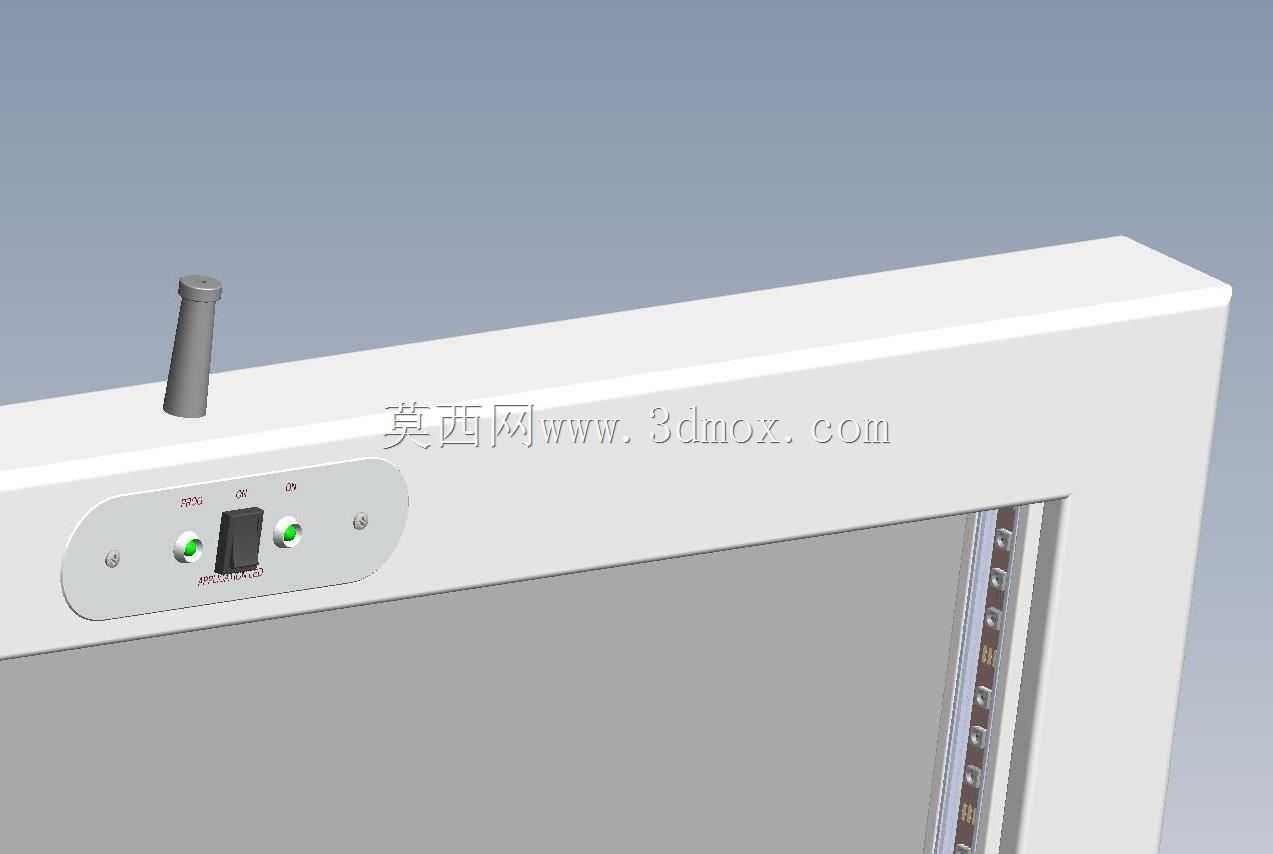

　　功能层面，这款灯具集成了RGBW四色混光结构，灯板沿外框内侧周向排布，区别于传统直下式面板灯的厚底结构，采用侧入式导光方案，导光板采用高透PMMA材质，背部覆有高反射率反光纸，配合正面的磨砂扩散板，出光均匀度可以达到0.85以上，不会出现明显的灯珠颗粒感，也不会在照射面形成明显的光斑边界。顶部的触控控制模块做了内嵌式设计，和外框表面保持齐平，不会积灰也避免突出结构磕碰损坏，触控区域集成了开关、亮度调节、色温切换、RGB色彩模式切换四个功能，短按实现开关控制，长按实现无极调光，双击切换混光模式，控制模块的电路板做了灌胶密封处理，满足厨卫空间的防潮使用要求，避免潮湿环境下电路出现短路故障。

　　设计过程中重点考虑了散热结构的合理性，LED灯珠直接贴合在铝合金外框的内侧筋位上，灯珠工作产生的热量可以直接通过金属外框传导到周围空气当中，不需要额外加装铝制散热片，既压缩了整灯的整体厚度，整灯厚度控制在45mm以内，适配绝大多数吊顶内部的预留空间，不会因为吊顶内管线排布密集出现安装干涉，也减少了零部件数量，降低整体装配复杂度。外框的拼接处采用45度角码连接结构，角码为镀锌钢板冲压成型，和铝合金边框通过自攻螺丝锁紧，拼接缝隙控制在0.1mm以内，不会出现明显的拼接错位，长期使用也不会因为温度变化出现边框开裂、缝隙变大的问题。

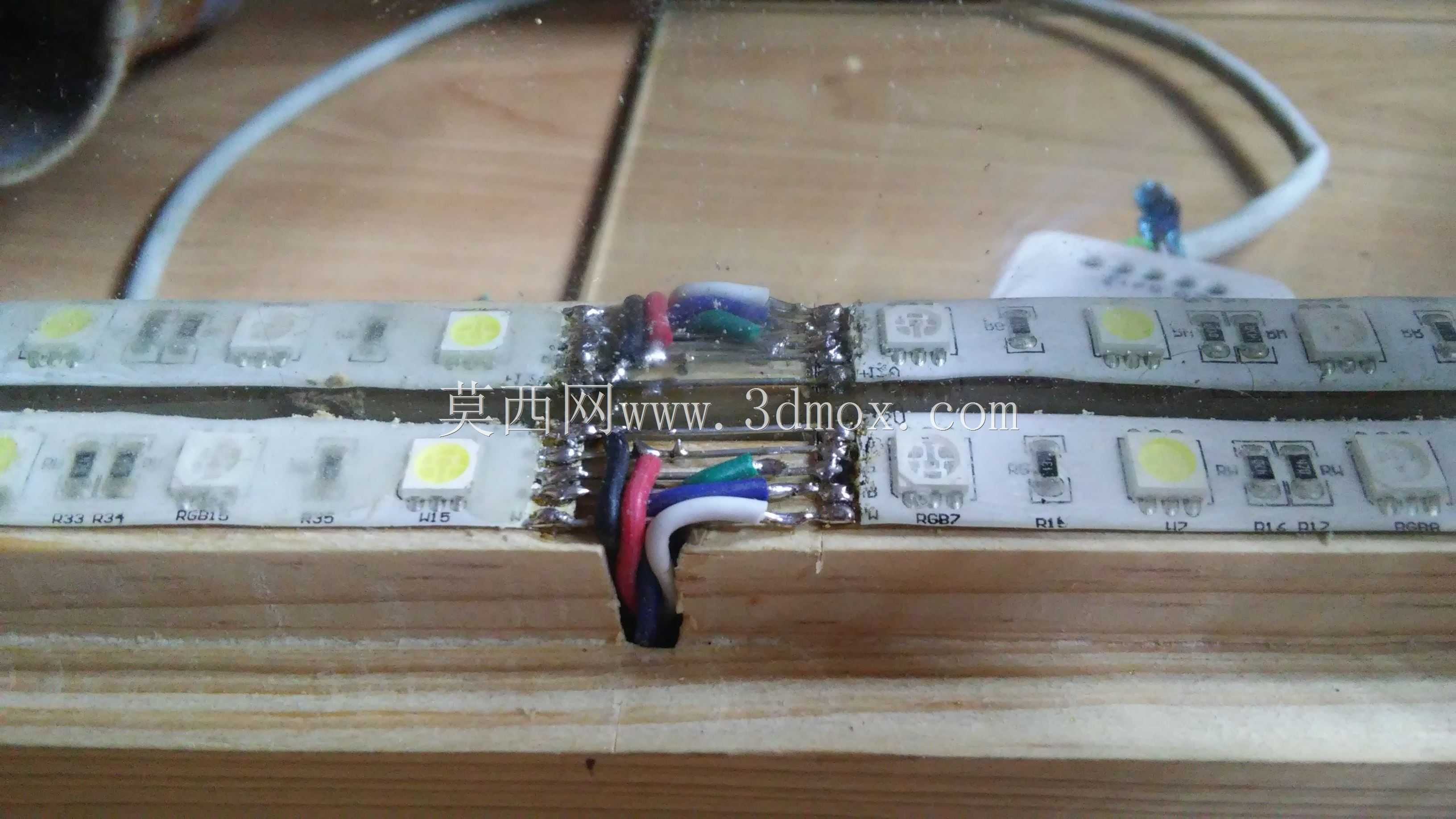

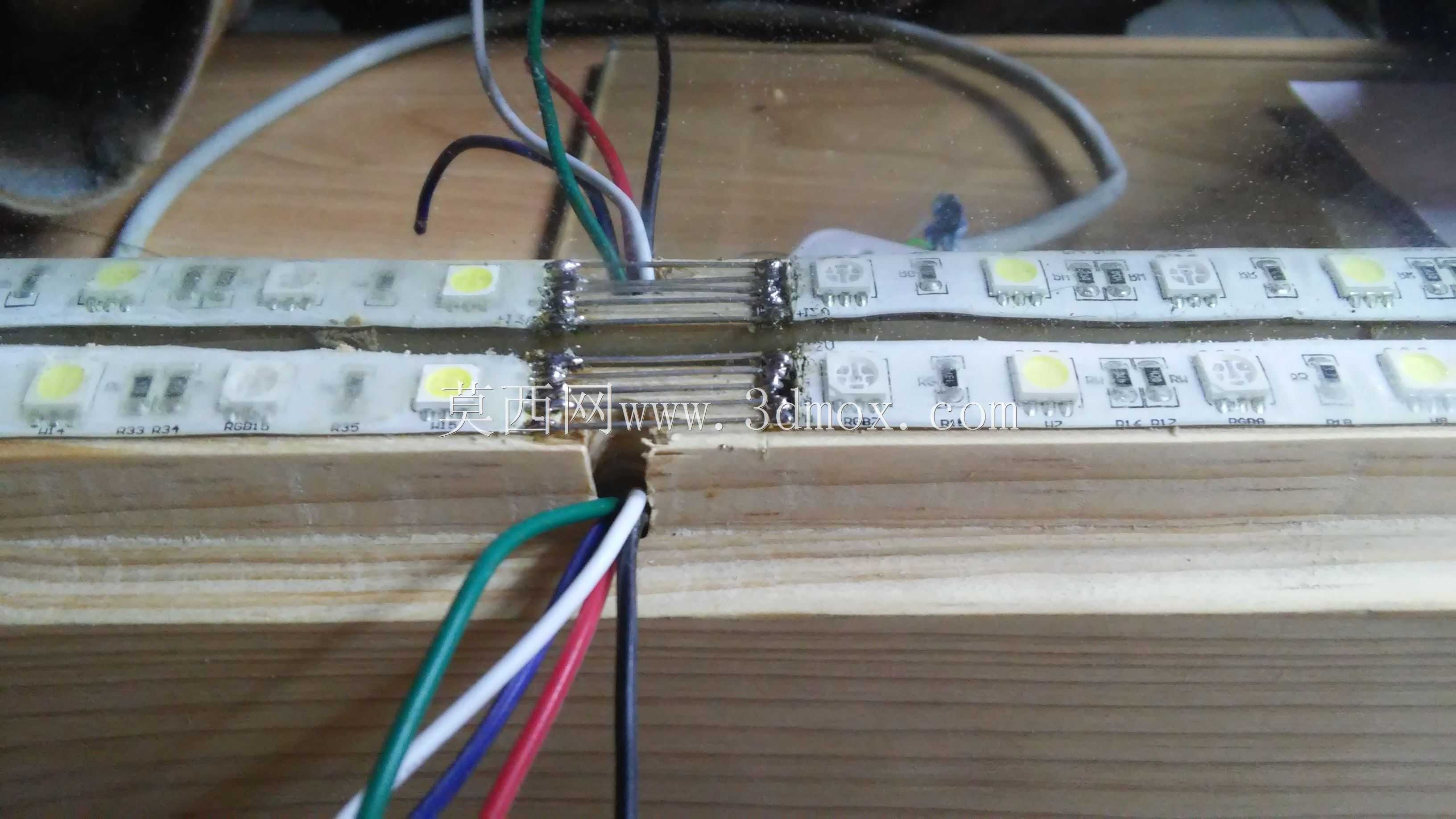

　　从实际使用的细节来看，扩散板和外框的固定采用隐藏式卡扣结构，不需要打胶固定，后期如果需要更换灯板或者驱动电源，只需要用吸盘拆下正面扩散板就能完成内部维护，不需要把整灯从吊顶上拆下来，大幅降低后期维护成本。背部的驱动电源放置在独立的绝缘塑料仓内，和灯板、金属外框做了绝缘隔离，驱动采用宽电压设计，适配180-240V的民用交流供电，电源引线做了防拉脱结构，避免安装拉扯过程中线缆脱落。周向排布的灯珠分为四个独立回路，分别对应冷白、暖白、红、绿、蓝五个发光通道，配合控制模块可以实现不同色温的白光调节，也能实现全彩氛围光输出，既可以满足日常办公、居家的主照明需求，也能切换到氛围光模式，适配家庭影音、商业展示的场景灯光需求。

　　安装边界的设计上，整灯的背部预留了10mm的安全间隙，安装完成后灯体背部和吊顶内的管线、结构件保持足够的安全距离，避免长期工作的热量积累对周边管线造成老化影响。弹性卡扣的弹力经过反复调校，既可以保证整灯牢牢固定在吊顶上不会脱落，又不会因为弹力过大导致安装时卡扣刮伤吊顶表面，卡扣的接触位置套有软质橡胶套，和吊顶背面接触时不会压坏吊顶板材。外框的表面处理采用白色哑光喷塑工艺，反光率控制在60%左右，不会因为边框反光产生眩光，和常见的白色吊顶颜色保持一致，安装后视觉整体性更强。
