矿用输送设备用分体式双链轮传动组件

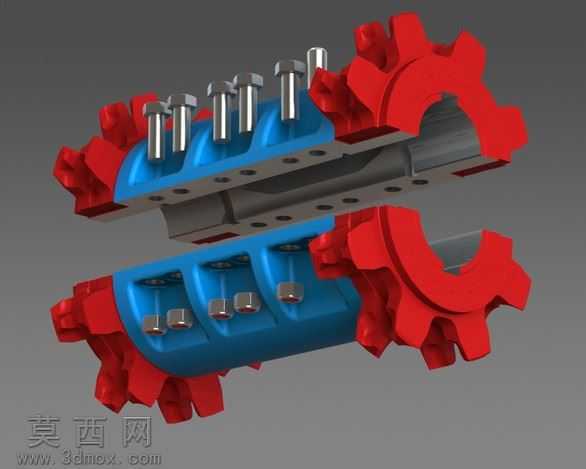

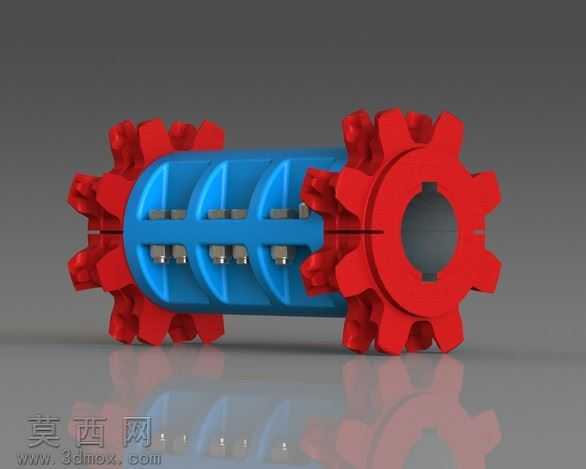

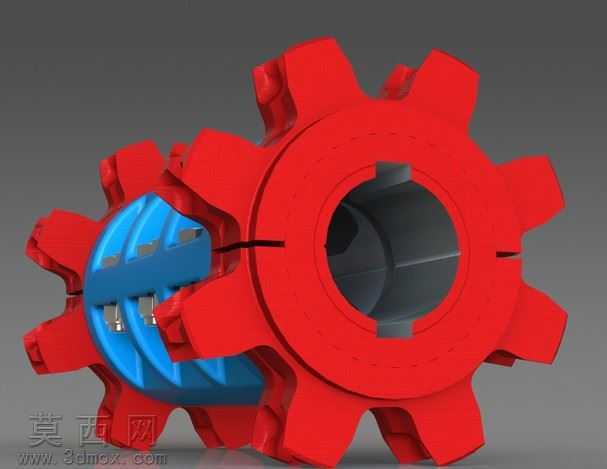

本模型为矿用刮板输送设备配套的分体式双链轮传动组件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循输送链轮的齿形设计规范，对链轮的齿廓曲线、节距参数、啮合间隙进行了精准还原，确保模型可直接用于结构校核与运动仿真演示。模型采用分体式组合结构设计，将两个不同齿位的链轮通过轴向定位结构组合为同轴传动单元，其中外侧主链轮采用红色工程塑料质感材质渲染，内侧副链轮采用蓝色金属烤漆质感材质区分，通过不同材质的色彩对比清晰展现两个链轮的装配层级与配合关系。建模时重点还原了链轮的核心结构特征：轮齿部分做了倒角与拔模处理，还原实际加工中的工艺特征；中心轴孔设计有对称键槽结构，匹配传动主轴的扭矩传递需求；轮体侧面设计有环形定位凹槽与开口锁紧缝，可实现链轮在轴上的轴向固定与径向锁紧，避免传动过程中出现轴向窜动。渲染阶段采用工业产品展示级布光方案，主光源从斜上方45度投射，突出轮齿的立体轮廓与键槽的结构细节，辅光源补光消除结构暗部的死黑区域，背景采用中性深灰色调，让红蓝色的轮体主体更加突出，同时添加了微弱的地面反射效果，提升模型的真实质感。设计过程中充分考虑了链轮的实际工况需求，轮齿的厚度、齿根圆角参数均按照重载输送场景的强度要求设定，分体式结构可实现单个链轮磨损后的单独更换，降低设备维护成本，双链轮同轴布置的设计可同时带动两组链条同步传动，适配双链刮板输送机的传动布局需求，模型的各部分结构均保留了可编辑的参数特征，可根据实际输送链条的节距、齿数需求快速调整参数生成适配的链轮型号。
